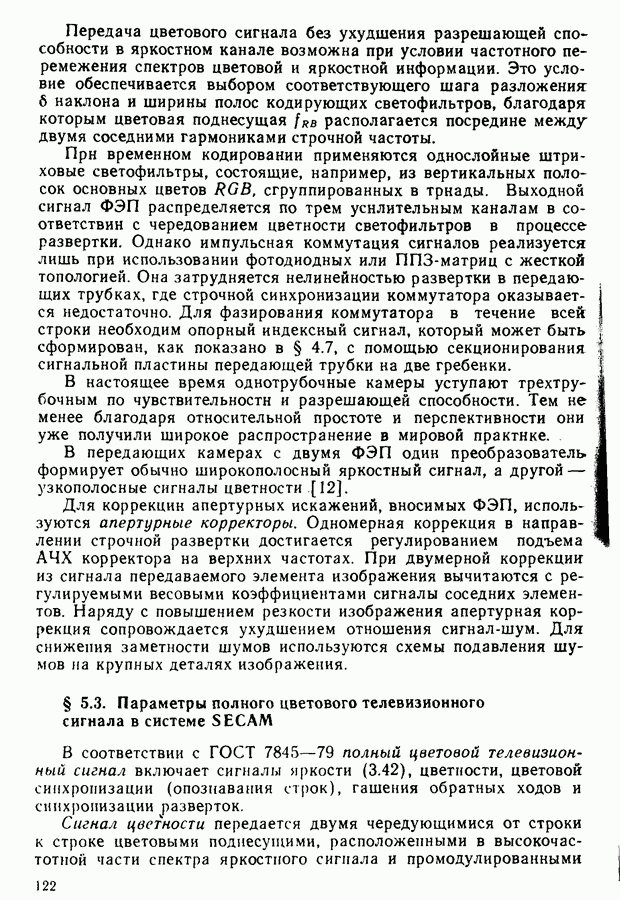

§ 5.3. Параметры полного цветового телевизионного сигнала в системе SECAM

В соответствии с ГОСТ 7845-79 полный цветовой телевизионный сигнал включает сигналы яркости (3.42), цветности, цветовой синхронизации (опознавания строк), гашения обратных ходов и синхронизации разверток.

Сигнал цветности передается двумя чередующимися от строки к строке цветовыми поднесущими, расположенными в высокочастотной части спектра яркостного сигнала и промодулированными

по частоте цветоразностными сигналами (3.43). Номинальные частоты цветовых поднесущих при отсутствии модуляции

кратны частоте строчной развертки Разнос средних значений частот цветовых поднесущих способствует повышению помехоустойчивости приема.

Рис. 5.7. Амплитудно-частотные характеристики схем низкочастотных предыскажений (а) и корректирующей цепи (б)

Размах и полярность цветоразностных сигналов (3.43) до модуляции ими поднесущих частот изменяются в соответствии с соотношениями

Здесь — коэффициенты компрессии, благодаря которым равные, единичные значения сигналов (5.8), соответствующие номинальным девиациям частот, достигаются при передаче испытательных сигналов цветных полос с -ной яркостью.

С целью повышения помехоустойчивости приема низкочастотные сигналы подвергаются предкоррекции путем пропускания через цепь с коэффициентом передачи

и АЧХ, обеспечивающей примерно трехкратный подъем верхних частот (сплошная кривая на рис. 5.7, а). Здесь — текущая частота, Корректирующая цепь приемника с обратной (5.9) характеристикой (рис. 5.7,6), ослабляя верхние частоты продетектированных сигналов, восстанавливает их исходный спектр и одновременно подавляет наиболее заметные на выходе ЧМ-канала высокочастотные компоненты шумов. Спектр

цветоразностных сигналов ограничивается в ФНЧ (штриховая кривая на рис. 5.7, а).

При номинальных девиациях частоты текущая девиация частоты цветовой поднесущей

в строках с сигналом и

в строках с сигналом Большие девиации частоты по сигналу способствуют снижению шумов, более ощутимых в красном канале.

На выбросах сигналов (5.8), обусловленных предкоррекцией (5.9), а также при передаче сигналов опознавания строк допускаются экстремальные значения девиации частоты:

занимающие при передаче обоих сигналов один и тот же частотный диапазон.

Немодулированная цветовая поднесущая, кратная частоте строчной развертки, при условии неизменной фазы колебаний в начале каждой строки отображается на изображении в виде вертикальных полос, содержащих во время прямого и обратного хода по 282 периода в строках, используемых для передачи сигналов и по 272 периода в строках, используемых для передачи сигналов Для обеспечения частотного перемежения спектра яркостного сигнала со спектром сигналов цветовой поднесущей и уменьшения заметности последней на изображении фазу цветовой поднесущей коммутируют на противоположную от поля к полю, а также либо в начале и в конце каждой третьей строки, либо через каждые триг строки. При этом штриховая структура цветовой поднесущей преобразуется на изображении в менее заметную для глаза точечную. С учетом чересстрочности разложения, длительности периодов коммутации фазы и чередования цветоразностных сигналов полный период повторения сигналов (Смодулированных цветовых поднесущих составляет во времени полей, а в пространстве — 12 строк изображения.

С делаю повышения помехоустойчивости приема частотно-модулированный сигнал цветности подвергается амплитудным предыскажениям путем пропускания через цепь с коэффициентом передачи

и АЧХ, показанной на рис. 5.8, а. Здесь текущая частота, . Размах сигналов цветовой поднесущей на частоте составляет от размаха яркостного сигнала между уровнями гашения и белого и выбран компромиссно, чтобы удовлетворить требованиям совместимости и помехоустойчивости системы цветного телевидения. Корректирующая цепь приемника с обратной (5.12) характеристикой (см. рис. 5.8, б) восстанавливает исходный спектр сигналов. Отношение сигнал-шум повышается в наибольшей мере на цветовых переходах и цветах, передаваемых с большими девиациями частоты, сигналы которых в наибольшей мере ослабляются в приемнике.

Рис. 5.8. Амплитудно-частотные характеристики цепи высокочастотных предыскажений и корректирующей цепи (б)

В то же время наг крупных однородно окрашенных участках изображения со средней: насыщенностью цветов девиация частоты и размах сигналов остаются небольшими и не ухудшают совместимости системы [9].

Для устранения помех по каналу синхронизации разверток приемника сигналы поднесущих частот подавляются на кадровом гасящем импульсе (за исключением интервалов передачи сигналов опознавания строк) и на строчном гасящем импульсе (за исключением защитного интервала длительностью около в конце строчного гасящего импульса). В течение защитного интервала генерируется немодулированная частота одной из чередующихся через строку цветовых поднесущих. Благодаря наличию защитного интервала переходные процессы в канале цветности приемника успевают закончиться до начала активной части строки, иначе левый край изображения был бы искажен шумами. Сигналы защитного интервала могут быть использованы для цветовой синхронизации в приемнике.

Сигналы опознавания строк необходимы для обеспечения синфазной работы кодирующего и декодирующего устройств.

Стандартизованные сигналы опознавания формируются в виде серии из девяти импульсов трапецеидальной формы (см. рис. 6.7). Длительность каждого импульса равна времени передачи активной части строки, примерно третью часть этого времени составляет длительность нарастающих участков. Сигналы опознавания строк замешиваются в цветоразностные сигналы во время передачи кадровых гасящих импульсов строк 7—15 в нечетных полях и строк 320—328 в четных полях. За нечетное принимается поле, в котором начало кадрового синхронизирующего импульса совпадает с началом очередного строчного синхронизирующего импульса.
