4.7. КОНИЧЕСКИЕ ОБМОТКИ

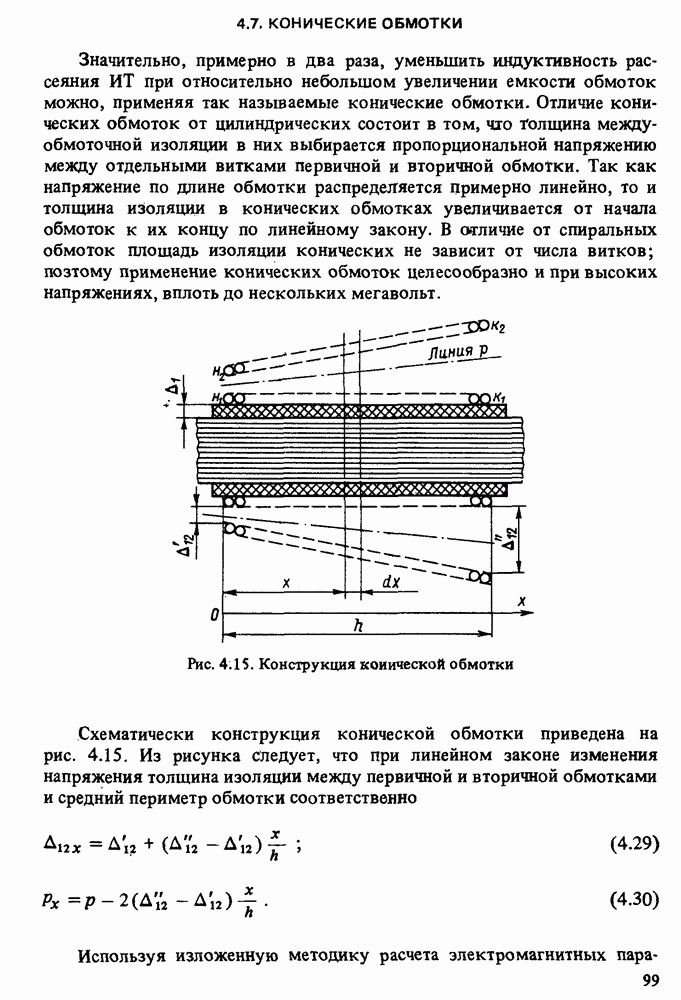

Значительно, примерно в два раза, уменьшить индуктивность рассеяния ИТ при относительно небольшом увеличении емкости обмоток можно, применяя так называемые конические обмотки. Отличие конических обмоток от цилиндрических состоит в том, что Толщина междуобмоточной изоляции в них выбирается пропорциональной напряжению между отдельными витками первичной и вторичной обмотки. Так как напряжение по длине обмотки распределяется примерно линейно, то и толщина изоляции в конических обмотках увеличивается от начала обмоток к их концу по линейному закону. В отличие от спиральных обмоток площадь изоляции конических не зависит от числа витков; поэтому применение конических обмоток целесообразно и при высоких напряжениях, вплоть до нескольких мегавольт.

Рис. 4.15. Конструкция конической обмотки

Схематически конструкция конической обмотки приведена на рис. 4.15. Из рисунка следует, что при линейном законе изменения напряжения толщина изоляции между первичной и вторичной обмотками и средний периметр обмотки соответственно

Используя изложенную методику расчета электромагнитных

параметров обмоток, с учетом формул (4.29) и (4.30) можно найти

Разность потенциалов между начальными точками первичной и вторичной обмоток обычно невелика. Поэтому и

где

где

Конические обмотки, как отмечалось, целесообразно применять в ИТ на весьма высокие напряжения. Обычно при этом а значит, автотрансформаторное включение таких обмоток не имеет существенных преимуществ по сравнению с трансформаторным. Анализ формул (4.31) -(4.33) показывает, что индуктивность рассеяния у конических обмоток примерно в два раза меньше, а емкость — примерно в полтора раза больше, чем у цилиндрических. Поэтому применение конических обмоток наиболее целесообразно в мощных ИТ.

1
