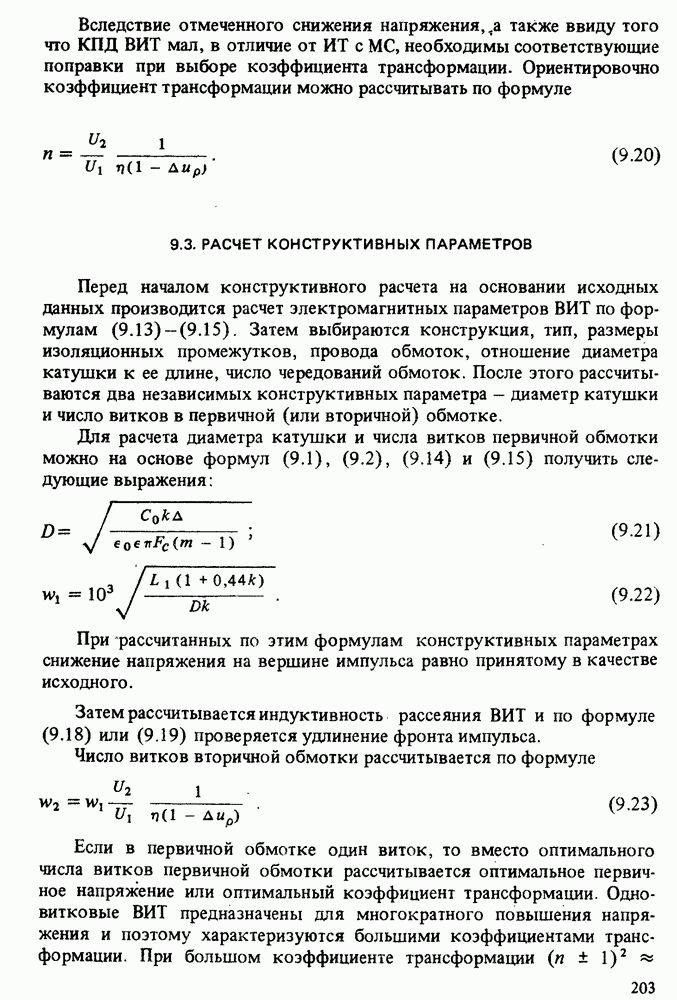

9.3. РАСЧЕТ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ

Перед началом конструктивного расчета на основании исходных данных производится расчет электромагнитных параметров ВИТ по формулам (9.13) — (9.15). Затем выбираются конструкция, тип, размеры изоляционных промежутков, провода обмоток, отношение диаметра катушки к ее длине, число чередований обмоток. После этого рассчитываются два независимых конструктивных параметра — диаметр катушки и число витков в первичной (или вторичной) обмотке.

Для расчета диаметра катушки и числа витков первичной обмотки можно на основе формул (9.1), (9.2), (9.14) и (9.15) получить следующие выражения:

При рассчитанных по этим формулам конструктивных параметрах снижение напряжения на вершине импульса равно принятому в качестве исходного.

Затем рассчитывается индуктивность рассеяния ВИТ и по формуле (9.18) или (9.19) проверяется удлинение фронта импульса.

Число витков вторичной обмотки рассчитывается по формуле

Если в первичной обмотке один виток, то вместо оптимального числа витков первичной обмотки рассчитывается оптимальное первичное напряжение или оптимальный коэффициент трансформации. Одновитковые ВИТ предназначены для многократного повышения напряжения и поэтому характеризуются большими коэффициентами трансформации. При большом коэффициенте трансформации

. С учетом этого из тех же исходных соотношений для расчета диаметра катушки и коэффициента трансформации одновиткового ВИТ можно получить формулы

Найденный по формуле (9.25) коэффициент трансформации должен быть увеличен с учетом предполагаемого КПД и принятого ступенчатого снижения напряжения.

По завершении вычислений округляется число витков, производится расчет КПД ВИТ и искажений трансформированного импульса, вносятся необходимые уточнения, повторяются поверочные расчеты. Существенным при расчете ВИТ является то, что КПД и искажения формы импульса взаимосвязаны: попытки увеличения КПД влекут за собой увеличение искажений и наоборот.
