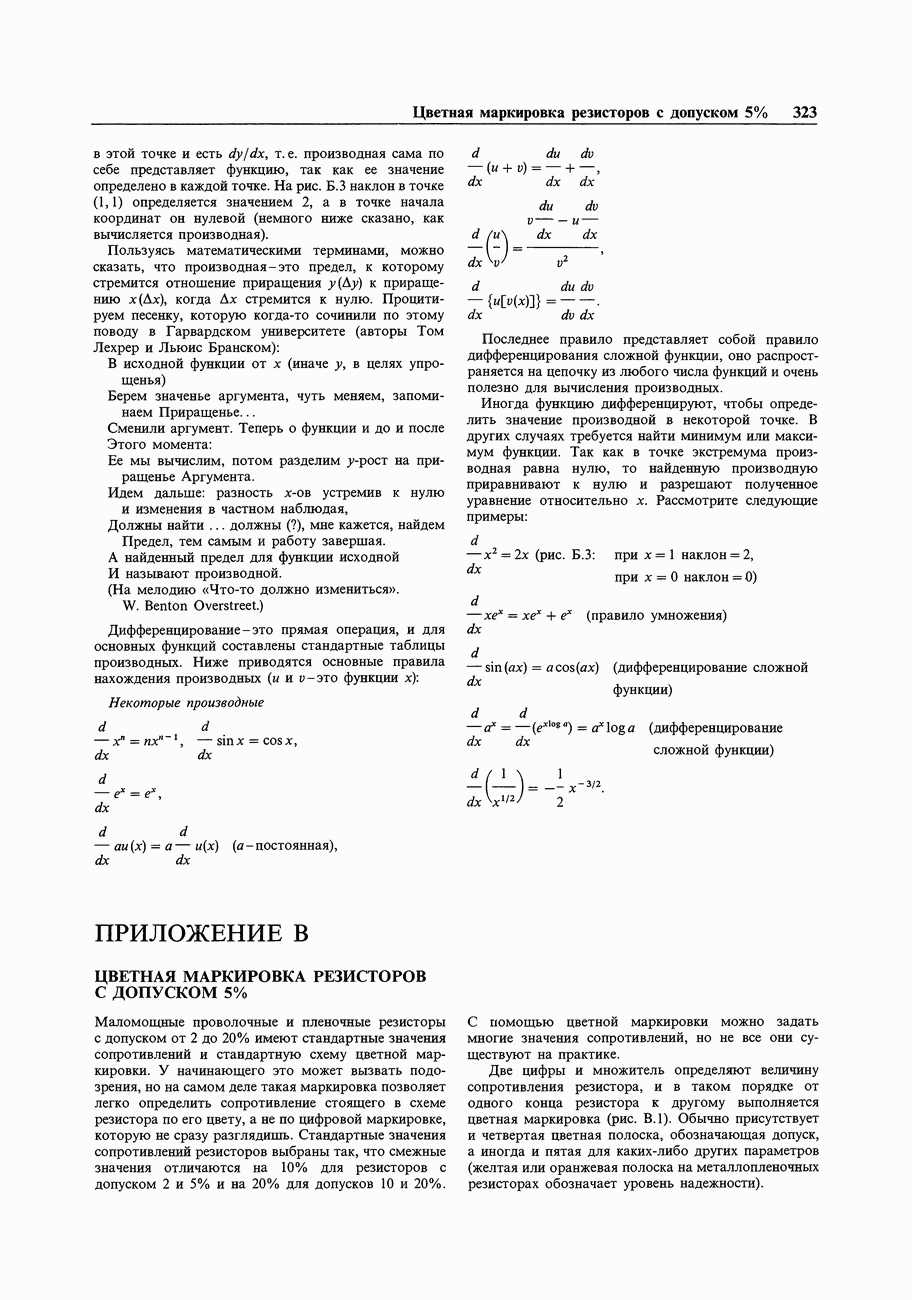

ПРИЛОЖЕНИЕ В. ЦВЕТНАЯ МАРКИРОВКА РЕЗИСТОРОВ С ДОПУСКОМ 5%

Маломощные проволочные и пленочные резисторы с допуском от 2 до 20% имеют стандартные значения сопротивлений и стандартную схему цветной маркировки. У начинающего это может вызвать подозрения, но на самом деле такая маркировка позволяет легко определить сопротивление стоящего в схеме резистора по его цвету, а не по цифровой маркировке, которую не сразу разглядишь. Стандартные значения сопротивлений резисторов выбраны так, что смежные значения отличаются на 10% для резисторов с допуском 2 и 5% и на 20% для допусков 10 и 20%.

С помощью цветной маркировки можно задать многие значения сопротивлений, но не все они существуют на практике.

Две цифры и множитель определяют величину сопротивления резистора, и в таком порядке от одного конца резистора к другому выполняется цветная маркировка (рис. В.1.). Обычно присутствует и четвертая цветная полоска, обозначающая допуск, а иногда и пятая для каких-либо других параметров (желтая или оранжевая полоска на металлопленочных резисторах обозначает уровень надежности).

Пример: красно-желто-оранжево-золотой - это резистор на 24 кОм с допуском .

Ниже приведен стандартный ряд номинальных значений сопротивлений (невыделенные значения относятся только к допуску 2 и ):

Стоимость композитных резисторов лежит в диапазоне от 3 центов за штуку (если покупается 1000 штук) до 15 центов (если покупается 25 штук). Иногда невыгодно покупать меньше чем 25-50 штук резисторов одного номинала, поэтому имеет смысл купить готовый набор резисторов с разными значениями сопротивлений.

Рис. В.1.
