13.10. Отрезки линий, согласующие устройства и трансформаторы

Есть несколько интересных применений линий передач, в которых либо используются свойства несогласованных отрезков, либо необычным образом используются секции линий общего пользования. Например, четвертьволновые согласующие отрезки, для которых выполняется соотношение . Это выражение можно представить как . Другими словами, с помощью четвертьволновых отрезков можно согласовать любые два импеданса путем подбора согласующей секции с подходящим волновым сопротивлением.

Аналогично короткие линии передач («отрезки») можно использовать для «настройки» несогласованной нагрузки, располагая «отрезки» поперек или последовательно по отношению к несогласованной линии, точно подбирая при этом длину отрезка, тип его окончания (замкнутый или разомкнутый) и его положение непосредственно вдоль несогласованной линии. В этом случае отрезки работают фактически как схемные элементы, а не как линии передач. При очень коротких волнах использование секций линий передач в качестве элементов схемы - обычное явление (рис. 13.21).

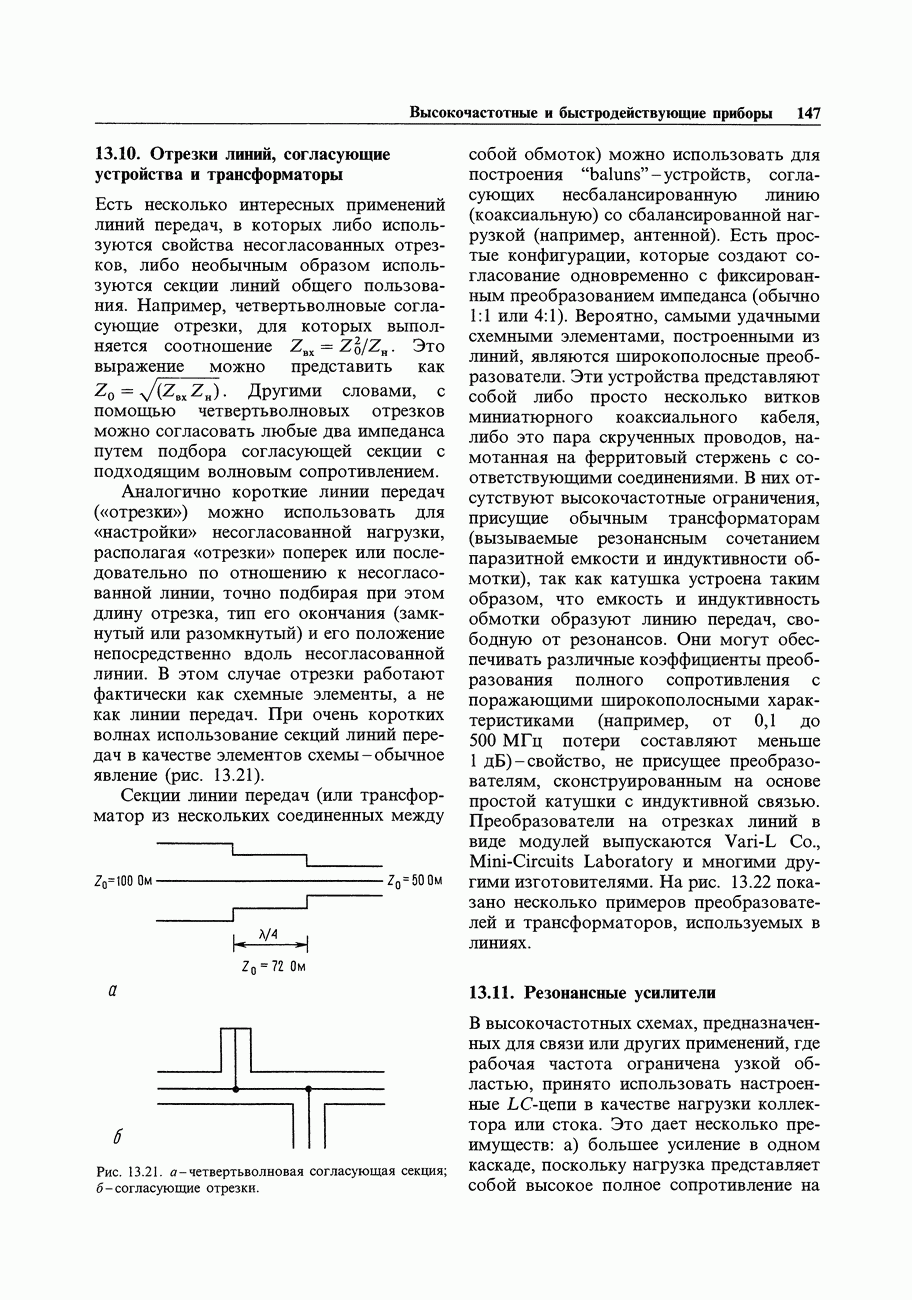

Рис. 13.21. а - четвертьволновая согласующая секция; б - согласующие отрезки.

Секции линии передач (или трансформатор из нескольких соединенных между собой обмоток) можно использовать для построения - устройств, согласующих несбалансированную линию (коаксиальную) со сбалансированной нагрузкой (например, антенной). Есть простые конфигурации, которые создают согласование одновременно с фиксированным преобразованием импеданса (обычно или ). Вероятно, самыми удачными схемными элементами, построенными из линий, являются широкополосные преобразователи. Эти устройства представляют собой либо просто несколько витков миниатюрного коаксиального кабеля, либо это пара скрученных проводов, намотанная на ферритовый стержень с соответствующими соединениями. В них отсутствуют высокочастотные ограничения, присущие обычным трансформаторам (вызываемые резонансным сочетанием паразитной емкости и индуктивности обмотки), так как катушка устроена таким образом, что емкость и индуктивность обмотки образуют линию передач, свободную от резонансов. Они могут обеспечивать различные коэффициенты преобразования полного сопротивления с поражающими широкополосными характеристиками (например, от 0,1 до 500 МГц потери составляют меньше , не присущее преобразователям, сконструированным на основе простой катушки с индуктивной связью. Преобразователи на отрезках линий в виде модулей выпускаются Vari-L Co., Mini-Circuits Laboratory и многими другими изготовителями. На рис. 13.22 показано несколько примеров преобразователей и трансформаторов, используемых в линиях.
