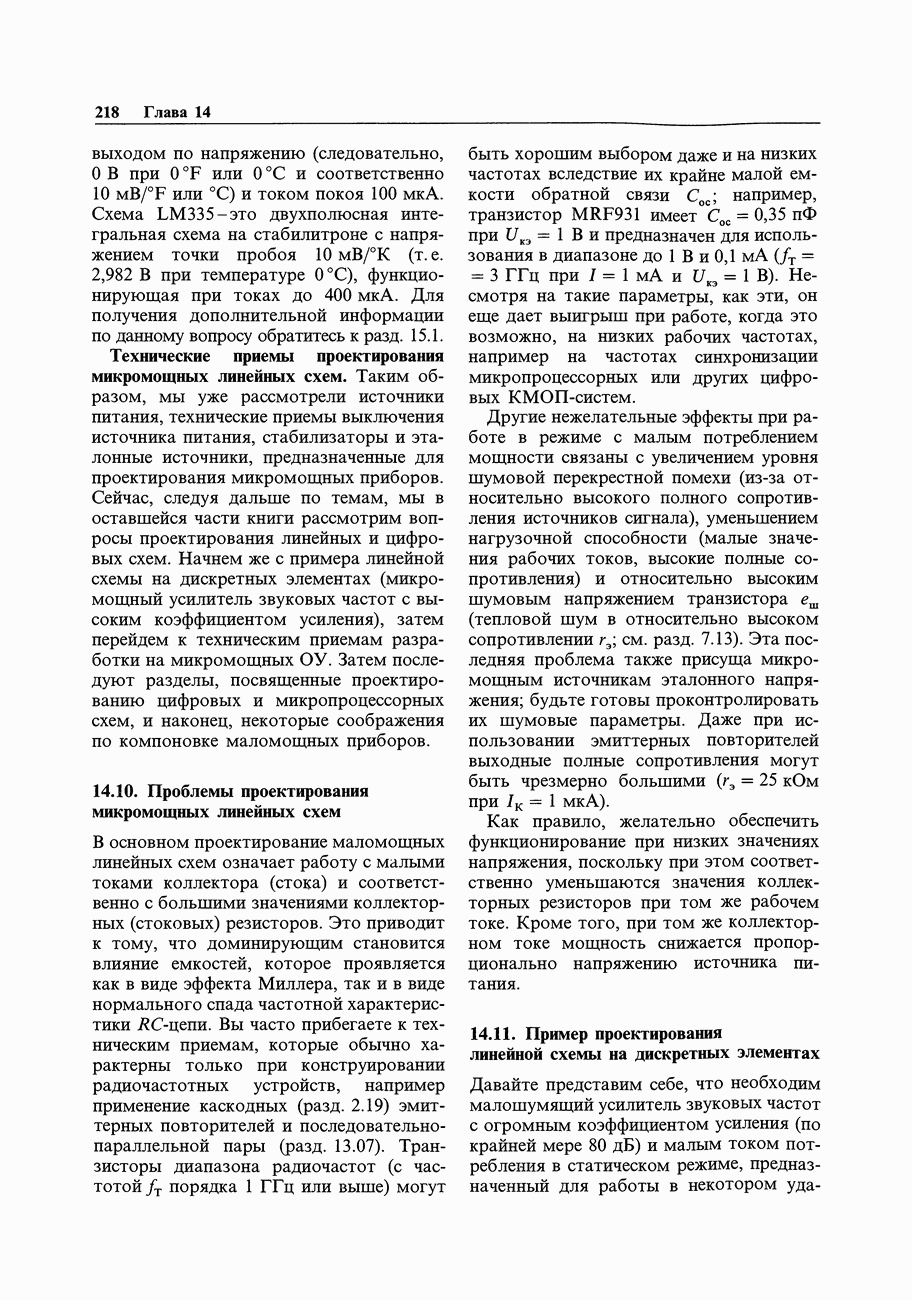

14.10. Проблемы проектирования микромощных линейных схем

В основном проектирование маломощных линейных схем означает работу с малыми токами коллектора (стока) и соответственно с большими значениями коллекторных (стоковых) резисторов. Это приводит к тому, что доминирующим становится влияние емкостей, которое проявляется как в виде эффекта Миллера, так и в виде нормального спада частотной характеристики -цепи. Вы часто прибегаете к техническим приемам, которые обычно характерны только при конструировании радиочастотных устройств, например применение каскодных (разд. 2.19) эмиттерных повторителей и последовательнопараллельной пары (разд. 13.07). Транзисторы диапазона радиочастот (с частотой порядка или выше) могут быть хорошим выбором даже и на низких частотах вследствие их крайне малой емкости обратной связи ; например, транзистор MRF931 имеет при В и предназначен для использования в диапазоне до 1 В и при В). Несмотря на такие параметры, как эти, он еще дает выигрыш при работе, когда это возможно, на низких рабочих частотах, например на частотах синхронизации микропроцессорных или других цифровых КМОП-систем.

Другие нежелательные эффекты при работе в режиме с малым потреблением мощности связаны с увеличением уровня шумовой перекрестной помехи (из-за относительно высокого полного сопротивления источников сигнала), уменьшением нагрузочной способности (малые значения рабочих токов, высокие полные сопротивления) и относительно высоким шумовым напряжением транзистора (тепловой шум в относительно высоком сопротивлении см. разд. 7.13). Эта последняя проблема также присуща микромощным источникам эталонного напряжения; будьте готовы проконтролировать их шумовые параметры. Даже при использовании эмиттерных повторителей выходные полные сопротивления могут быть чрезмерно большими кОм при .

Как правило, желательно обеспечить функционирование при низких значениях напряжения, поскольку при этом соответственно уменьшаются значения коллекторных резисторов при том же рабочем токе. Кроме того, при том же коллекторном токе мощность снижается пропорционально напряжению источника питания.
