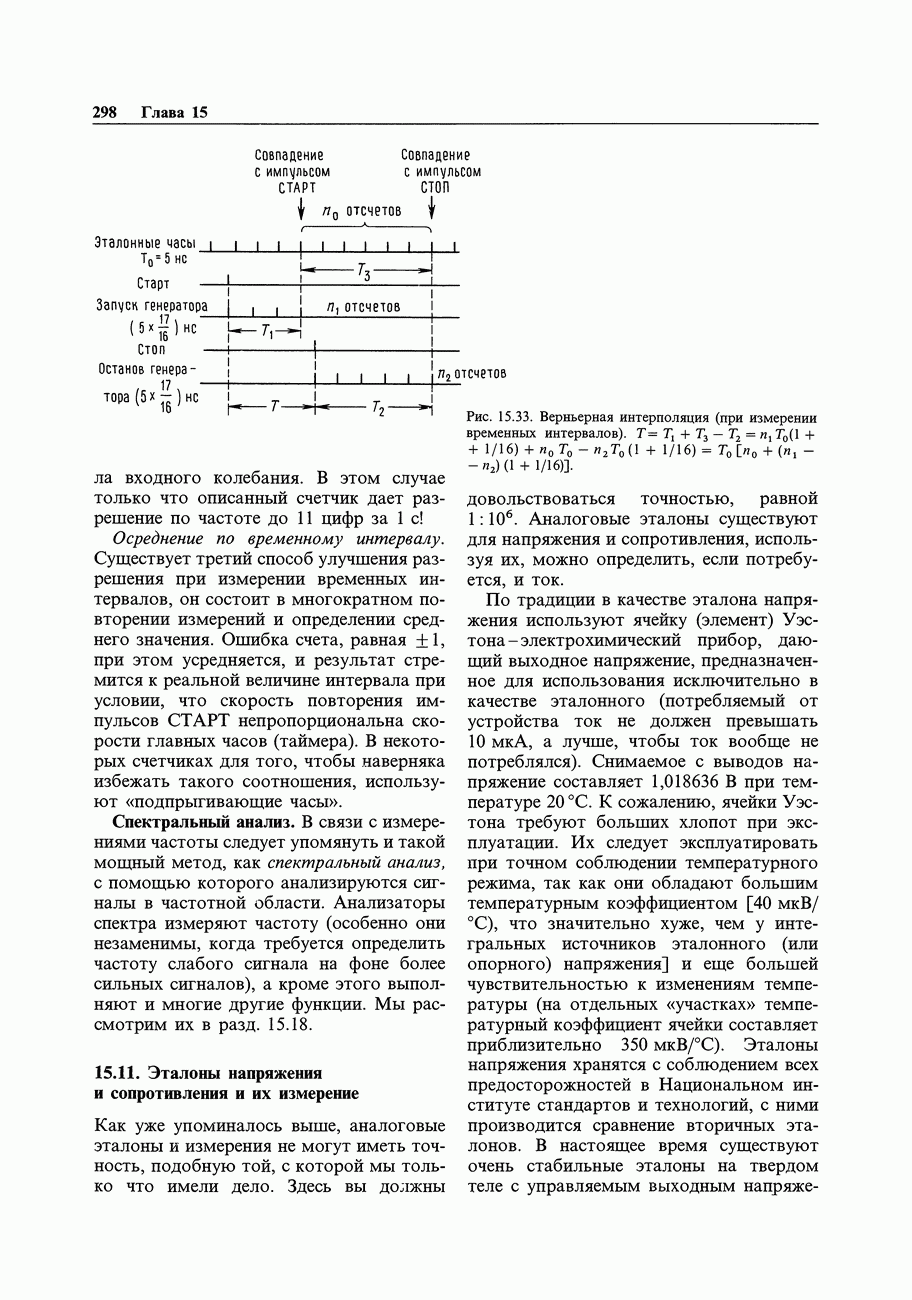

15.11. Эталоны напряжения и сопротивления и их измерение

Как уже упоминалось выше, аналоговые эталоны и измерения не могут иметь точность, подобную той, с которой мы только что имели дело. Здесь вы должны довольствоваться точностью, равной . Аналоговые эталоны существуют для напряжения и сопротивления, используя их, можно определить, если потребуется, и ток.

По традиции в качестве эталона напряжения используют ячейку (элемент) Уэстона - электрохимический прибор, дающий выходное напряжение, предназначенное для использования исключительно в качестве эталонного (потребляемый от устройства ток не должен превышать , а лучше, чтобы ток вообще не потреблялся). Снимаемое с выводов напряжение составляет 1,018636 В при температуре . К сожалению, ячейки Уэстона требуют больших хлопот при эксплуатации. Их следует эксплуатировать при точном соблюдении температурного режима, так как они обладают большим температурным коэффициентом , что значительно хуже, чем у интегральных источников эталонного (или опорного) напряжения] и еще большей чувствительностью к изменениям температуры (на отдельных «участках» температурный коэффициент ячейки составляет приблизительно . Эталоны напряжения хранятся с соблюдением всех предосторожностей в Национальном институте стандартов и технологий, с ними производится сравнение вторичных эталонов.

В настоящее время существуют очень стабильные эталоны на твердом теле с управляемым выходным напряжением. Их можно использовать для того, чтобы перенести измерения из «тепличных» условий, необходимых для ячейки Уэстона, в реальные. Типичными являются такие характеристики: месячная стабильность определяется величиной . долей, годовая стабильность - 30 миллионных долей.

Для выполнения прецизионных измерений напряжения используют прецизионные делители напряжения (известные под названием «делители Кельвина - ), линейность которых лежит в диапазоне . доли. Делитель используется для формирования точной доли неизвестного напряжения, которая будет использоваться для сравнения с эталоном напряжения. Для выполнения сравнения используют точные детекторы нуля и приборы для компенсации сопротивления проводов. Если точность определяется миллионными долями, то периодически проводят калибровку.

В последнее время измерения с использованием стандартной ячейки в качестве источника эталонного напряжения уступили место измерениям, основанным на использовании перехода Джозефсона, обладающего свойствами сверхпроводимости. Если тщательно соблюдать все требования, то можно измерять напряжения с точностью до нескольких долей в . Этот метод привлекает своей простотой - нужно лишь измерить частоту и использовать значения физических констант h (постоянная Планка) и (заряд электрона). Хотя технология измерений всегда считалась слишком сложной для использования в качестве эталона напряжения, в настоящее время ситуация изменяется: Национальный институт стандартов и технологии (НИСТ, бывшее НБС) разработал вполне доступную микросхему, содержащую 19000 последовательных переходов, напряжение на которых может достигать 10 В и выше. Те, кому всерьез нужны эталоны напряжения теперь могут себе позволить собственный эталон, основанный на использовании перехода Джозефсона. Если еще недавно трудности с эталонами напряжения сдерживали развитие научной мысли в области сверхпроводимости, то теперь каждая лаборатория может позволить себе эталон напряжения Джозефсона.

Эталоны сопротивления, как и эталоны напряжения, хранятся в Национальном институте стандартов и технологии. Используя мостовую схему Уитстона, можно откалибровать вторичный эталон и обеспечить точность порядка миллионных долей.

Отметим некоторые ограничения, которые не позволяют получать при аналоговых измерениях такую же высокую точность, как и при измерении временных интервалов. Аналоговые измерения основаны на физических свойствах, таких, как электрохимические потенциалы, напряжение пробоя и сопротивление, а все они зависят от температуры и от времени. Побочные эффекты, такие, как шум Джонсона и шум , токи утечки и термоэлектрические потенциалы (эффект термопары), усложняют измерения. Для того чтобы измерить напряжение с точностью, сравнимой с точностью классических измерений времени и частоты, для напряжения 1 В нужно обеспечить точность порядка пиковольт. На основании этого не следует делать вывод, что аналоговые методы никуда не годятся, просто в области времени/частоты достигается невероятно высокая точность. На практике по возможности следует отдавать предпочтение преобразованию время/частота и соответствующим измерениям, а не измерениям напряжения/сопротивления.
