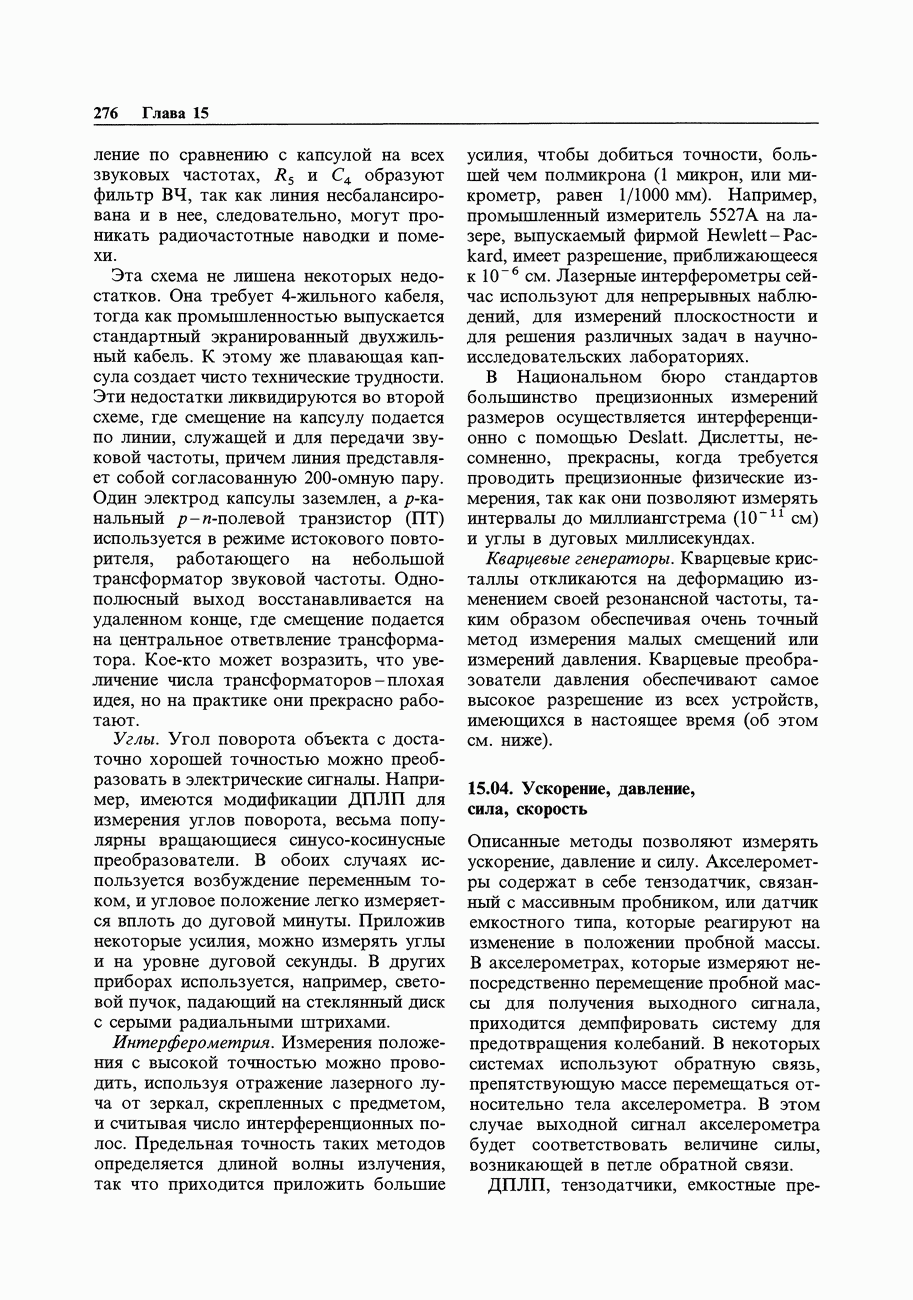

15.04. Ускорение, давление, сила, скорость

Описанные методы позволяют измерять ускорение, давление и силу. Акселерометры содержат в себе тензодатчик, связанный с массивным пробником, или датчик емкостного типа, которые реагируют на изменение в положении пробной массы. В акселерометрах, которые измеряют непосредственно перемещение пробной массы для получения выходного сигнала, приходится демпфировать систему для предотвращения колебаний. В некоторых системах используют обратную связь, препятствующую массе перемещаться относительно тела акселерометра. В этом случае выходной сигнал акселерометра будет соответствовать величине силы, возникающей в петле обратной связи.

ДПЛП, тензодатчики, емкостные преобразователи и кварцевые генераторы применяются для измерений давления в сочетании со специальными устройствами, такими, как манометр Бурдона, полые спиральные кварцевые трубки, которые раскручиваются при заполнении газом. ДПЛП, например, охватывают область измерений от до или больше. Кварцевые осцилляторы обеспечивают самое высокое разрешение и точность. Образцы, выпускаемые фирмой , обеспечивают точность 0,01% и стабильность 0,001%. Фирма Hewlett-Packard выпускает кварцевые манометры с полной шкалой и паспортным разрешением .

Для измерения силы и веса часто используются ДПЛП, хотя здесь подходит любой метод измерения перемещений. Полная шкала общедоступного ряда приборов охватывает диапазон от 10 г до 250 т с точностью 0,1%. Для измерения с высокой точностью малых сил в лабораторных условиях используют приборы с торсионным балансированием кварцевой нити, электростатической балансировкой и т. п. Интересный пример современного подхода представляет собой гравиметр разработки фирм Goodkind и Warburton. В нем вес сверхпроводящей сферы под действием магнитного поля грубо компенсируется в нуль, а остаточный небаланс снимается с помощью электростатических датчиков и пластин. Такой метод позволяет измерять изменения гравитационного поля до и с легкостью наблюдать изменение барометрического давления, связанное с влиянием воздушных масс на локальное гравитационное поле!

Магнитные преобразователи скорости.

Прежде всего следует отметить, что датчики перемещений можно использовать для измерения скорости, которая является производной положения по времени. Однако можно и непосредственно проводить измерения скорости, принимая во внимание, что напряжение, индуцируемое в проволочной петле, движущейся в магнитном поле, пропорционально скорости изменения магнитного потока, пронизывающего петлю. Такие устройства для измерения скорости содержат длинную проволочную катушку с магнитным сердечником, движущимся внутри ее.

Чаще всего магнитные датчики скорости используются в промышленных звукозаписывающих и воспроизводящих устройствах: микрофонах (и в обратном варианте - громкоговорителе), кассетных магнитофонах, электромагнитных звукоснимателях, аналоговых записывающих устройствах. Эти датчики обычно дают сигналы очень низкого уровня (несколько милливольт) и требуют своеобразных схемных решений. Чтобы получить высококачественное воспроизведение звука, надо снизить шумы и наводки на 60 дБ и более, т. е. до уровня микровольт. Поскольку в студиях звукозаписи и на радиостанциях эти сигналы проходят по кабелю очень большое расстояние, задача может осложниться.

На рис. 15.17 показаны способы усиления слабых сигналов от микрофонов и магнитных звукоснимателей. Динамический микрофон противоположен по принципу громкоговорителю: катушка под действием звукового давления движется в магнитном поле. Выходной импеданс этих приборов 200 Ом, а уровень сигналов от до для тихой речи и концертного зала соответственно. Всякий соединительный кабель значительной длины представляет собой сбалансированную и экранированную скрученную пару и заканчивается стандартным -штырьковым разъемом XLR Cannon для звуковой аппаратуры.

На дальнем конце кабеля производится преобразование сопротивления к уровню около 50 кОм с помощью высококачественного звукового согласующего трансформатора, как показано на рис. 15.17, а. Уровень сигнала при этом трансформируется к значениям от до , и, как показано, далее сигнал должен усиливаться малошумящим предусилителем. Хотя часто используются предусилители с усилением 40 дБ, но, чтобы получить хорошие параметры при перегрузках, лучше остановиться на усилении 20 дБ.

Рис. 15.17. Усилители для динамического микрофона и электромагнитного звукоснимателя.

Это особенно справедливо при записи популярной музыки, где певцы часто заканчивают выступление выкриками прямо в микрофон. Использование сбалансированного -омного микрофонного кабеля значительно ослабляет помехи благодаря его способности подавлять синфазные сигналы. Хорошие трансформаторы звуковых частот, предназначенные для такого рода применений, имеют электростатический экран между обмотками, что дополнительно уменьшает чувствительность в ВЧ-наводкам. Если радиочастотные помехи недостаточно подавляются этой схемой, как может быть при наличии близко расположенных передающих станций, можно добавить на входе предусилителя низкочастотный фильтр. Наводки можно подавить, если последовательно входу подключить резистор 1 кОм (или небольшой дроссель) и заземленный конденсатор .

Звукосниматели не нуждаются в сбалансированной линии, так как кабель к предусилителю обычно очень короткий. Стандартный способ - это просто использовать одножильный экранированный провод, конец которого заземляется через 47 кОм, что нужно для получения надлежащей частотной характеристики (рис. ). Здесь показан также входной фильтр для уменьшения наводок радиочастот, которые являются всеобщей проблемой в городах. ВЧ-сигналы на входе звуковой аппаратуры ставят специфические задачи, так как вследствие нелинейностей усилителя звуковых частот в диапазоне радиочастот происходит их паразитное детектирование, в результате чего возникают помехи на звуковых частотах и искажения.

При конструировании ВЧ-фильтра нельзя делать емкость нагрузки большой (не больше , включая емкость кабеля), иначе изменится частотная характеристика полезного сигнала. Чтобы сохранить уровень шума низким, сопротивление последовательной цепи следует выбирать не более нескольких сотен омов. До некоторой степени большие величины индуктивности можно безбоязненно использовать, поскольку индуктивность самой головки обычно составляет 0,5 Г. Приведенная усилительная схема имеет стандартную характеристику RIAA, используемую для звукозаписи в США.
