13.03. Пример высокочастотных расчетов

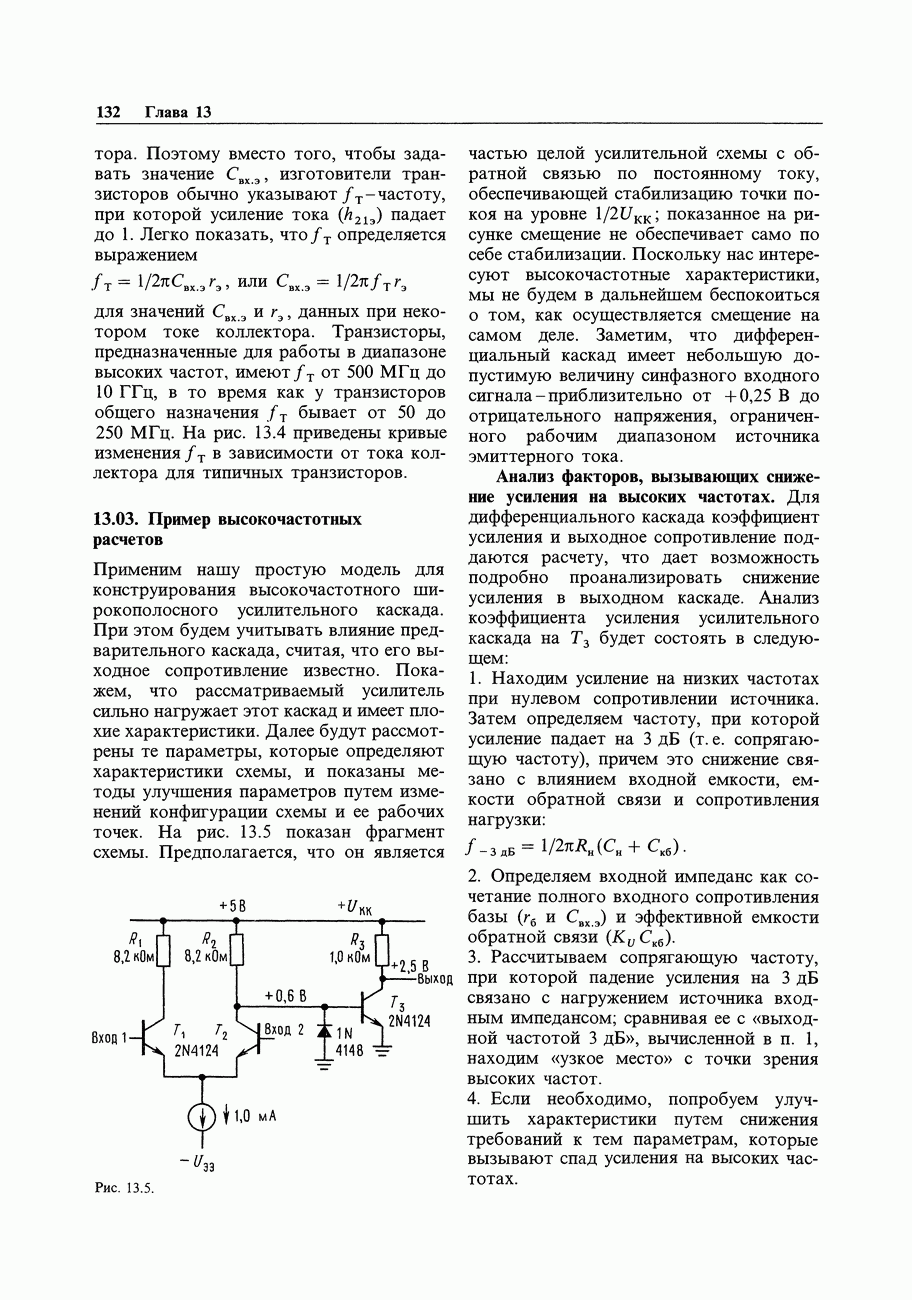

Применим нашу простую модель для конструирования высокочастотного широкополосного усилительного каскада. При этом будем учитывать влияние предварительного каскада, считая, что его выходное сопротивление известно. Покажем, что рассматриваемый усилитель сильно нагружает этот каскад и имеет плохие характеристики. Далее будут рассмотрены те параметры, которые определяют характеристики схемы, и показаны методы улучшения параметров путем изменений конфигурации схемы и ее рабочих точек. На рис. 13.5 показан фрагмент схемы.

Рис. 13.5.

Предполагается, что он является частью целой усилительной схемы с обратной связью по постоянному току, обеспечивающей стабилизацию точки покоя на уровне показанное на рисунке смещение не обеспечивает само по себе стабилизации. Поскольку нас интересуют высокочастотные характеристики, мы не будем в дальнейшем беспокоиться о том, как осуществляется смещение на самом деле. Заметим, что дифференциальный каскад имеет небольшую допустимую величину синфазного входного сигнала - приблизительно от до отрицательного напряжения, ограниченного рабочим диапазоном источника эмиттерного тока.

Анализ факторов, вызывающих снижение усиления на высоких частотах.

Для дифференциального каскада коэффициент усиления и выходное сопротивление поддаются расчету, что дает возможность подробно проанализировать снижение усиления в выходном каскаде. Анализ коэффициента усиления усилительного каскада на будет состоять в следующем:

1. Находим усиление на низких частотах при нулевом сопротивлении источника. Затем определяем частоту, при которой усиление падает на 3 дБ (т. е. сопрягающую частоту), причем это снижение связано с влиянием входной емкости, емкости обратной связи и сопротивления нагрузки:

2. Определяем входной импеданс как сочетание полного входного сопротивления базы и эффективной емкости обратной связи .

3. Рассчитываем сопрягающую частоту, при которой падение усиления на 3 дБ связано с нагружением источника входным импедансом; сравнивая ее с «выходной частотой 3 дБ», вычисленной в п. 1, находим «узкое место» с точки зрения высоких частот.

4. Если необходимо, попробуем улучшить характеристики путем снижения требований к тем параметрам, которые вызывают спад усиления на высоких частотах.

Рис..

Заметим, что емкость обратной связи влияет на частотные характеристики как выходного, так и входного каскадов, причем в последнем случае она умножается на коэффициент усиления по напряжению (эффект Миллера).

Рассмотрим в соответствии со сказанным эквивалентную схему включения транзистора с параметрами

1. Предположим, что работает от источника напряжения, его коэффициент усиления по напряжению на низкой частоте равен 100, поскольку Ом при токе коллектора . Частота —3 дБ, вычисленная по выходной емкости, приблизительно равна 40 МГц параллельно шунтируют 1,0 кОм). Заметим, что в этом простом расчете мы не учитываем емкость нагрузки и паразитную емкость проводов.

2. Входное сопротивление, параллельное емкости Миллера ) , приблизительно равно 2,5 кОм емкость находится по формуле, приведенной выше, и равна .

3. Верхняя сопрягающая частота, связанная с входной емкостью, при грубом расчете получается равной кОм параллельно 2,5 кОм; и определяется емкостью эффекта Миллера в комбинации с относительно высоким сопротивлением цепи базы. Заметим, что усиление фактически на низкой частоте меньше 100, если считать, что входной сигнал равен сигналу на ненагруженном выходе дифференциального каскада, так как предварительный каскад работает на низкое входное сопротивление; с учетом этого эффекта усиление на низких частотах фактически получается равным ), т. е. приблизительно 23.

Чрезмерная нагрузка предварительного каскада и низкая сопрягающая частота указывают на то, что схема построена плохо, но рассмотрение ее дает возможность увидеть практические трудности конструирования высокочастотных усилителей. Чтобы улучшить характеристики, надо либо значительно уменьшить полное сопротивление в цепи коллектора, либо использовать иную конфигурацию усилителя. В следующем разделе мы обсудим несколько наиболее популярных схем высокочастотных усилителей, в которых эффекты, связанные с емкостью входа и емкостью обратной связи , эффект Миллера), уменьшены или полностью отсутствуют.
