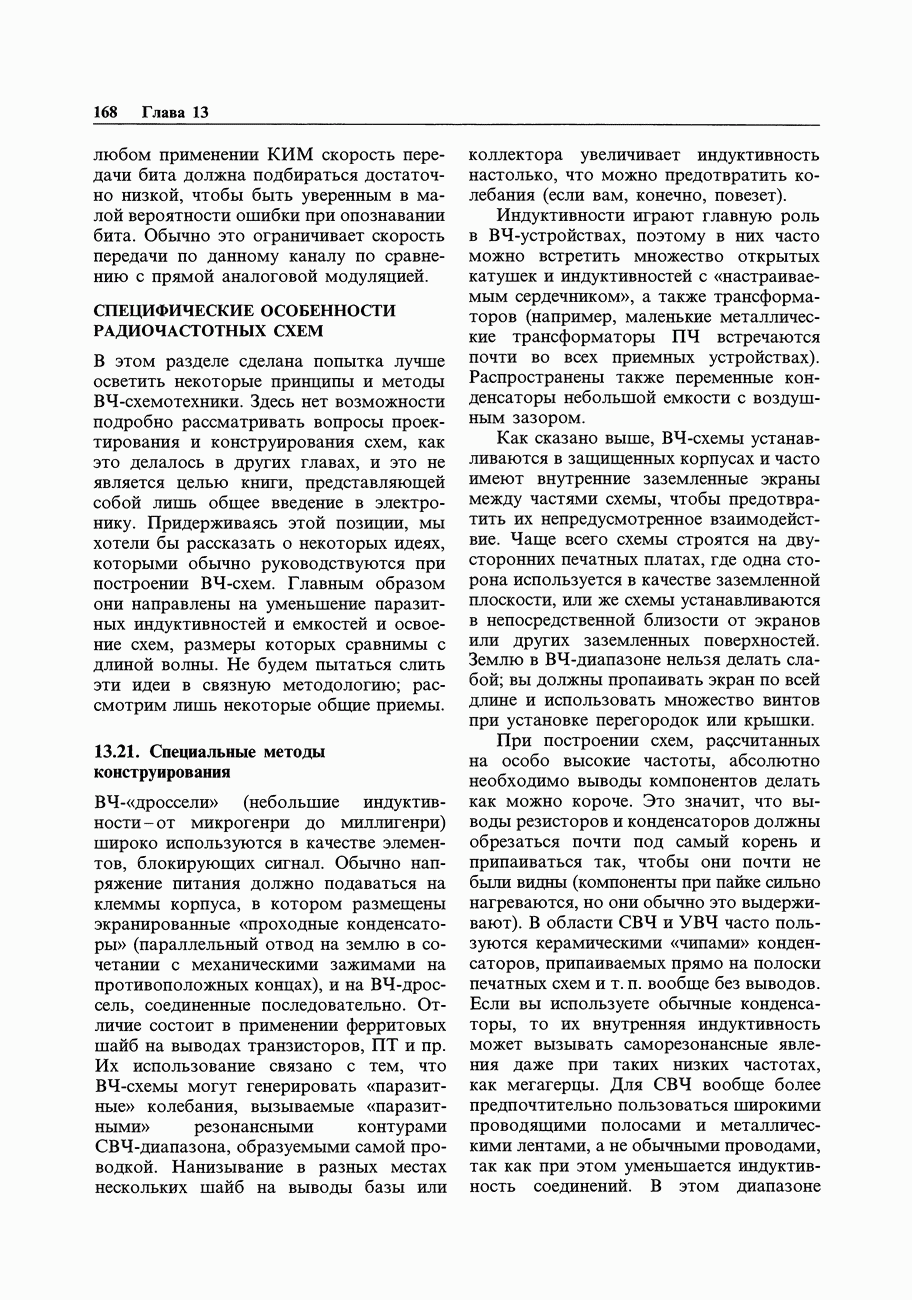

СПЕЦИФИЧЕСКИЕ ОСОБЕННОСТИ РАДИОЧАСТОТНЫХ СХЕМ

В этом разделе сделана попытка лучше осветить некоторые принципы и методы ВЧ-схемотехники. Здесь нет возможности подробно рассматривать вопросы проектирования и конструирования схем, как это делалось в других главах, и это не является целью книги, представляющей собой лишь общее введение в электронику. Придерживаясь этой позиции, мы хотели бы рассказать о некоторых идеях, которыми обычно руководствуются при построении ВЧ-схем. Главным образом они направлены на уменьшение паразитных индуктивностей и емкостей и освоение схем, размеры которых сравнимы с длиной волны. Не будем пытаться слить эти идеи в связную методологию; рассмотрим лишь некоторые общие приемы.

13.21. Специальные методы конструирования

ВЧ-"дроссели" (небольшие индуктивности - от микрогенри до миллигенри) широко используются в качестве элементов, блокирующих сигнал. Обычно напряжение питания должно подаваться на клеммы корпуса, в котором размещены экранированные «проходные конденсаторы» (параллельный отвод на землю в сочетании с механическими зажимами на противоположных концах), и на ВЧ-дроссель, соединенные последовательно. Отличие состоит в применении ферритовых шайб на выводах транзисторов, ПТ и пр. Их использование связано с тем, что ВЧ-схемы могут генерировать «паразитные» колебания, вызываемые «паразитными» резонансными контурами СВЧ-диапазона, образуемыми самой проводкой. Нанизывание в разных местах нескольких шайб на выводы базы или коллектора увеличивает индуктивность настолько, что можно предотвратить колебания (если вам, конечно, повезет).

Индуктивности играют главную роль в ВЧ-устройствах, поэтому в них часто можно встретить множество открытых катушек и индуктивностей с «настраиваемым сердечником», а также трансформаторов (например, маленькие металлические трансформаторы ПЧ встречаются почти во всех приемных устройствах). Распространены также переменные конденсаторы небольшой емкости с воздушным зазором.

Как сказано выше, ВЧ-схемы устанавливаются в защищенных корпусах и часто имеют внутренние заземленные экраны между частями схемы, чтобы предотвратить их непредусмотренное взаимодействие. Чаще всего схемы строятся на двусторонних печатных платах, где одна сторона используется в качестве заземленной плоскости, или же схемы устанавливаются в непосредственной близости от экранов или других заземленных поверхностей. Землю в ВЧ-диапазоне нельзя делать слабой; вы должны пропаивать экран по всей длине и использовать множество винтов при установке перегородок или крышки.

При построении схем, рассчитанных на особо высокие частоты, абсолютно необходимо выводы компонентов делать как можно короче. Это значит, что выводы резисторов и конденсаторов должны обрезаться почти под самый корень и припаиваться так, чтобы они почти не были видны (компоненты при пайке сильно нагреваются, но они обычно это выдерживают). В области СВЧ и УВЧ часто пользуются керамическими «чипами» конденсаторов, припаиваемых прямо на полоски печатных схем и т. п. вообще без выводов. Если вы используете обычные конденсаторы, то их внутренняя индуктивность может вызывать саморезонансные явления даже при таких низких частотах, как мегагерцы. Для СВЧ вообще более предпочтительно пользоваться широкими проводящими полосами и металлическими лентами, а не обычными проводами, так как при этом уменьшается индуктивность соединений.

Рис. 13.47. Волноводный ответвитель «магическое Т».

В этом диапазоне используются полосковые линии и микрополоски, где каждый вывод является сам по себе линией передачи с согласованным импедансом. Действительно, полоски листового металла могут быть использованы как части настраиваемых контуров; для примера посмотрим описание индуктивностей в цепи на 440 МГц (ARRL handbook): включительно - полоска латуни мм, припаиваемая одним концом к корпусу, а другим - к конденсатору. Отводы входа и выхода отстоят на 12,5 мм от заземленного конца». Конечно, все основные методы в микроволновой технике сводятся к использованию в схемах волноводов и полых цепей с такими экзотическими компонентами, как циркуляторы и «магические Т» (разветвители-см. рис. 13.47).

Что может удивить новичка в ВЧ-устройствах, так это использование измерительных и испытательных приборов в сочетании с методикой «разрежь и попробуй». Широко распространены генераторы качающейся частоты или -генераторы (источники ВЧ-сигналов с периодической разверткой по всему диапазону частот), сеточные измерители (для измерения резонансов), мосты для измерения и анализаторы спектра, и все это в сочетании с многочисленными экспериментами со схемами. На этих частотах ничего нельзя точно предсказать, поэтому, для того чтобы создать хорошо работающую схему, приходится проводить множество экспериментов по методу проб и ошибок.
