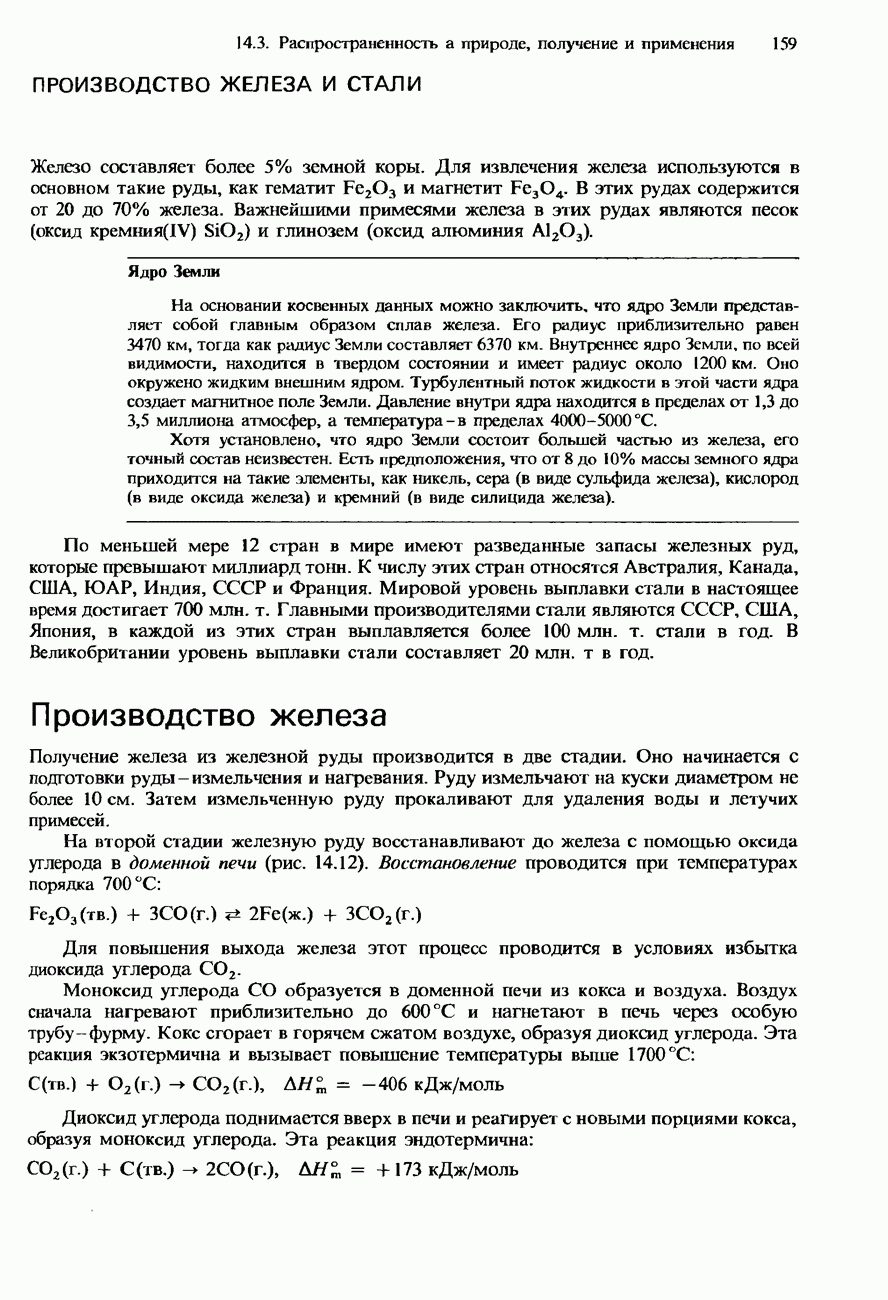

ПРОИЗВОДСТВО ЖЕЛЕЗА И СТАЛИ

Железо составляет более 5% земной коры. Для извлечения железа используются в основном такие руды, как гематит и магнетит . В этих рудах содержится от 20 до 70% железа. Важнейшими примесями железа в этих рудах являются песок и глинозем (оксид алюминия ).

Ядро Земли

На основании косвенных данных можно заключить, что ядро Земли представляет собой главным образом сплав железа. Его радиус приблизительно равен 3470 км, тогда как радиус Земли составляет 6370 км. Внутреннее ядро Земли, по всей видимости, находится в твердом состоянии и имеет радиус около 1200 км. Оно окружено жидким внешним ядром. Турбулентный поток жидкости в этой части ядра создает магнитное поле Земли. Давление внутри ядра находится в пределах от 1,3 до 3,5 миллиона атмосфер, а температура - в пределах

Хотя установлено, что ядро Земли состоит большей частью из железа, его точный состав неизвестен. Есть предположения, что от 8 до 10% массы земного ядра приходится на такие элементы, как никель, сера (в виде сульфида железа), кислород (в виде оксида железа) и кремний (в виде силицида железа).

По меньшей мере 12 стран в мире имеют разведанные запасы железных руд, которые превышают миллиард тонн. К числу этих стран относятся Австралия, Канада, США, ЮАР, Индия, СССР и Франция. Мировой уровень выплавки стали в настоящее время достигает 700 млн. т. Главными производителями стали являются СССР, США, Япония, в каждой из этих стран выплавляется более 100 млн. т. стали в год. В Великобритании уровень выплавки стали составляет 20 млн. т в год.

Производство железа

Получение железа из железной руды производится в две стадии. Оно начинается с подготовки руды-измельчения и нагревания. Руду измельчают на куски диаметром не более 10 см. Затем измельченную руду прокаливают для удаления воды и летучих примесей.

На второй стадии железную руду восстанавливают до железа с помощью оксида углерода в доменной печи (рис. 14.12). Восстановление проводится при температурах порядка 700°С:

Для повышения выхода железа этот процесс проводится в условиях избытка диоксида углерода

Моноксид углерода СО образуется в доменной печи из кокса и воздуха. Воздух сначала нагревают приблизительно до 600 °С и нагнетают в печь через особую трубу - фурму. Кокс сгорает в горячем сжатом воздухе, образуя диоксид углерода. Эта реакция экзотермична и вызывает повышение температуры выше 1700 °С:

Диоксид углерода поднимается вверх в печи и реагирует с новыми порциями кокса, образуя моноксид углерода. Эта реакция эндотермична:

Рис. 14.12. Доменная печь, 1 - железная руда, известняк, кокс, 2 загрузочный конус (колошник), 3 - колошниковый газ, 4- кладка печи, 5 - зона восстановления оксида железа, 6 - зона образования шлака, 7 - зона горения кокса, 8 - вдувание нагретого воздуха через фурмы, 9 - расплавленное железо, 10 - расплавленный шлак.

Железо, образующееся при восстановлении руды, загрязнено примесями песка и глинозема (см. выше). Для их удаления в печь добавляют известняк. При температурах, существующих в печи, известняк подвергается термическому разложению с образованием оксида кальция и диоксида углерода:

Оксид кальция соединяется с примесями, образуя шлак. Шлак содержит силикат кальция и алюминат кальция:

Железо плавится при 1540°С (см. табл. 14.2). Расплавленное железо вместе с расплавленным шлаком стекают в нижнюю часть печи. Расплавленный шлак плавает на поверхности расплавленного железа. Периодически из печи выпускают на соответствующем уровне каждый из этих слоев.

Доменная печь работает круглосуточно, в непрерывном режиме. Сырьем для доменного процесса служат железная руда, кокс и известняк. Их постоянно загружают в печь через верхнюю часть. Железо выпускают из печи четыре раза в сутки, через равные промежутки времени. Оно выливается из печи огненным потоком при температуре порядка 1500 °С. Доменные печи бывают разной величины и производительности (1000-3000 т в сутки). В США существуют некоторые печи новой конструкции с

четырьмя выпускными отверстиями и непрерывным выпуском расплавленного железа. Такие печи имеют производительность до 10000 т в сутки.

Железо, выплавленное в доменной печи, разливают в песочные изложницы. Такое железо называется чугун. Содержание железа в чугуне составляет около 95%. Чугун представляет собой твердое, но хрупкое вещество с температурой плавления около 1200 °С.

Литое железо получают, сплавляя смесь чугуна, металлолома и стали с коксом. Расплавленное железо разливают в формы и охлаждают.

Сварочное железо представляет собой наиболее чистую форму технического железа. Его получают, нагревая неочищенное железо с гематитом и известняком в плавильной печи. Это повышает чистоту железа приблизительно до 99,5%. Его температура плавления повышается до 1400 °С. Сварочное железо имеет большую прочность, ковкость и тягучесть. Однако для многих применений его заменяют низкоуглеродистой сталью (см. ниже).

Производство стали

Стали подразделяются на два типа. Углеродистые стали содержат до 1,5% углерода. Легированные стали содержат не только небольшие количества углерода, но также специально вводимые примеси (добавки) других металлов. Ниже подробно рассматриваются различные типы сталей, их свойства и применения.

Кислородно-конвертерный процесс. В последние десятилетия производство стали революционизировалось в результате разработки кислородно-конвертерного процесса (известного также под названием процесса Линца—Донавица). Этот процесс начал применяться в 1953 г. на сталеплавильных заводах в двух австрийских металлургических центрах - Линце и Донавице.

В кислородно-конвертерном процессе используется кислородный конвертер с основной футеровкой (кладкой) (рис. 14.13). Конвертер загружают в наклонном положении

Рис. 14.13. Конвертер для выплавки стали, 1-кислород и 2 — трубка с водяным охлаждением для кислородного дутья, 3 - шлак. 4-ось, 5-расплавленная сталь, 6 - стальной корпус.

расплавленным чугуном из плавильной печи и металлоломом, затем возвращают в вертикальное положение. После этого в конвертер сверху вводят медную трубку с водяным охлаждением и через нее направляют на поверхность расплавленного железа струю кислорода с примесью порошкообразной извести . Эта «кислородная продувка», которая длится 20 мин, приводит к интенсивному окислению примесей железа, причем содержимое конвертера сохраняет жидкое состояние благодаря выделению энергии при реакции окисления. Образующиеся оксиды соединяются с известью и превращаются в шлак. Затем медную трубку выдвигают и конвертер наклоняют, чтобы слить из него шлак. После повторной продувки расплавленную сталь выливают из конвертера (в наклонном положении) в ковш.

Кислородно-конвертерный процесс используется главным образом для получения углеродистых сталей. Он характеризуется большой производительностью. За 40-45 мин в одном конвертере может быть получено 300-350 т стали.

В настоящее время всю сталь в Великобритании и большую часть стали во всем мире получают с помощью этого процесса.

Электросталеплавильный процесс. Электрические печи используют главным образом для превращения стального и чугунного металлолома в высококачественные легированные стали, например в нержавеющую сталь. Электропечь представляет собой круглый глубокий резервуар, выложенный огнеупорным кирпичем. Через открытую крышку печь загружают металлоломом, затем крышку закрывают и через имеющиеся в ней отверстия опускают в печь электроды, пока они не придут в соприкосновение с металлоломом. После этого включают ток. Между электродами возникает дуга, в которой развивается температура выше 3000 "С. При такой температуре металл плавится и образуется новая сталь. Каждая загрузка печи позволяет получить 25—50 т стали.
