Электроны и дырки на прогулке

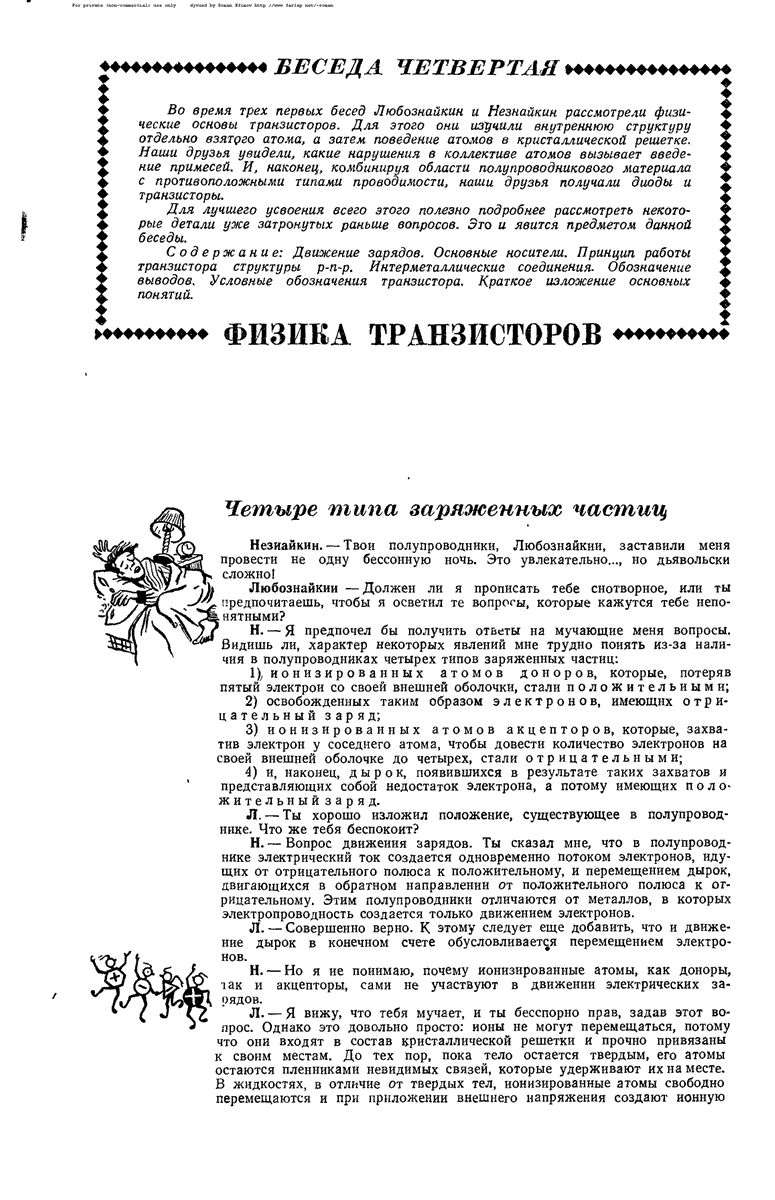

Н. - Я предполагаю, что мы получим ток, образуемый свободными электронами области n и дырками области p, причем одни движутся в одну, а другие — в обратную сторону.

Л. — Сказанное тобой может быть правильно, но ты слишком спешишь. Сначала необходимо рассмотреть порознь, что происходит в нашем полупроводнике с переходом при одной и другой полярности приложенного напряжения. Первоначально допустим, что положительный полюс источника напряжения соединен с областью p, а отрицательный полюс — с областью n (рис. 15).

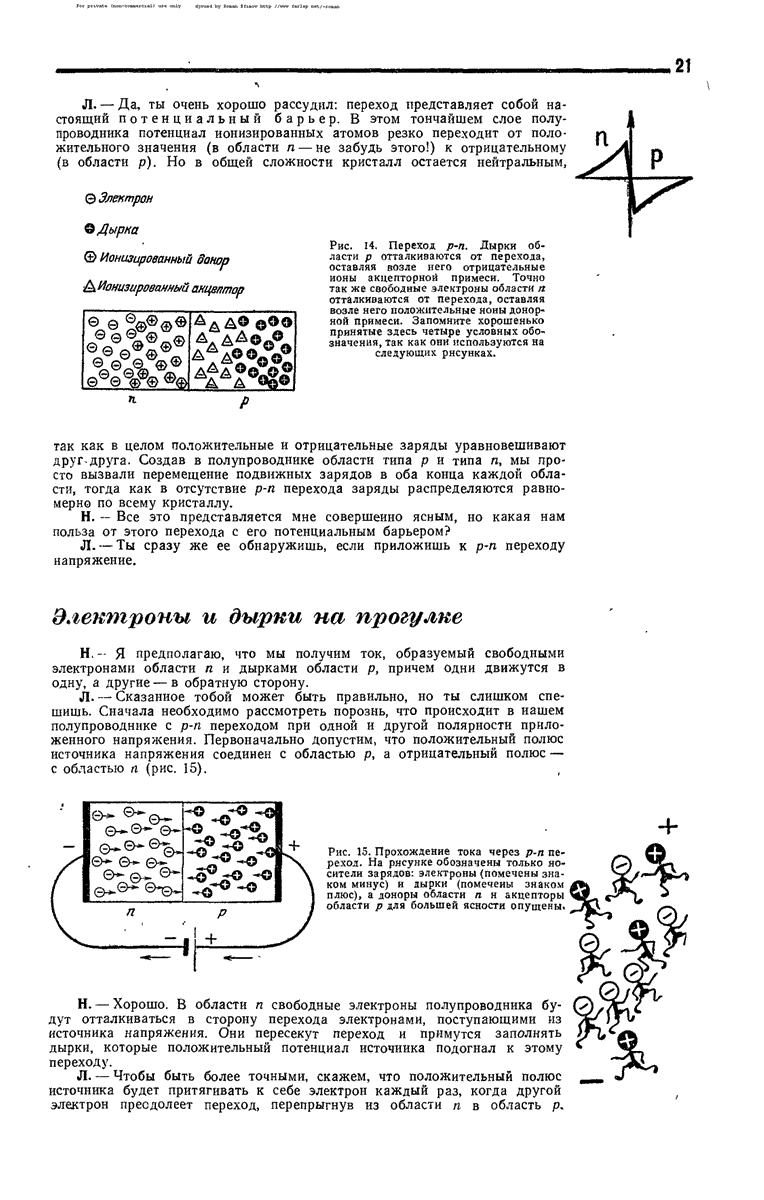

Рис. 15. Прохождение тока через переход. На рисунке обозначены только носители зарядов: электроны (помечены знаком минус) и дырки (помечены знаком плюс), а доноры области n, и акцепторы области p

Н. — Хорошо. В области n свободные электроны полупроводника будут отталкиваться в сторону перехода электронами, поступающими из источника напряжения. Они пересекут переход и примутся заполнять дырки, которые положительный потенциал источника подогнал к этому переходу.

Л. — Чтобы быть более точными, скажем, что положительный полюс источника будет притягивать к себе электрон каждый раз, когда другой электрон преодолеет переход, перепрыгнув из области n в область p.

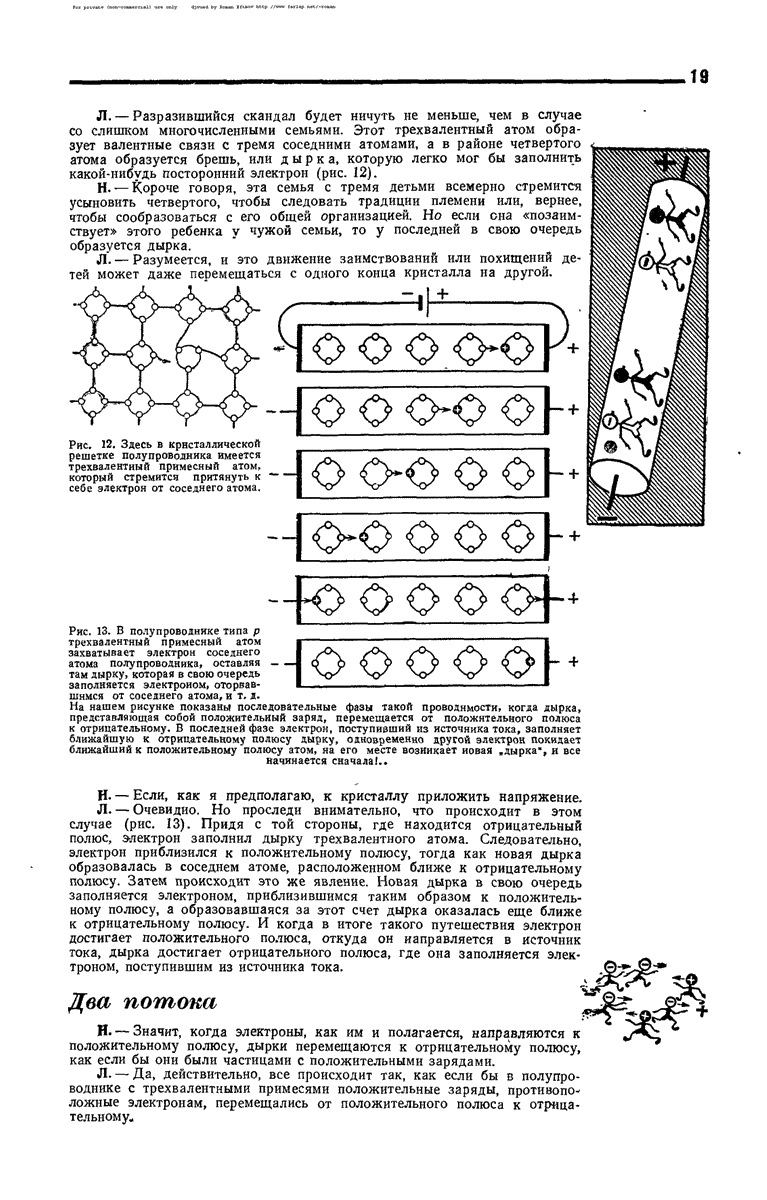

Электрон, притянутый источником, создает дырку, которая будет заполнена электроном, расположенным ближе к переходу, на месте этого электрона возникнет дырка и т. д., дырка будет перемещаться в сторону перехода, пока она не будет заполнена там новым электроном, пришедшим из области n.

Н. — Следовательно, я был абсолютно прав, когда сказал, что возникает ток, образуемый электронами и дырками, перемещающимися в противоположных направлениях.

Л. — Да, это правильно, когда прикладывают, как мы это сейчас сделали, напряжение в прямом направлении, т. е. присоединяют положительный полюс источника к области p, а отрицательный полюс — к области n. Но если приложить напряжение в обратном направлении, то результат будет иным (рис. 16).

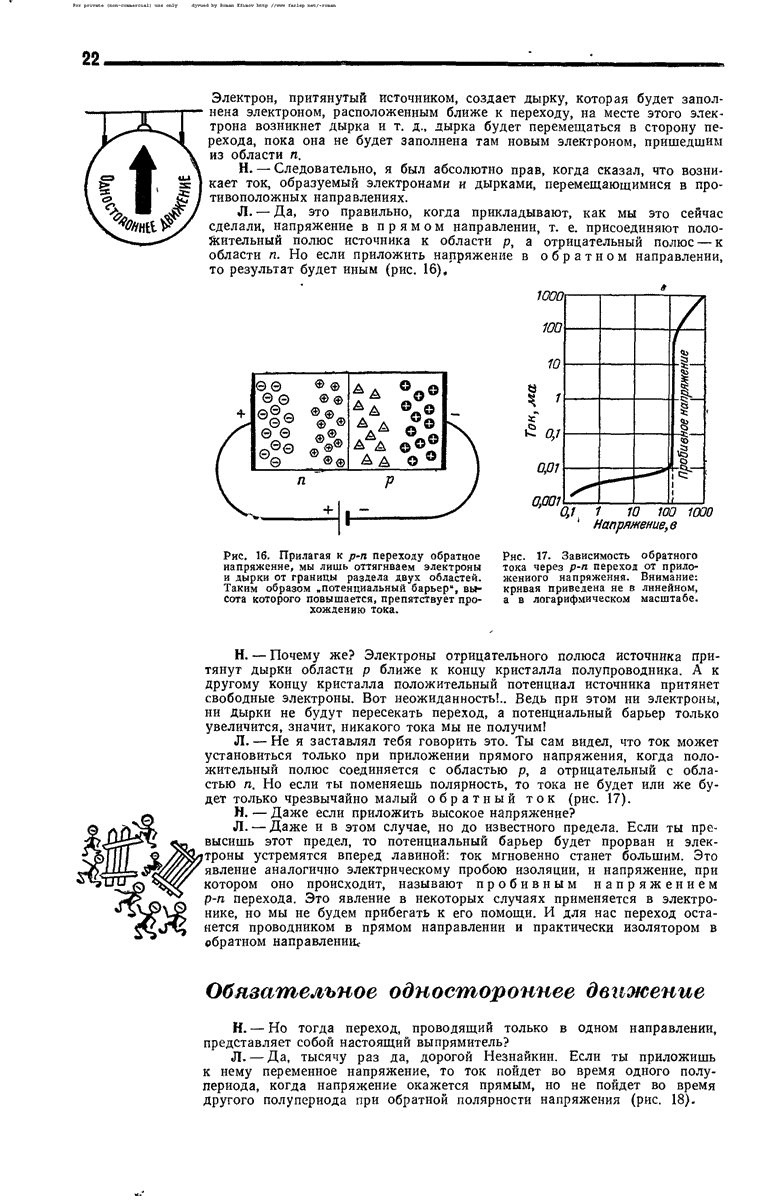

Рис. 16. Прилагая к переходу обратное напряжение, мы лишь оттягиваем электроны и дырки от границы раздела двух областей. Таким образом "потенциальный барьер", высота которого повышается, препятствует прохождению тока.

Рис. 17. Зависимость обратного тока через переход от приложенного напряжения. Внимание: кривая приведена не в линейном, а в логарифмическом масштабе.

Н. — Почему же? Электроны отрицательного полюса источника притянут дырки области p ближе к концу кристалла полупроводника. А к другому концу кристалла положительный потенциал источника притянет свободные электроны. Вот неожиданность!.. Ведь при этом ни электроны, ни дырки не будут пересекать переход, а потенциальный барьер только увеличится, значит, никакого тока мы не получим!

Л. — Не я заставлял тебя говорить это. Ты сам видел, что ток может установиться только при приложении прямого напряжения, когда положительный полюс соединяется с областью p, а отрицательный с областью n. Но если ты поменяешь полярность, то тока не будет или же будет только чрезвычайно малый обратный ток (рис. 17).

Н. — Даже если приложить высокое напряжение?

Л. — Даже и в этом случае, но до известного предела. Если ты превысишь этот предел, то потенциальный барьер будет прорван и электроны устремятся вперед лавиной: ток мгновенно станет большим. Это явление аналогично электрическому пробою изоляции, и напряжение, при котором оно происходит, называют пробивным напряжением перехода. Это явление в некоторых случаях применяется в электронике, но мы не будем прибегать к его помощи. И для нас переход останется проводником в прямом направлении и практически изолятором в обратном направлении.
