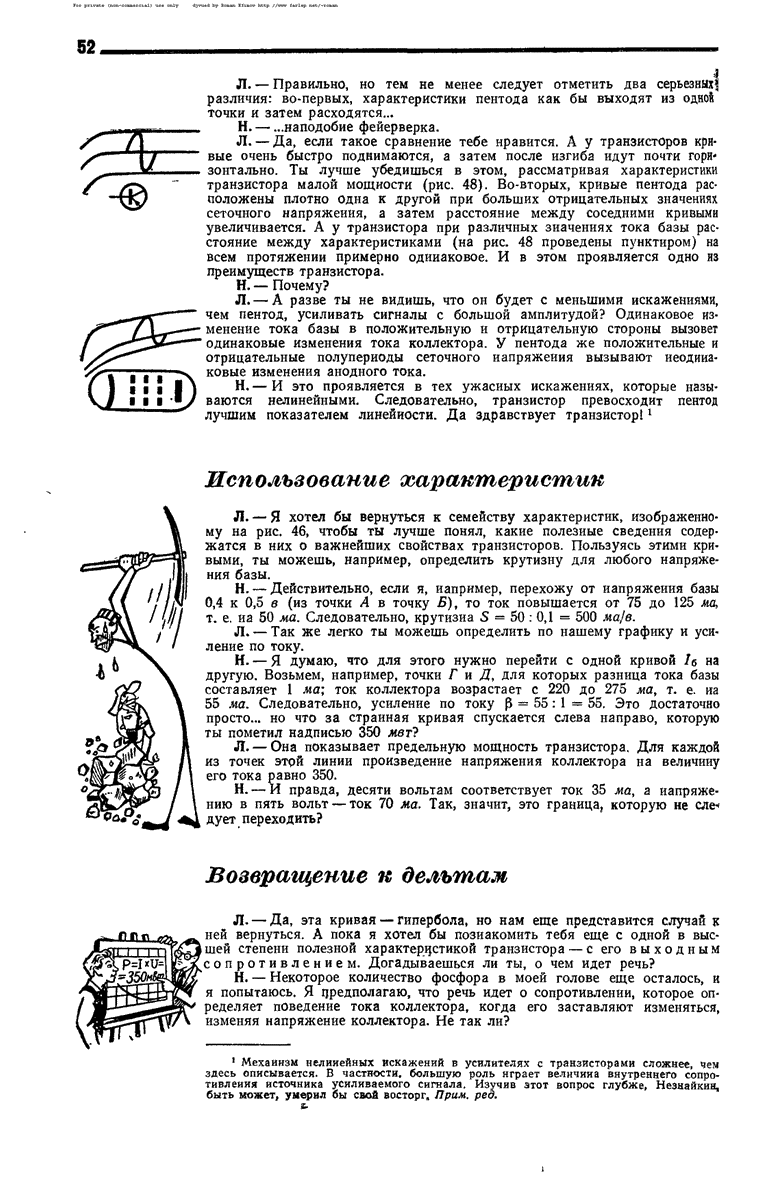

Возвращение к дельтам

Л. — Да, эта кривая — гипербола, но нам еще представится случай к ней вернуться. А пока я хотел бы познакомить тебя еще с одной в высшей степени полезной характеристикой транзистора — с его выходным гопротивлением. Догадываешься ли ты, о чем идет речь?

Н. — Некоторое количество фосфора в моей голове еще осталось, и я попытаюсь. Я предполагаю, что речь идет о сопротивлении, которое определяет поведение тока коллектора, когда его заставляют изменяться, изменяя напряжение коллектора. Не так ли?

Л. — Очень хорошо, Незнайкин. Добавь к этому, что во время этих изменений потенциал базы остается постоянным. И продолжай свои рассуждения, думая о нашем святом оме.

Н. — Я догадался! Выходное сопротивление представляет собой отношение напряжения коллектора к его току.

Л. — Это еще не исчерпывающее объяснение. В нем не хватает небольших значков — дельт...

Н. — При так любезно брошенной спасательной веревке я просто не могу ошибиться. Вот определение, которое способно заставить побледнеть от зависти моего старого преподавателя математики.

Выходным сопротивлением транзистора называется отношение небольшого изменения напряжения коллектора к вызываемому им изменению тока коллектора, что можно записать следующим образом:

(что соответствует для электронных ламп).

Л. — Твой торжествующий вид оправдан. Съеденная тобой гигантская рыбина продолжает оказывать благотворное влияние на твои умственные способности... Не мог бы ты, основываясь, как и раньше, на графике, изображенном на рис. 46, определить выходное сопротивление нашего тран зистора, , скажем, при в.

Н. — Очень просто... Возьмем точки В и Е, соответствующие напряжениям 10 и 20 в на коллекторе, т. е. различающиеся между собою на 10 в в). По графику мы видим, что на этих точках ток коллектора повышается со 180 примерно до а. Следовательно, выходное сопротивление ом,

Л. — Прекрасно! Если бы ты рассчитал величину выходного сопротивления для больших значений тока, то обнаружил бы, что оно еще меньше. Но не забывай, что мы имеем дело с транзистором средней мощности. Если бы мы взяли маломощный транзистор с такими характеристиками, какие показаны, например, на рис. 48, то величина выходного противления оказалась бы намного большей. Действительно, эти кривые почти горизонтальны, и даже большое увеличение вызывает лишь незначительный прирост тока , и их частное выражается величиной в несколько миллионов ом.

Н. — Какое странное создание этот транзистор, у которого входное сопротивление низкое, а выходное — высокое. Можно подумать, что он нарочно сделал это, чтобы показать нос электронным лампам... А, я догадался! Входное сопротивление мало потому, что по переходу эмиттер — база ток проходит в прямом направлении, а через переход база — коллектор току приходится идти в обратном направлении, преодолевая переход с трудом, поэтому выходное сопротивление получается высоким.

Л. — Это совершенно законное рассуждение, но я опасаюсь, что твои сегодняшние запасы фосфора подходят к концу и твое входное сопротивление становится колоссальным.
