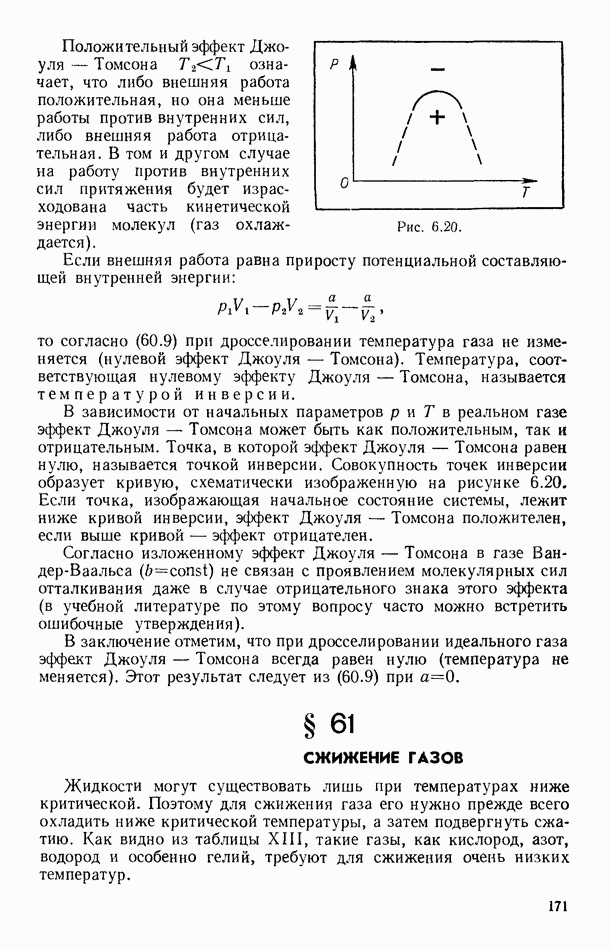

§ 61. СЖИЖЕНИЕ ГАЗОВ

Жидкости могут существовать лишь при температурах ниже критической. Поэтому для сжижения газа его нужно прежде всего охладить ниже критической температуры, а затем подвергнуть сжатию. Как видно из таблицы XIII, такие газы, как кислород, азот, водород и особенно гелий, требуют для сжижения очень низких температур.

Таблица XIII (см. скан) Критические температуры и температуры кипения (при атмосферном давлении) для некоторых газов

В одном из первых промышленных методов сжижения газов (метод Линде, 1895) использовался эффект Джоуля — Томсона.

Схема машины Линде представлена на рисунке 6.21. Сжатый компрессором К и вследствие этого несколько нагретый газ проходит через холодильник X, где он отдает тепло проточной воде и охлаждается до первоначальной температуры. Затем газ проходит через змеевик к дроссельному вентилю (крану) и расширяется в приемник В с перепадом давления примерно от сотен атмосфер до одной атмосферы. Сразу после запуска установки понижение температуры недостаточно для сжижения газа. Слегка охлажденный газ направляется опять в компрессор через змеевик Оба змеевика расположены в тесном тепловом контакте (обычно один змеевик вставлен в другой) в противоточном теплообменнике В теплообменнике газ, идущий к компрессору и имеющий более низкую температуру, охлаждает встречный поток газа. Очевидно, во втором цикле газ подойдет к вентилю А с более низкой температурой, чем

Рис. 6.21.

это было при первом его прохождении, а после дросселирования температура еще более понизится. С каждым циклом в результате дросселирования и действия теплообменника температура газа будет все более понижаться и в конце концов понизится настолько, что часть газа после расширения превращается в жидкость и накапливается в приемнике В, откуда жидкость может быть слита в сосуд Дьюара через кран

Описанный принцип противоточного теплообмена используется во всех машинах для сжижения газов, хотя конструкция такого рода теплообменников может быть чрезвычайно разнообразной.

Другой промышленный метод сжижения газов (метод Клода, 1902 г.) основан на дополнительном охлаждении газа при совершении им работы. Сжатый газ после вентиля (рис. 6.21) направляется в поршневую машину (детандер), где он, расширяясь, совершает работу по перемещению поршня за счет кинетической энергии молекул (на рисунке детандер не изображен). В результате эффект понижения температуры газа делается более значительным, нежели в машине Линде. Этот метод усовершенствовал советский ученый П. Л. Капица (1934 г.), который вместо поршневого детандера применил небольшую турбину (турбодетандер), приводимую во вращение охлаждаемым газом (ротор детандера небольших размеров, и вес его измеряется всего сотнями граммов).

В настоящее время для сжижения газов в большинстве случаев используют машины с расширением в детандерах. При сжижении гелия для предварительного охлаждения в машинах с турбодетандерами используют не водород, а азот, что значительно повышает производительность и экономическую эффективность устройства. Кроме того, при одинаковой производительности машины с турбодетандерами в несколько раз меньше машин, работающих по схеме Линде.
