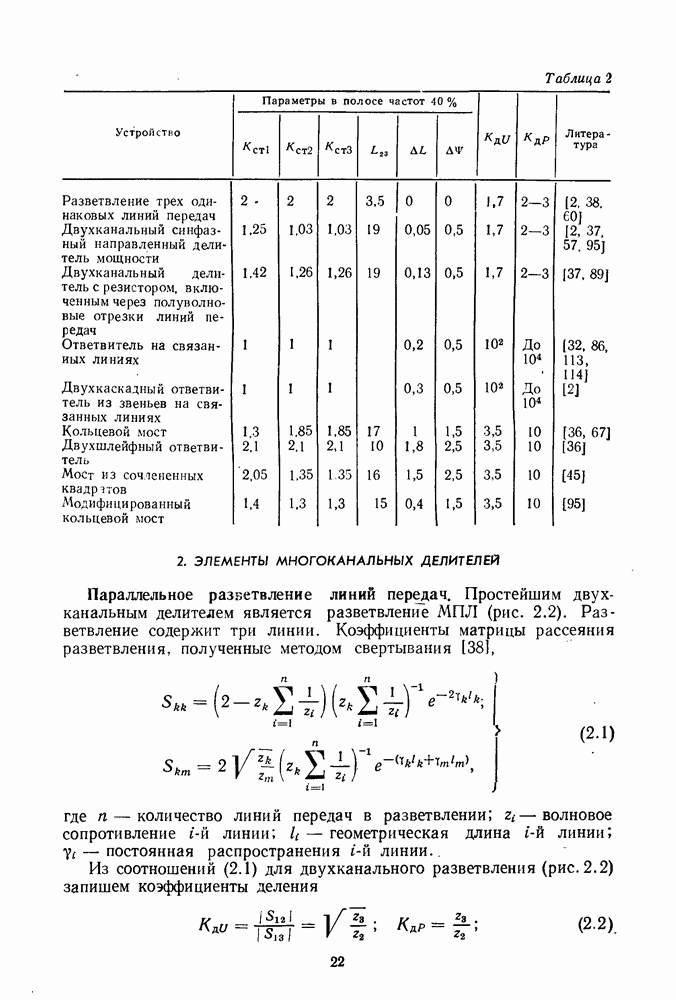

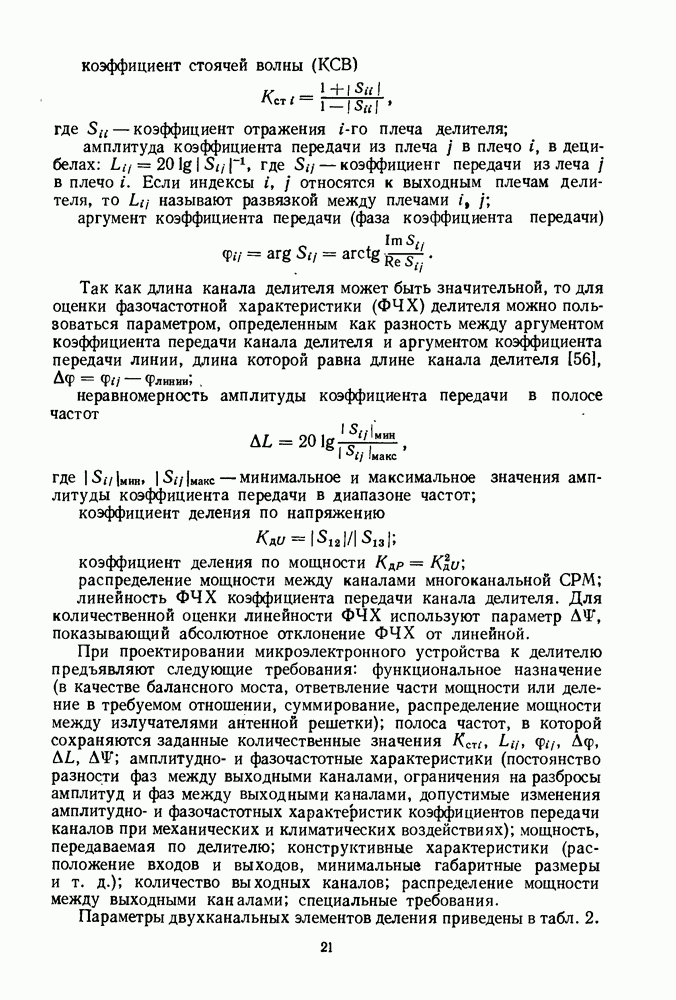

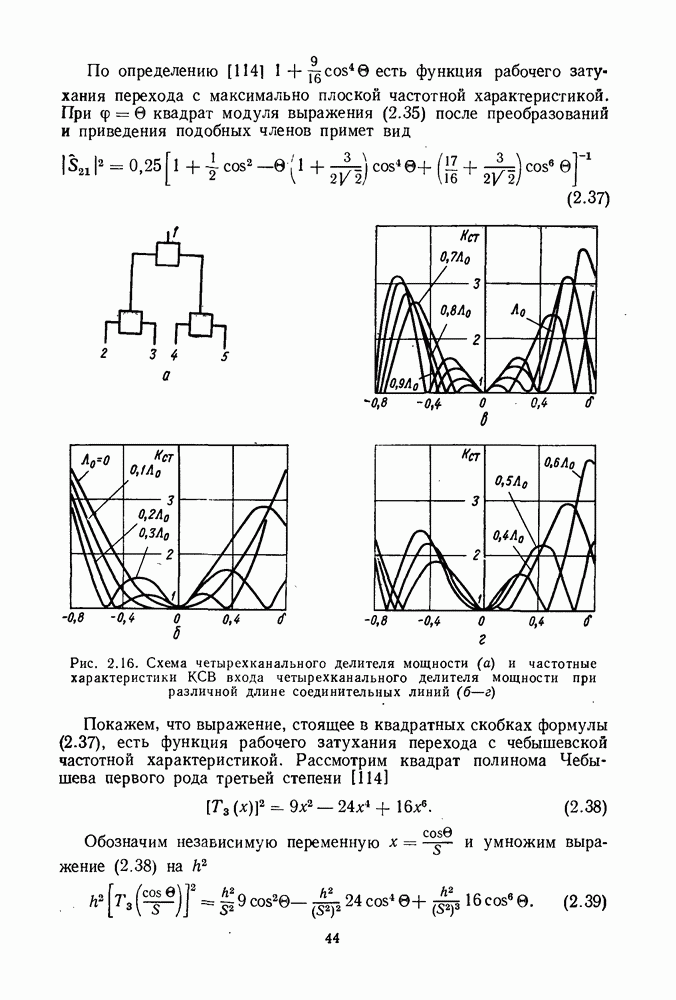

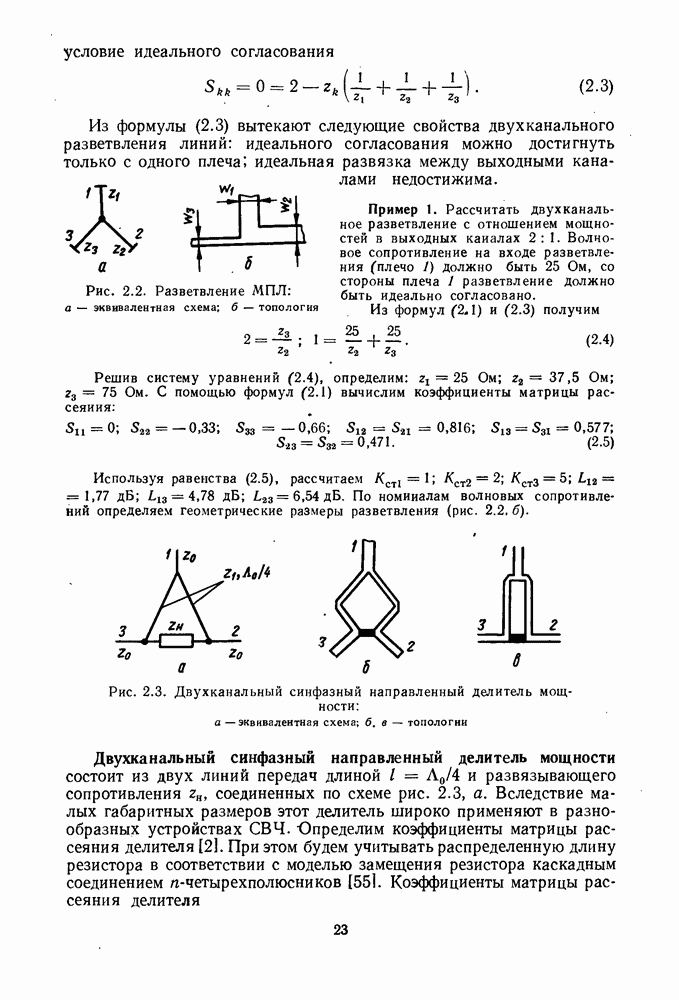

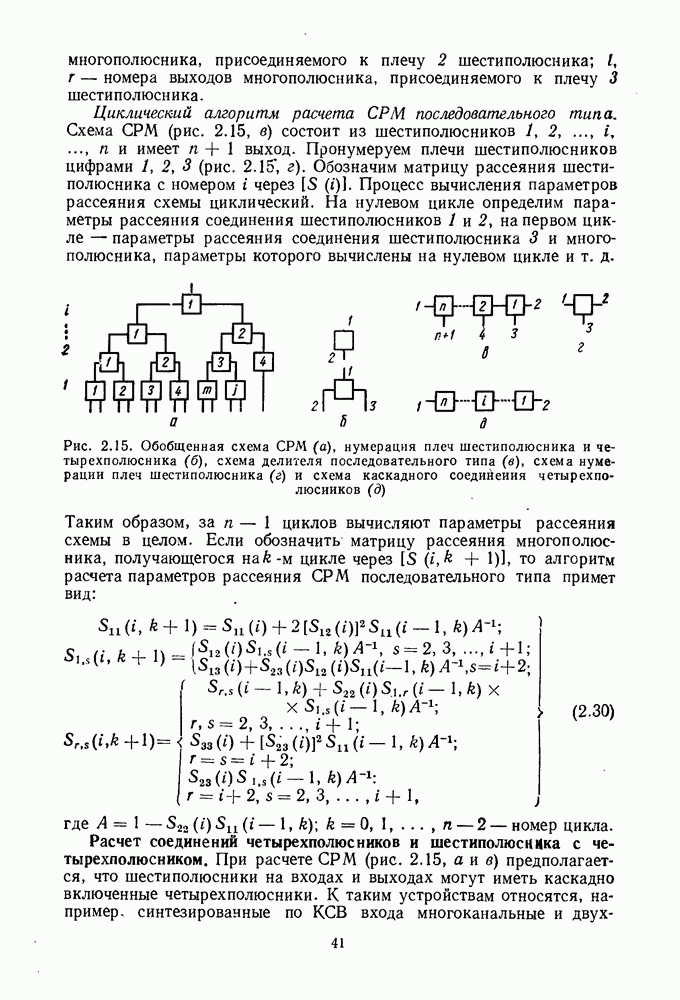

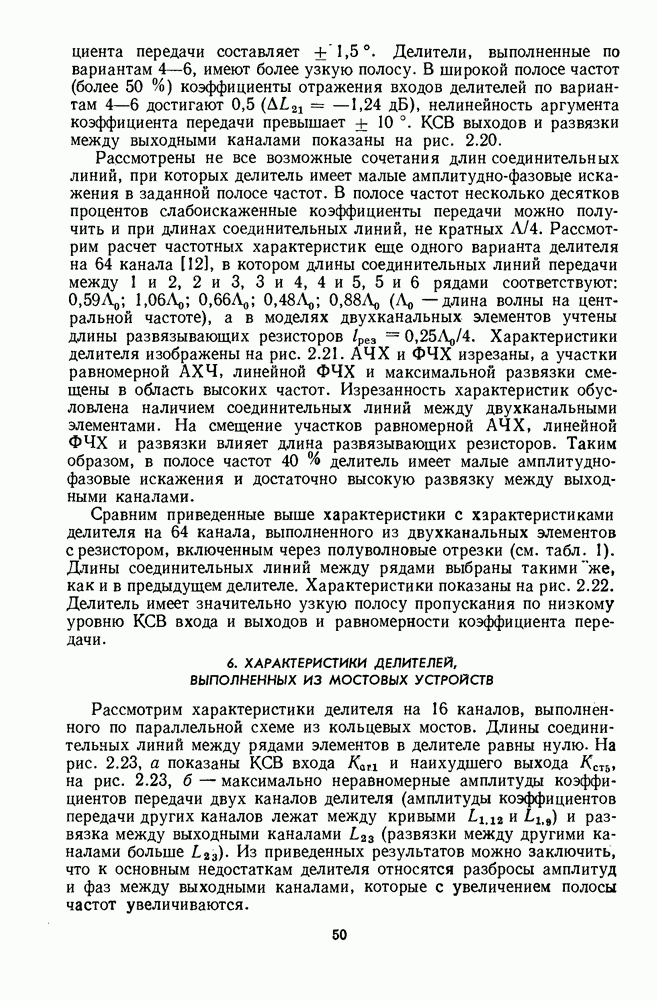

6. ХАРАКТЕРИСТИКИ ДЕЛИТЕЛЕЙ, ВЫПОЛНЕННЫХ ИЗ МОСТОВЫХ УСТРОЙСТВ

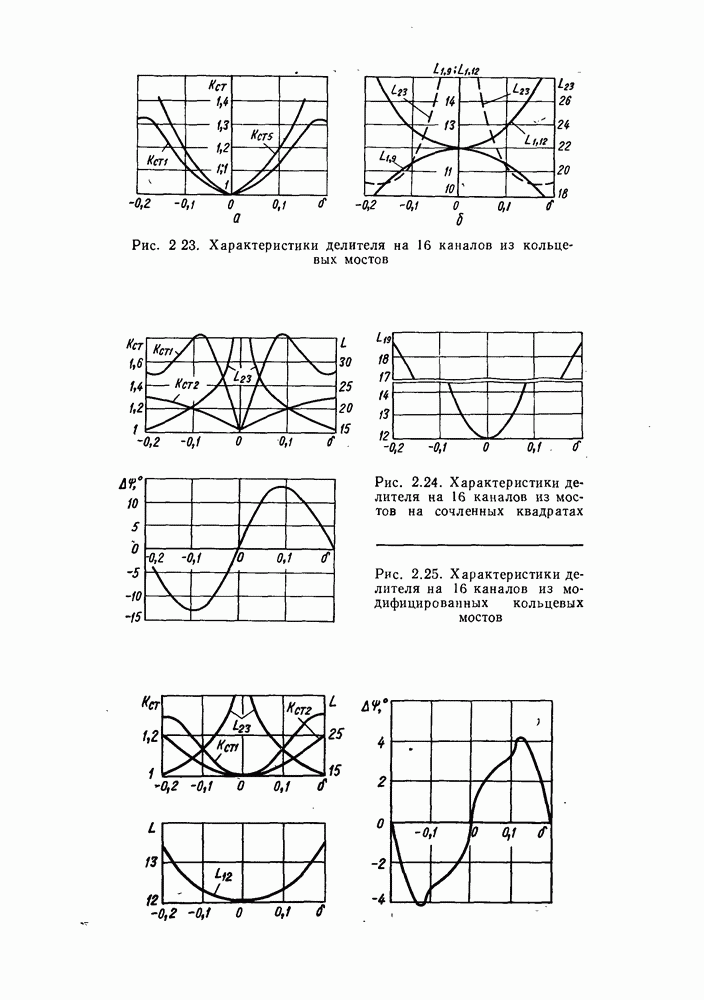

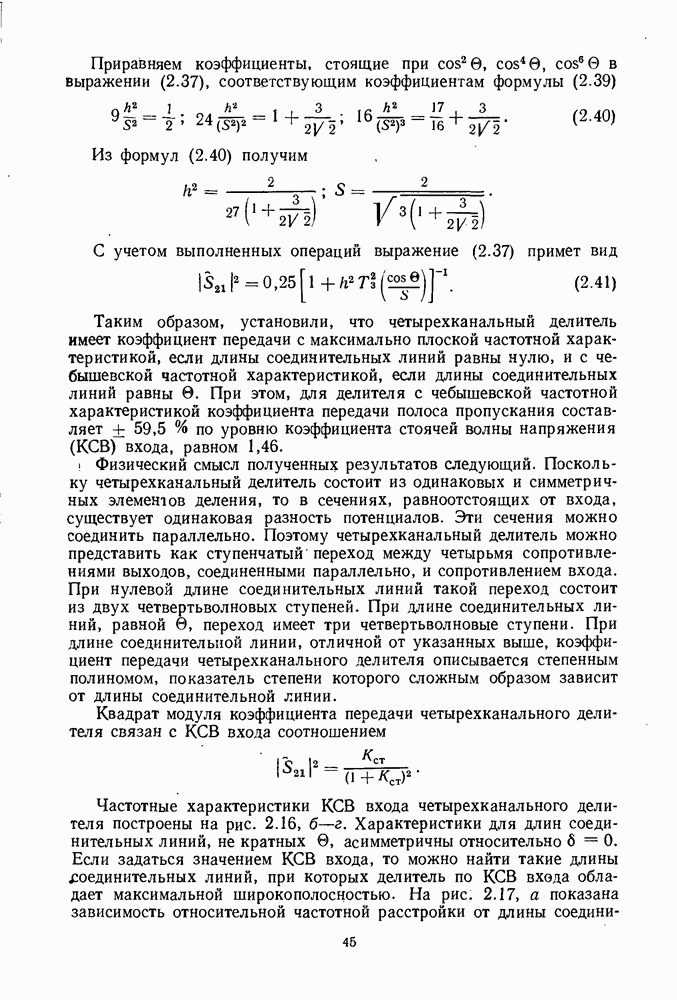

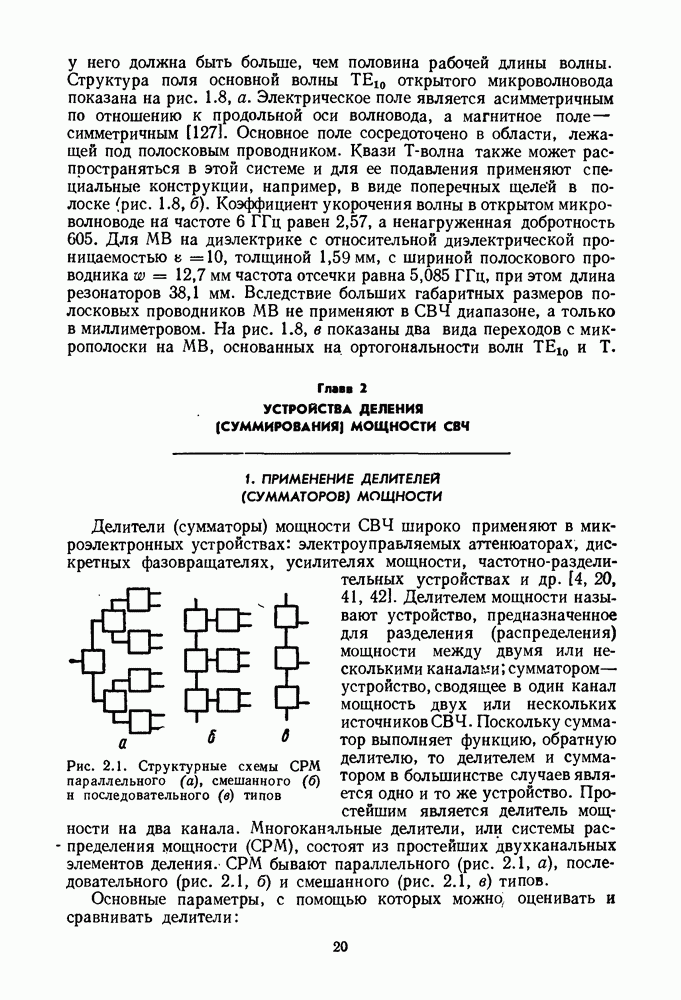

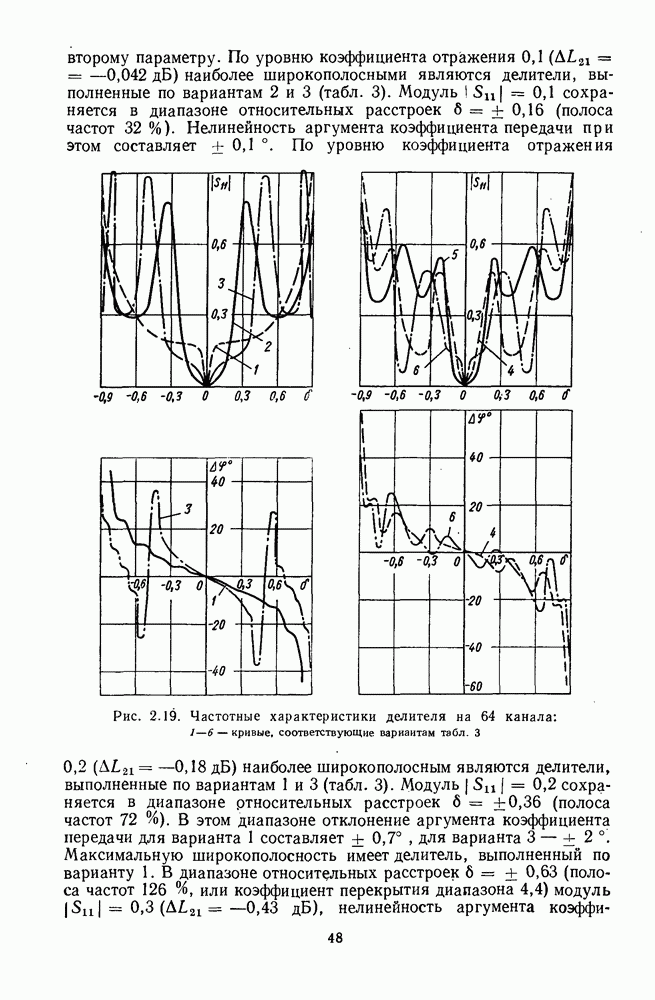

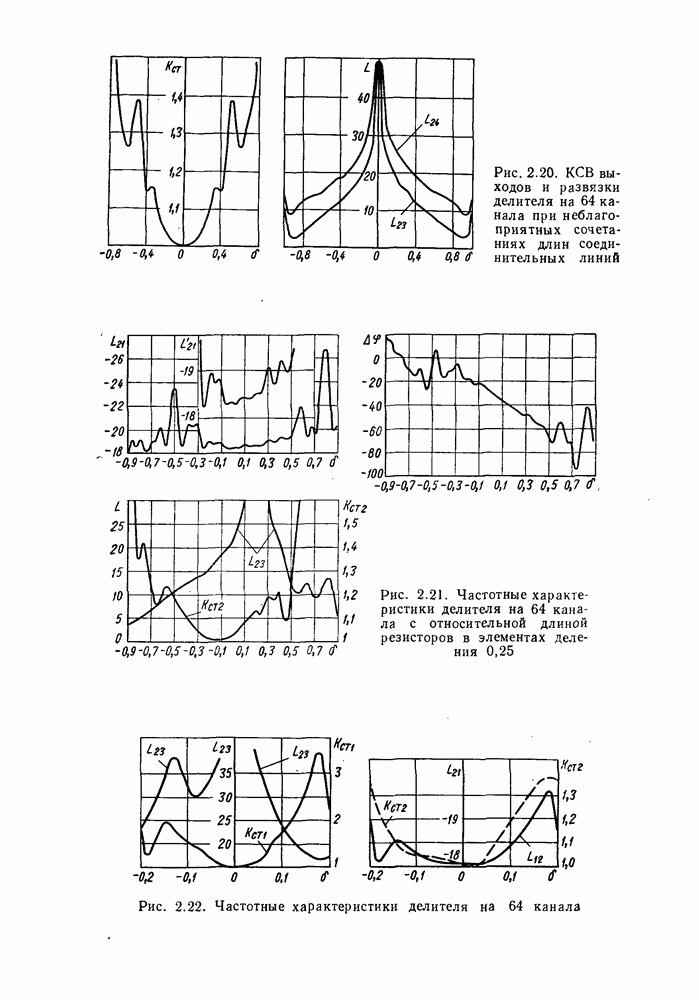

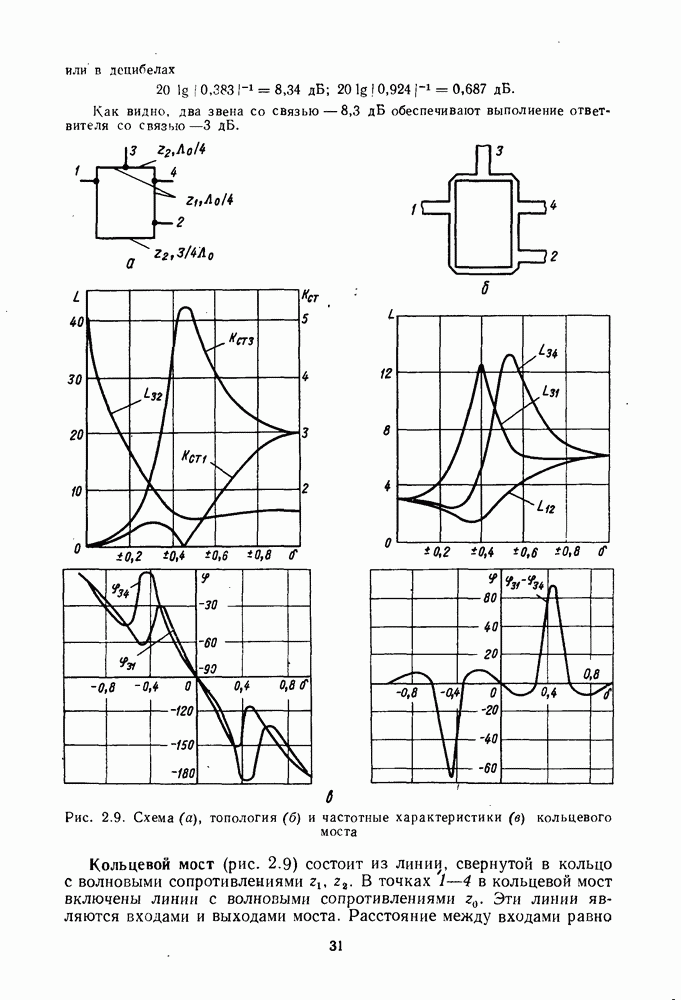

Рассмотрим характеристики делителя на 16 каналов, выполненного по параллельной схеме из кольцевых мостов. Длины соединительных линий между рядами элементов в делителе равны нулю. На рис. 2.23, а показаны КСВ входа и наихудшего выхода на рис. 2.23, б — максимально неравномерные амплитуды коэффициентов передачи двух каналов делителя (амплитуды коэффициентов передачи других каналов лежат между кривыми и и развязка между выходными каналами (развязки между другими каналами больше . Из приведенных результатов можно заключить, что к основным недостаткам делителя относятся разбросы амплитуд и фаз между выходными каналами, которые с увеличением полосы частот увеличиваются.

(кликните для просмотра скана)

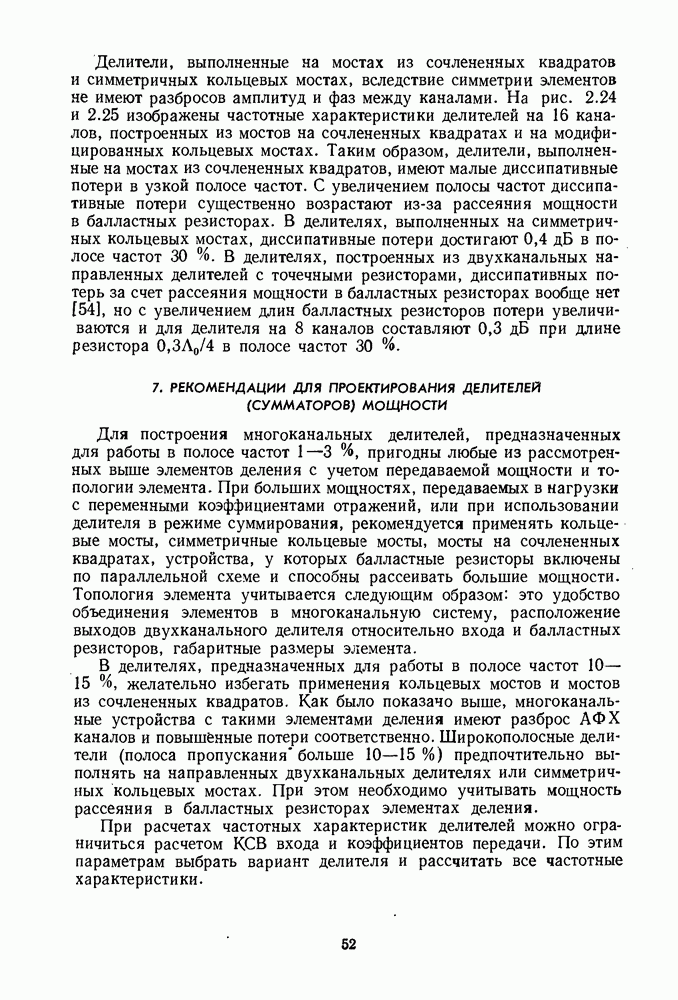

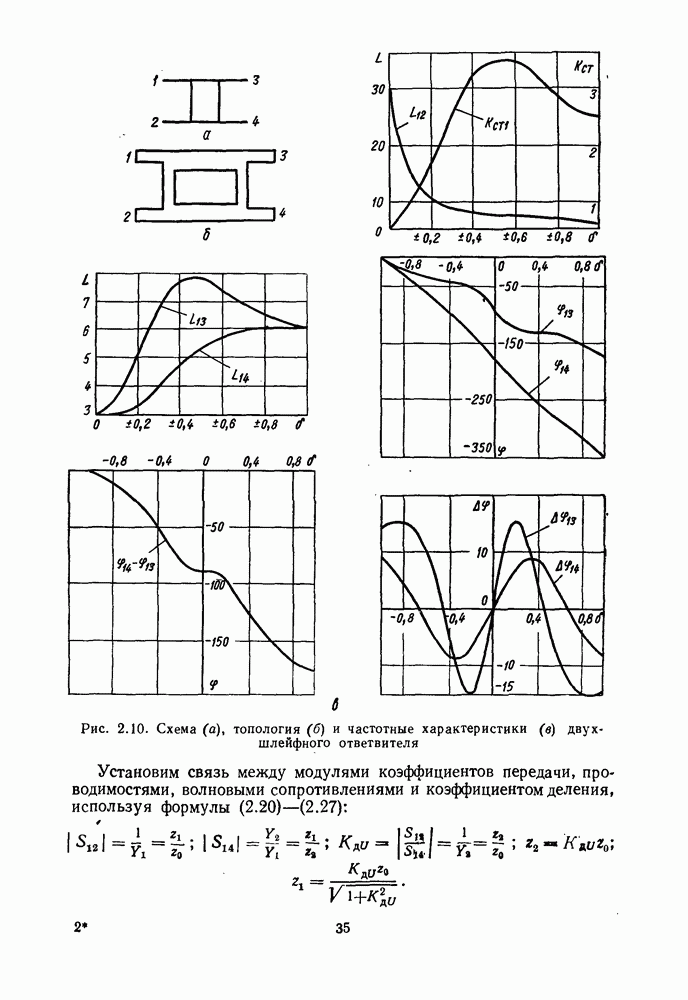

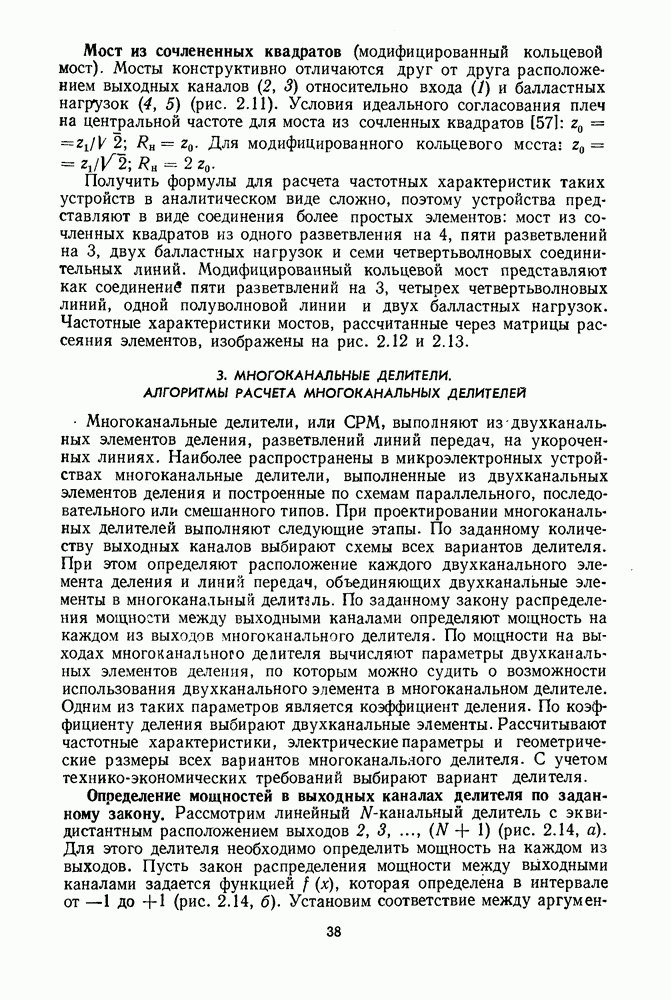

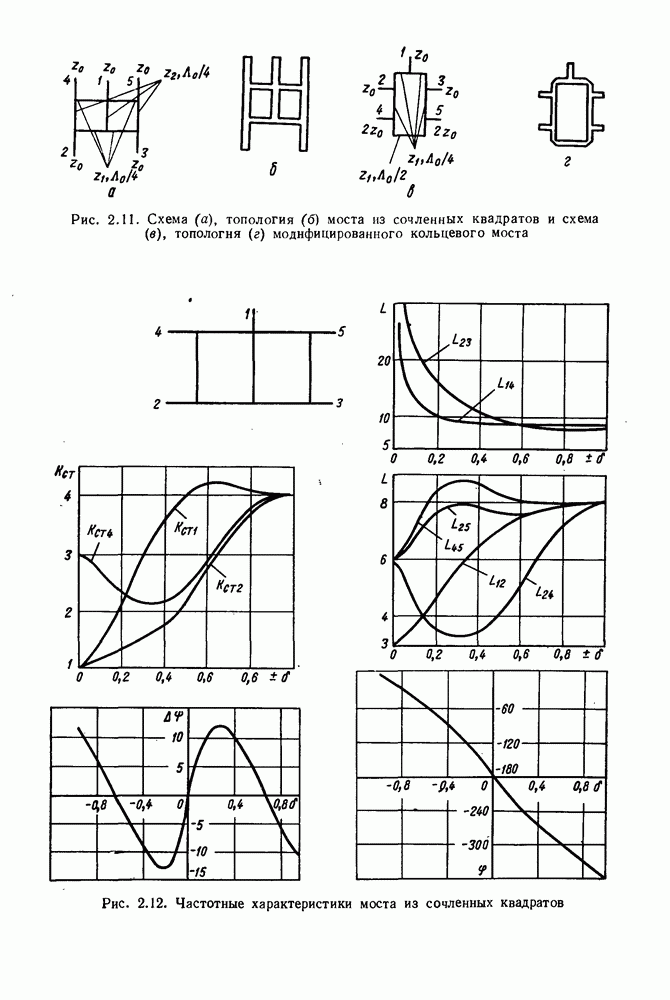

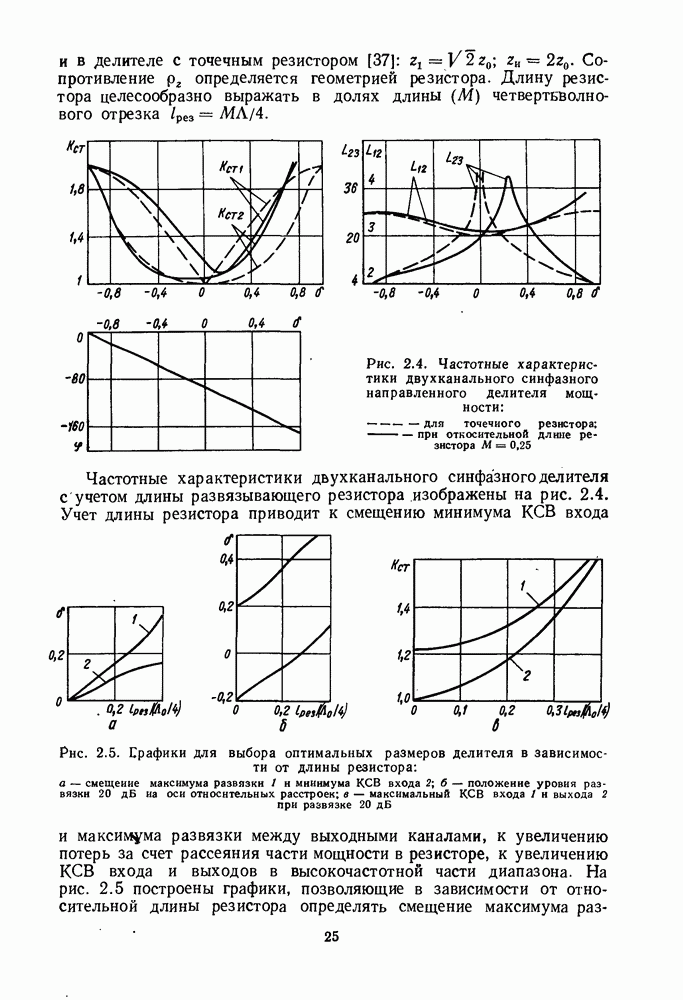

Делители, выполненные на мостах из сочлененных квадратов и симметричных кольцевых мостах, вследствие симметрии элементов не имеют разбросов амплитуд и фаз между каналами. На рис. 2.24 и 2.25 изображены частотные характеристики делителей на 16 каналов, построенных из мостов на сочлененных квадратах и на модифицированных кольцевых мостах. Таким образом, делители, выполненные на мостах из сочлененных квадратов, имеют малые диссипативные потери в узкой полосе частот. С увеличением полосы частот диссипативные потери существенно возрастают из-за рассеяния мощности в балластных резисторах. В делителях, выполненных на симметричных кольцевых мостах, диссипативные потери достигают 0,4 дБ в полосе частот 30 %. В делителях, построенных из двухканальных направленных делителей с точечными резисторами, диссипативных потерь за счет рассеяния мощности в балластных резисторах вообще нет [54], но с увеличением длин балластных резисторов потери увеличиваются и для делителя на 8 каналов составляют 0,3 дБ при длине резистора в полосе частот 30 %.
