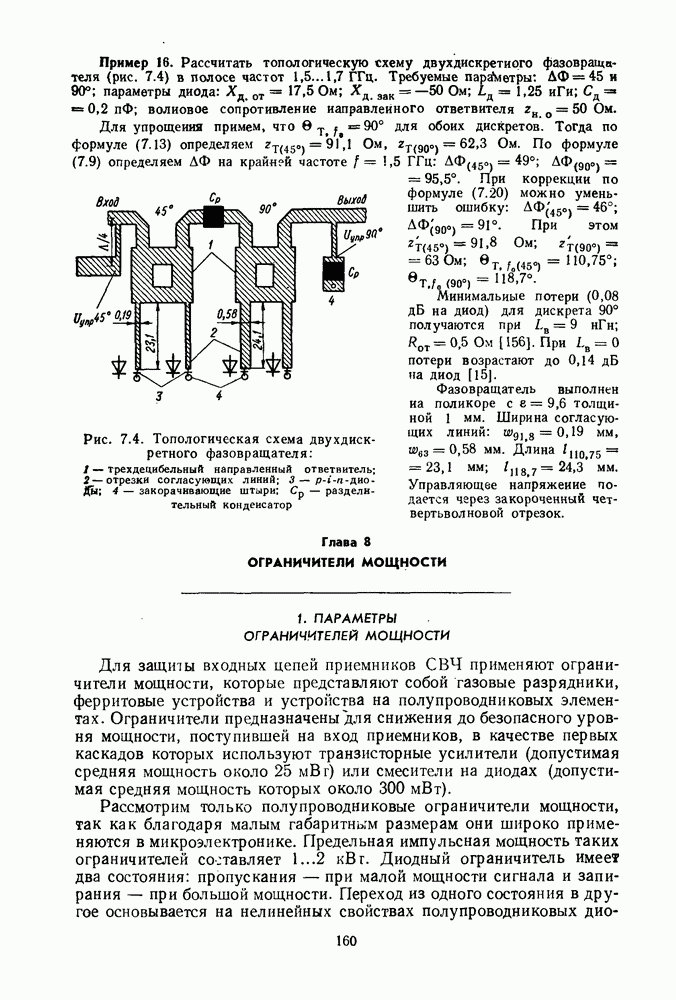

Глава 8. ОГРАНИЧИТЕЛИ МОЩНОСТИ

1. ПАРАМЕТРЫ ОГРАНИЧИТЕЛЕЙ МОЩНОСТИ

Для защиты входных цепей приемников СВЧ применяют ограничители мощности, которые представляют собой газовые разрядники, ферритовые устройства и устройства на полупроводниковых элементах. Ограничители предназначены для снижения до безопасного уровня мощности, поступившей на вход приемников, в качестве первых каскадов которых используют транзисторные усилители (допустимая средняя мощность около или смесители на диодах (допустимая средняя мощность которых около 300 мВт).

Рассмотрим только полупроводниковые ограничители мощности, так как благодаря малым габаритным размерам они широко применяются в микроэлектронике. Предельная импульсная мощность таких ограничителей составляет Диодный ограничитель имеет два состояния: пропускания — при малой мощности сигнала и запирания — при большой мощности. Переход из одного состояния в другое основывается на нелинейных свойствах полупроводниковых

диодов и осуществляется с помощью внешнего управляющего напряжения, которое образуется за счет пришедшей СВЧ мощности.

Параметры ограничителей делятся на две группы: высокого уровня и низкого уровня мощности. Параметры для высокого уровня мощности: большие потери запирания характеризующие ослабление сигнала при прохождении через ограничитель; малая просачивающаяся мощность на выходе, ограничителя; малое время восстановления Твое, определяющее продолжительность перехода ограничителя от режима запирания в режим пропускания. Параметры для низкого уровня: малые потери пропускания при малой входной мощности; малая величина коэффициента отражения от входа; широкая полоса рабочих частот; порог ограничения который определяется мощностью сигнала на входе, под воздействием которой потери пропускания увеличиваются в два раза по сравнению с потерями пропускания приминимальной мощности.
