13.9. РЕАЛИЗАЦИЯ ЗАГРАЖДАЮЩИХ ФИЛЬТРОВ ВТОРОГО ПОРЯДКА

13.9.1. ЗАГРАЖДАЮЩИЙ LRC-ФИЛЬТР

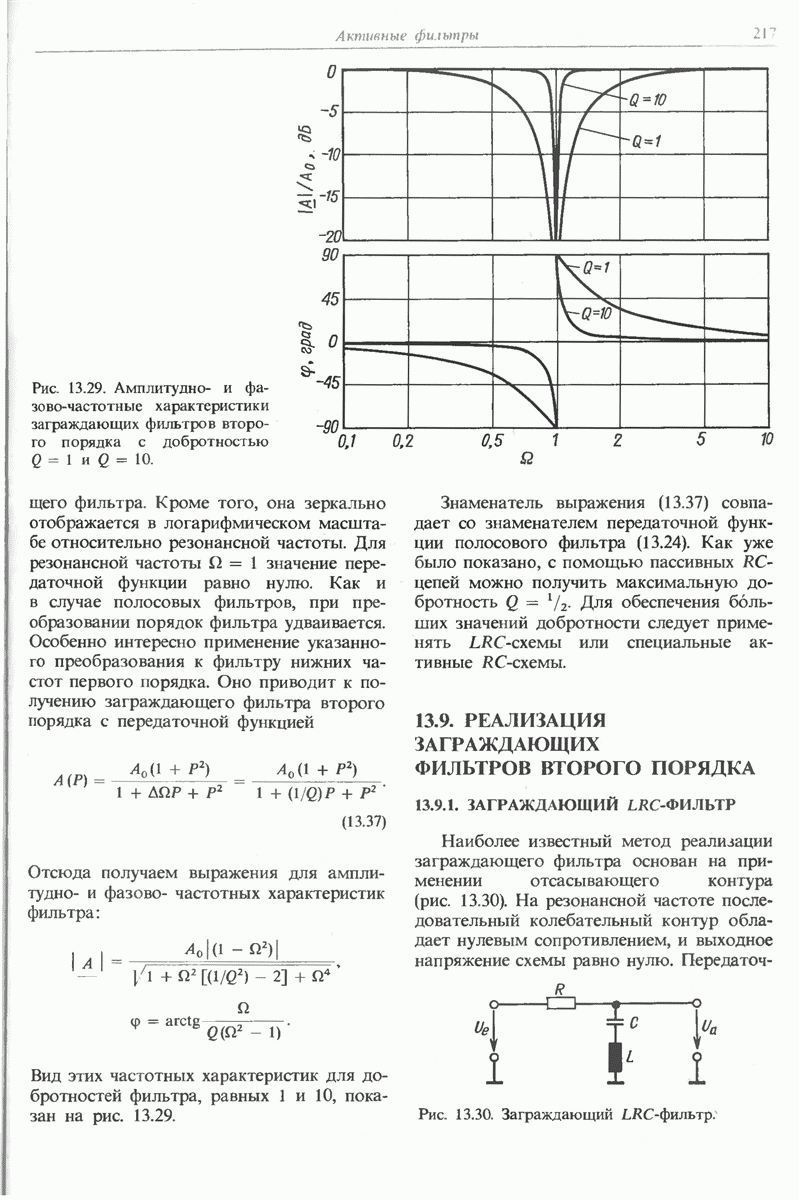

Наиболее известный метод реализации заграждающего фильтра основан на применении отсасывающего контура (рис. 13.30). На резонансной частоте последовательный колебательный контур обладает нулевым сопротивлением, и выходное напряжение схемы равно нулю.

Рис. 13.30. Заграждающий LRC-фильтр.

Передаточная функция схемы имеет вид

Отсюда следует, что резонансная частота С учетом этого запишем нормированную передаточную функцию

Добротность подавления определяется соотношением, полученным путем приравнивания коэффициентов вышеприведенного выражения и передаточной функции (13.24):

Это соотношение справедливо, если катушка индуктивности не имеет потерь. Кроме того, выходное напряжение на резонансной частоте при наличии потерь не будет точно равно нулю. Все остальные соображения относительно селективных фильтров справедливы.
