16.2.3. МОСТОВОЙ ВЫПРЯМИТЕЛЬ ДЛЯ ДВУХ СИММЕТРИЧНЫХ ОТНОСИТЕЛЬНО ЗЕМЛИ ВЫХОДНЫХ НАПРЯЖЕНИЙ

Для питания электронных схем часто требуются два равных по величине напряжения - положительное и отрицательное. Они могут быть получены с помощью двух одинаковых мостовых выпрямителей, у одного из которых заземлен положительный полюс, а у другого - отрицательный. Если выходные токи обоих источников имеют близкие величины, то имеет смысл получить оба напряжения питания при помощи одного мостового выпрямителя. Схема такого выпрямителя приведена на рис. 16.4. Средний вывод вторичной обмотки трансформатора соединяется с общей шиной. Таким образом, в любой полупериод входного напряжения на противоположных концах выходной обмотки имеются положительное и отрицательное напряжения. Во время заряда конденсатора мостовая выпрямительная схема каждый полупериод соединяет положительный конец выходной обмотки трансформатора с положительной выходной точкой схемы, а отрицательный конец с отрицательной выходной точкой.

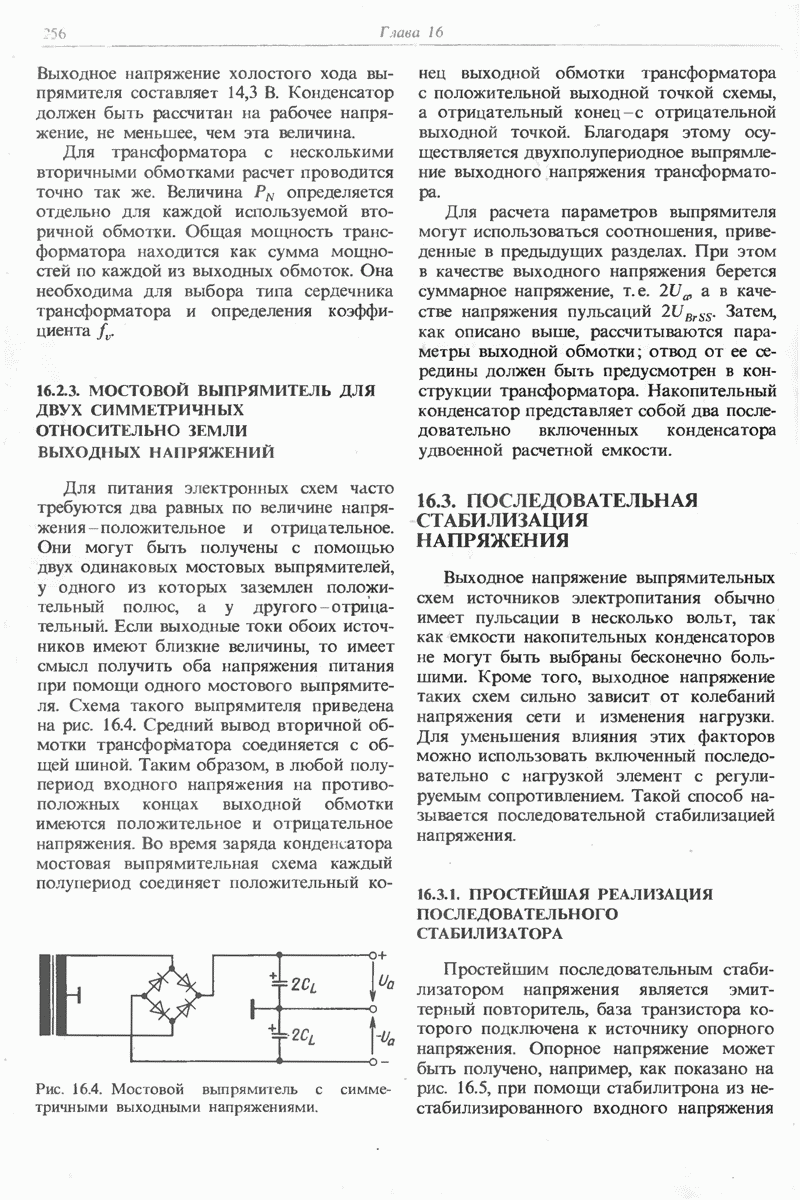

Рис. 16.4. Мостовой выпрямитель с симметричными выходными напряжениями.

Благодаря этому осуществляется двухполупериодное выпрямление выходного напряжения трансформатора.

Для расчета параметров выпрямителя могут использоваться соотношения, приведенные в предыдущих разделах. При этом в качестве выходного напряжения берется суммарное напряжение, т.е. а в качестве напряжения пульсаций Затем, как описано выше, рассчитываются параметры выходной обмотки; отвод от ее середины должен быть предусмотрен в конструкции трансформатора. Накопительный конденсатор представляет собой два последовательно включенных конденсатора удвоенной расчетной емкости.
