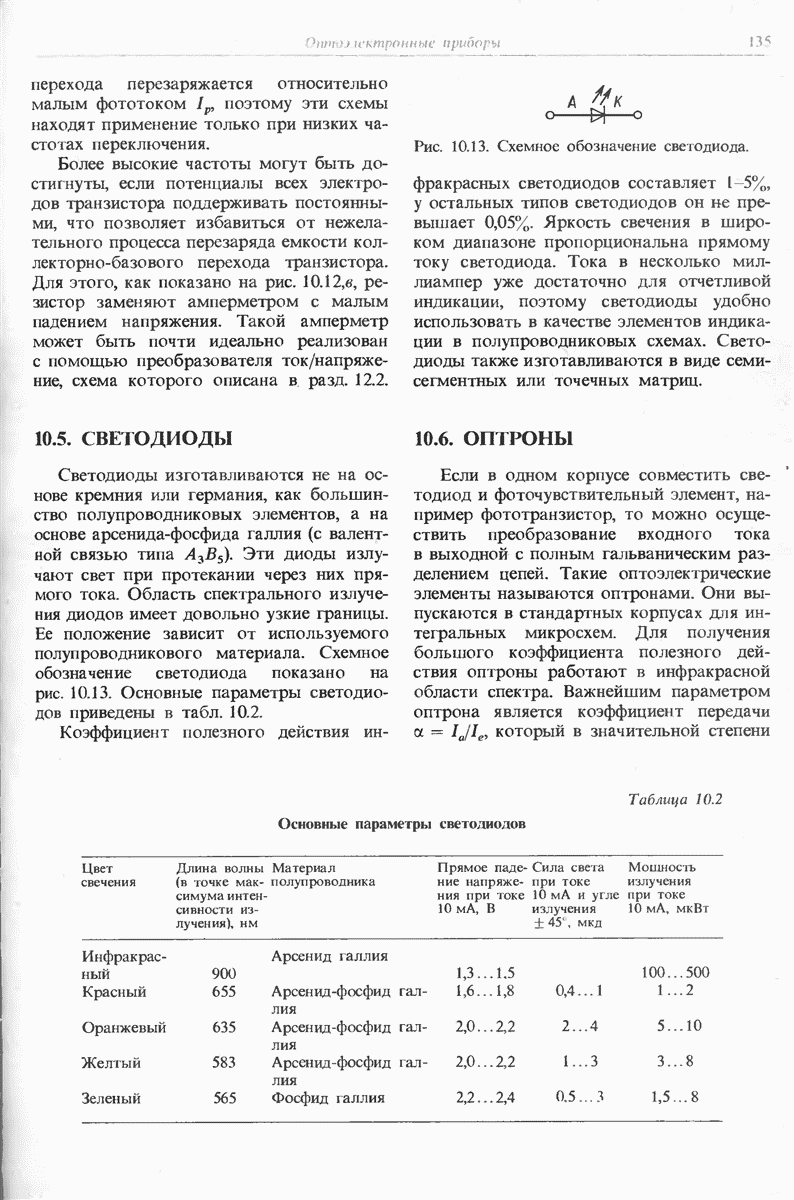

10.5. СВЕТОДИОДЫ

Светодиоды изготавливаются не на основе кремния или германия, как большинство полупроводниковых элементов, а на основе арсенида-фосфида галлия (с валентной связью типа Эти диоды излучают свет при протекании через них прямого тока. Область спектрального излучения диодов имеет довольно узкие границы. Ее положение зависит от используемого полупроводникового материала. Схемное обозначение светодиода показано на рис. 10.13. Основные параметры светодиодов приведены в табл. 10.2.

Коэффициент полезного действия инфракрасных светодиодов составляет 1-5%, у остальных типов светодиодов он не превышает 0,05%.

Рис. 10.13. Схемное обозначение светодиода.

Яркость свечения в широком диапазоне пропорциональна прямому току светодиода. Тока в несколько миллиампер уже достаточно для отчетливой индикации, поэтому светодиоды удобно использовать в качестве элементов индикации в полупроводниковых схемах. Светодиоды также изготавливаются в виде семисегментных или точечных матриц.
