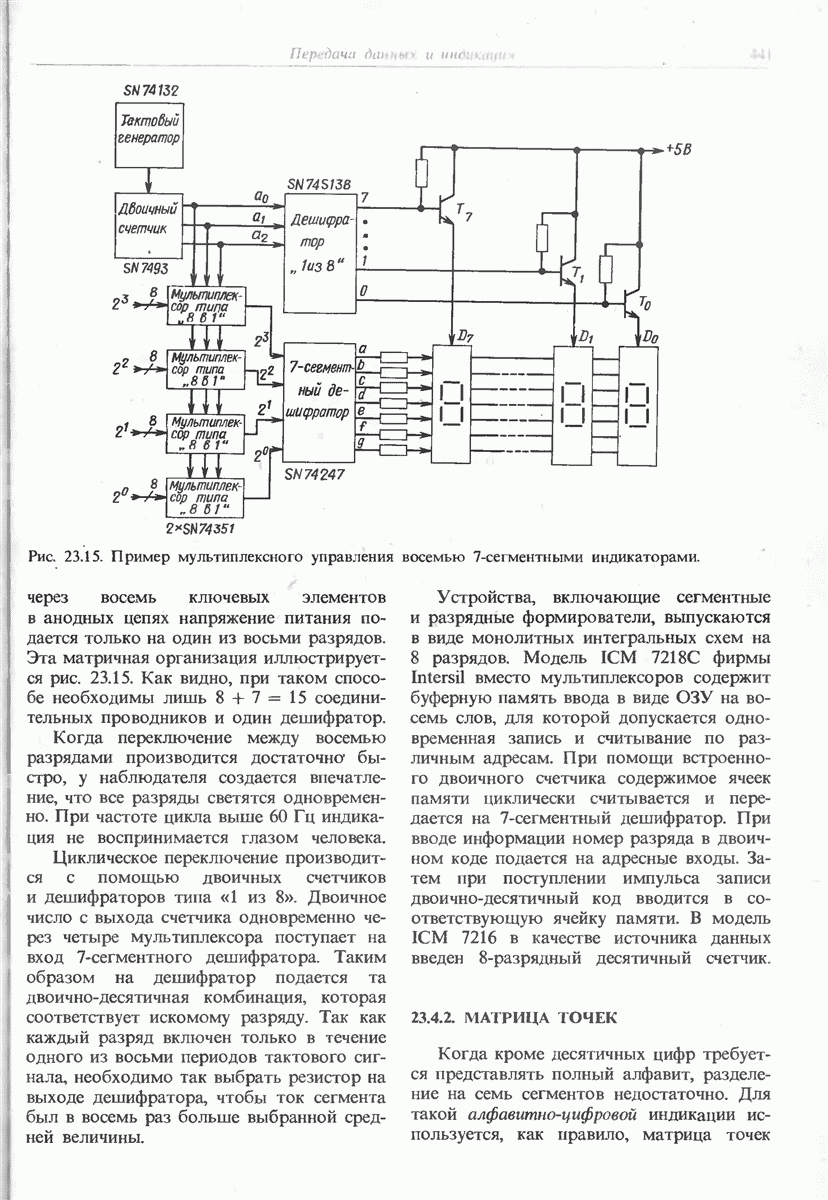

23.4.2. МАТРИЦА ТОЧЕК

Когда кроме десятичных цифр требуется представлять полный алфавит, разделение на семь сегментов недостаточно. Для такой алфавитно-цифровой индикации используется, как правило, матрица точек

Рис. 23.16. Построение матрицы точек на светодиодах.

5 x 7 (рис. 23.16). Управление ею, как и в многоразрядных 7-сегментных индикаторах, производится последовательно, например построчно.

Рис. 23.17. Символическое представление матрицы.

Для этого с помощью счетчика и дешифратора типа «1 из 8» анодное напряжение подается последовательно на выводы строк для включения в строке искомого светодиода соответствующий вывод столбца с, через резистор подключается к нулевой точке. Для показанной в качестве примера на рис. 23.17 буквы К в первой строке должны выбираться столбцы с, и во второй - с, и и т.д.

Эти коды столбца лучше всего формировать с помощью ПЗУ, которые изготавливаются в качестве знакогенератора и программируются с помощью маски (фотошаблона). фирмы Monolithic Memory, например, содержит коды для всех символов. Эти символы выбираются в соответствии с рис. 21.20 при помощи 7 адресных разрядов от до Визуально плохо различимые специальные знаки заменяются другими символами, например отобранными буквами греческого алфавита. Выбираемые номера строк кодируются в двоичной системе с помощью адресных разрядов Для примера ниже приведена часть таблицы истинности ПЗУ для символа К в положительной логике. При этом нуль соответствует низкому уровню сигнала и, следовательно, выборке столбца.

Схемотехническая реализация управления описанным знакогенератором представлена на рис. 23.18. Для построения многоразрядных индикаторов можно, например, подключить параллельно соответствующие строки всех разрядов и применить поразрядное управление столбцами отдельных знакогенераторов. Экономичнее, однако,

Таблица 23.6 (см. скан) Части таблицы истинности ПЗУ знакогенератора для представления знака К

Рис. 23.18. Схема для управления матрицей точек.

использовать один общий для всех разрядов знакогенератор в мультиплексном режиме и для каждого разряда код столбца записывать в буферную память построчно.

Следует учитывать, что некоторые ИС этого типа, например -разрядный матричный индикатор фирмы Hewlett-Packard, обладают дополнительным преимуществом: они содержат встроенную буферную память в виде регистра сдвига. Передача знаковых кодов при этом осуществляется по одной шине данных. Выпускаются следующие знакогенераторы: (фирма Motorola).
