17.5.2. КОМПАРАТОР С ПРЕЦИЗИОННЫМ ВЫХОДНЫМ НАПРЯЖЕНИЕМ

Для многих случаев применения необходимы компараторы, выходное напряжение которых принимает два фиксированных с высокой точностью значения Наиболее точный и простой способ выполнения этого условия состоит в применении аналогового коммутатора, управляемого входным напряжением обычного компаратора.

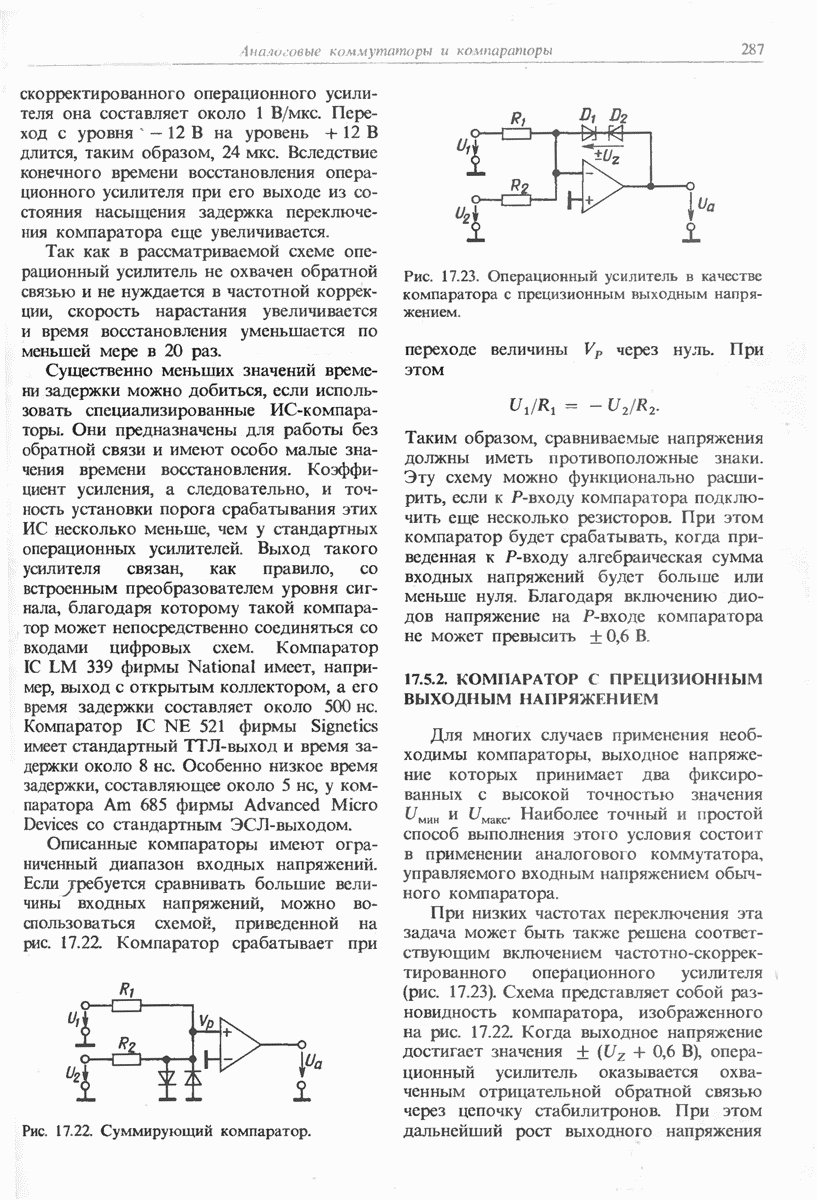

При низких частотах переключения эта задача может быть также решена соответствующим включением частотно-скоррек-тированного операционного усилителя (рис. 17.23). Схема представляет собой разновидность компаратора, изображенного на рис. 17.22. Когда выходное напряжение достигает значения операционный усилитель оказывается охваченным отрицательной обратной связью через цепочку стабилитронов. При этом дальнейший рост выходного напряжения

прекращается. Кроме того, так как операционный усилитель не насыщается, из общего времени задержки срабатывания исключается время восстановления усилителя.
