8.4. НЕСТАБИЛЬНАЯ РЕЛАКСАЦИОННАЯ СХЕМА

Если в схеме одновибратора на рис. 8.16 второй резистор обратной связи также заменить конденсатором, то оба состояния схемы будут стабильны, каждое в течение ограниченного интервала времени.

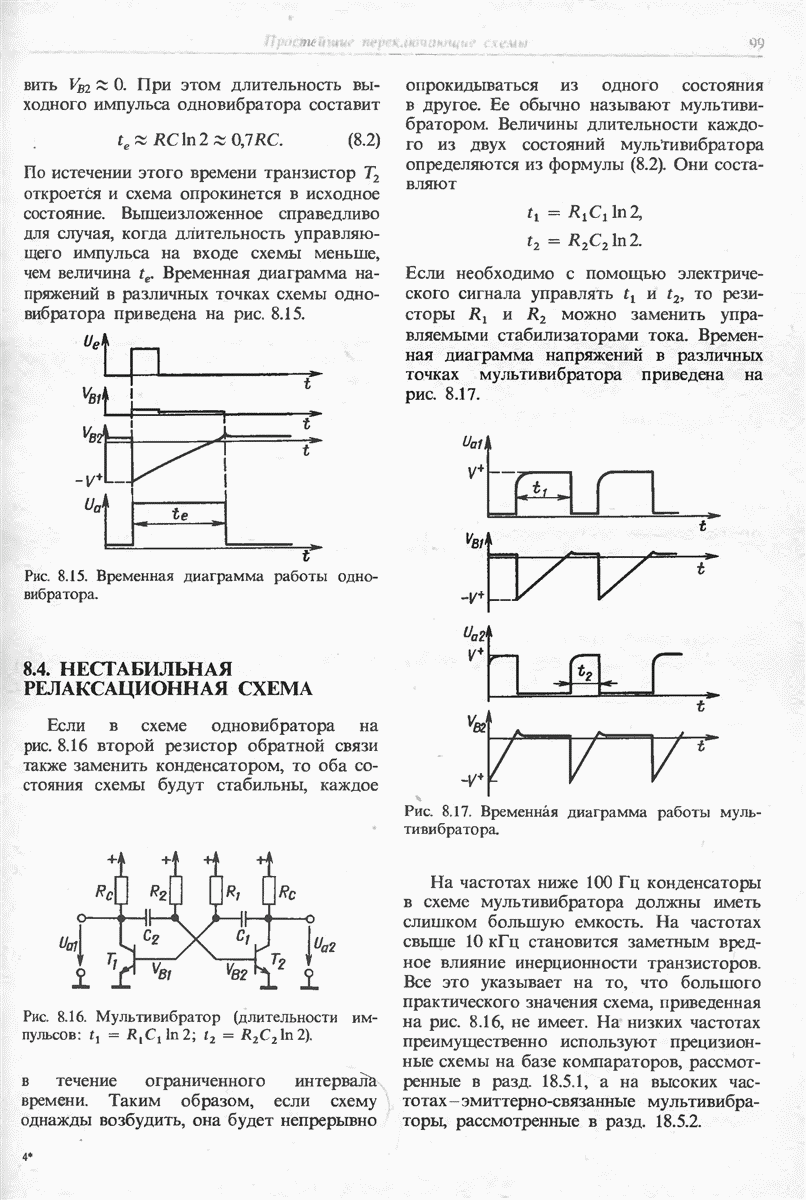

Рис. 8.16. Мультивибратор (длительности импульсов:

Таким образом, если схему однажды возбудить, она будет непрерывно опрокидываться из одного состояния в другое. Ее обычно называют мультивибратором. Величины длительности каждого из двух состояний мультивибратора определяются из формулы (8.2). Они составляют

Если необходимо с помощью электрического сигнала управлять то резисторы можно заменить управляемыми стабилизаторами тока. Временная диаграмма напряжений в различных точках мультивибратора приведена на рис. 8.17.

Рис. 8.17. Временная диаграмма работы мультивибратора.

На частотах ниже 100 Гц конденсаторы в схеме мультивибратора должны иметь слишком большую емкость. На частотах свыше становится заметным вредное влияние инерционности транзисторов. Все это указывает на то, что большого практического значения схема, приведенная на рис. 8.16, не имеет. На низких частотах преимущественно используют прецизионные схемы на базе компараторов, рассмотренные в разд. 18.5.1, а на высоких частотах - эмиттерно-связанные мультивибраторы, рассмотренные в разд. 18.5.2.
