13.10.2. РЕАЛИЗАЦИЯ ФАЗОВОГО ФИЛЬТРА ПЕРВОГО ПОРЯДКА

Легко видеть, что коэффициент передачи на низких частотах схемы на рис. 13.34 равен а на высоких — 1. Фазовый сдвиг при этом изменяется от до Схема представляет собой фазовый фильтр, если и на средних частотах коэффициент передачи равняется 1. Для того чтобы убедиться в этом, рассчитаем передаточную функцию фильтра:

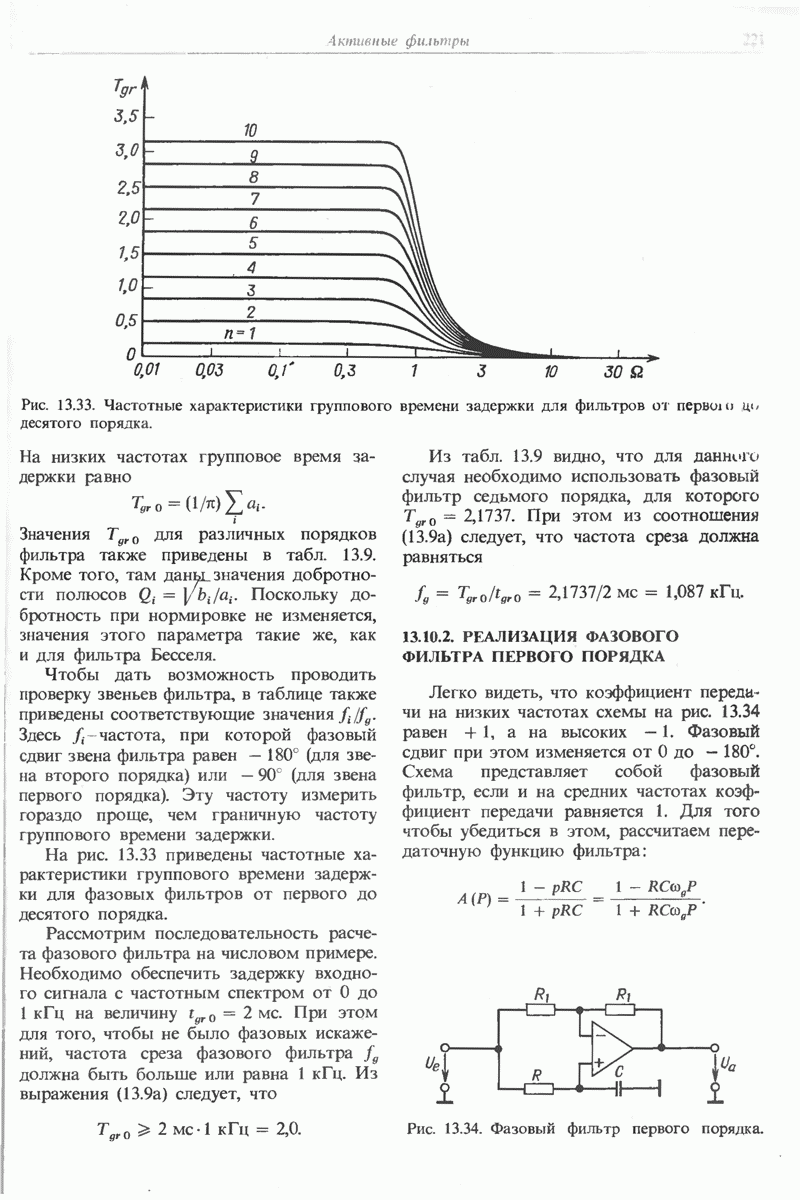

Рис. 13.34. Фазовый фильтр первого порядка.

Отсюда следует, что действительно коэффициент передачи фильтра постоянен и равен единице. Приравняв коэффициенты последнего выражения к коэффициентам передаточной функции (13.38), получим

Для низких частот граничное значение группового времени задержки может быть получено из выражения (13.40):

Фазовый фильтр первого порядка, схема которого приведена на рис. 13.34, может быть с успехом использован как широкополосный фазовращатель. Изменяя сопротивление можно установить необходимую величину фазового сдвига в диапазоне от до не меняя амплитуду выходного сигнала. Величину фазового сдвига можно оценить по формуле
