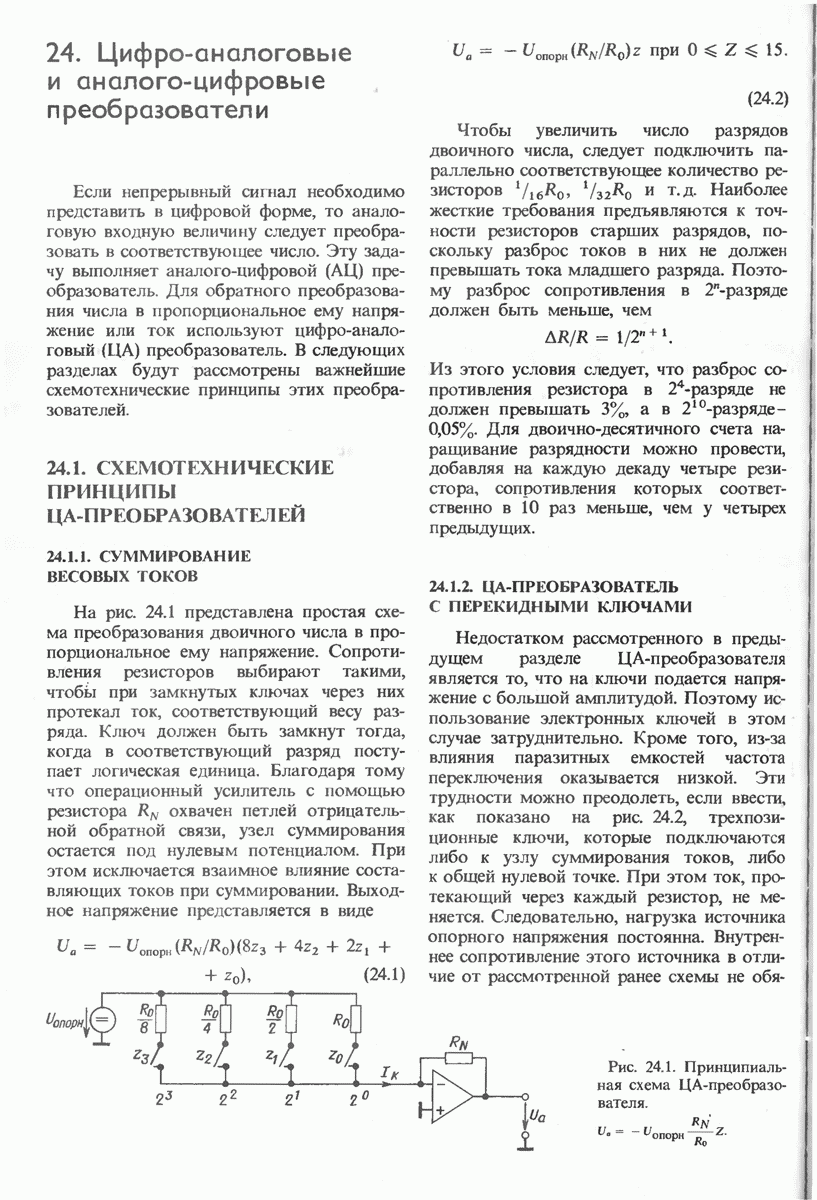

24.1.2. ЦА-ПРЕОБРАЗОВАТЕЛЬ С ПЕРЕКИДНЫМИ КЛЮЧАМИ

Недостатком рассмотренного в предыдущем разделе ЦА-преобразователя является то, что на ключи подается напряжение с большой амплитудой. Поэтому использование электронных ключей в этом случае затруднительно. Кроме того, из-за влияния паразитных емкостей частота переключения оказывается низкой. Эти трудности можно преодолеть, если ввести, как показано на рис. 24.2, трехпозиционные ключи, которые подключаются либо к узлу суммирования токов, либо к общей нулевой точке. При этом ток, протекающий через каждый резистор, не меняется. Следовательно, нагрузка источника опорного напряжения постоянна. Внутреннее сопротивление этого источника в отличие от рассмотренной ранее схемы не

Рис. 24.1. Принципиальная схема ЦА-преобразователя.

Рис. 24.2. ЦА-преобразователь с перекидными ключами.

обязательно должно быть малым. Входное сопротивление цепи (а следовательно, и сопротивление нагрузки для источника опорного напряжения) составляет
