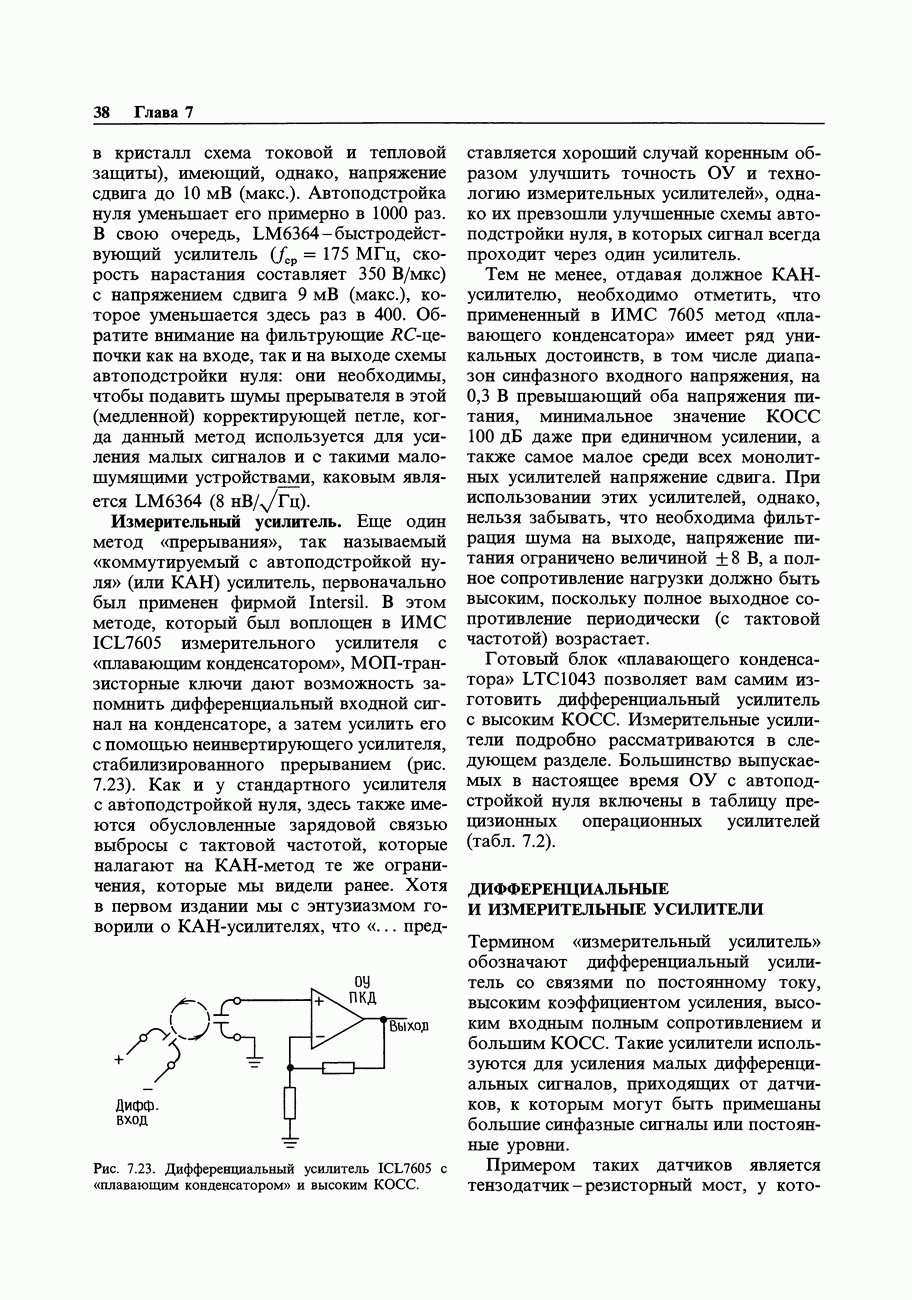

ДИФФЕРЕНЦИАЛЬНЫЕ И ИЗМЕРИТЕЛЬНЫЕ УСИЛИТЕЛИ

Термином «измерительный усилитель» обозначают дифференциальный усилитель со связями по постоянному току, высоким коэффициентом усиления, высоким входным полным сопротивлением и большим КОСС. Такие усилители используются для усиления малых дифференциальных сигналов, приходящих от датчиков, к которым могут быть примешаны большие синфазные сигналы или постоянные уровни.

Рис. 7.24. Мост из тензодатчиков, подключенный к усилителю.

Примером таких датчиков является тензодатчик - резисторный мост, у которого, деформация (удлинение материала, к которому он прикреплен) вызывает изменение сопротивления (см. разд. 15.03). В результате изменяется выходное дифференциальное напряжение моста, возбуждаемого фиксированным постоянным смещением (рис. 7.24). У всех резисторов примерно одно и то же сопротивление (типичное значение 350 Ом), но они подвергаются различной деформации. Чувствительность по всей шкале обычно равна на 1 В, поэтому диапазон изменения выходного сигнала будет равен при постоянном возбуждении 10 В. Это небольшое дифференциальное выходное напряжение пропорционально деформации и наложено на постоянный уровень 5 В. Дифференциальный усилитель должен обладать исключительно большим КОСС для усиления милливольтового дифференциального сигнала при одновременном подавлении синфазной помехи . Предположим, например, что мы хотим иметь максимальную ошибку 0,1%. Так как 0,1% от полной шкалы есть , наложенные на , КОСС должен превосходить , т. е. —108 дБ.

Рис. 7.25. Стабилизатор тока.

Способы, применяемые для создания хороших измерительных усилителей и вообще дифференциальных усилителей с высоким коэффициентом усиления, подобны только что обсуждавшейся схемотехнике. Существенными являются погрешности тока смещения, сдвига и КОСС. Начнем с обсуждения дифференциальных усилителей для некритичных применений, чтобы оценить требования к ним и схемные пути их удовлетворения.
