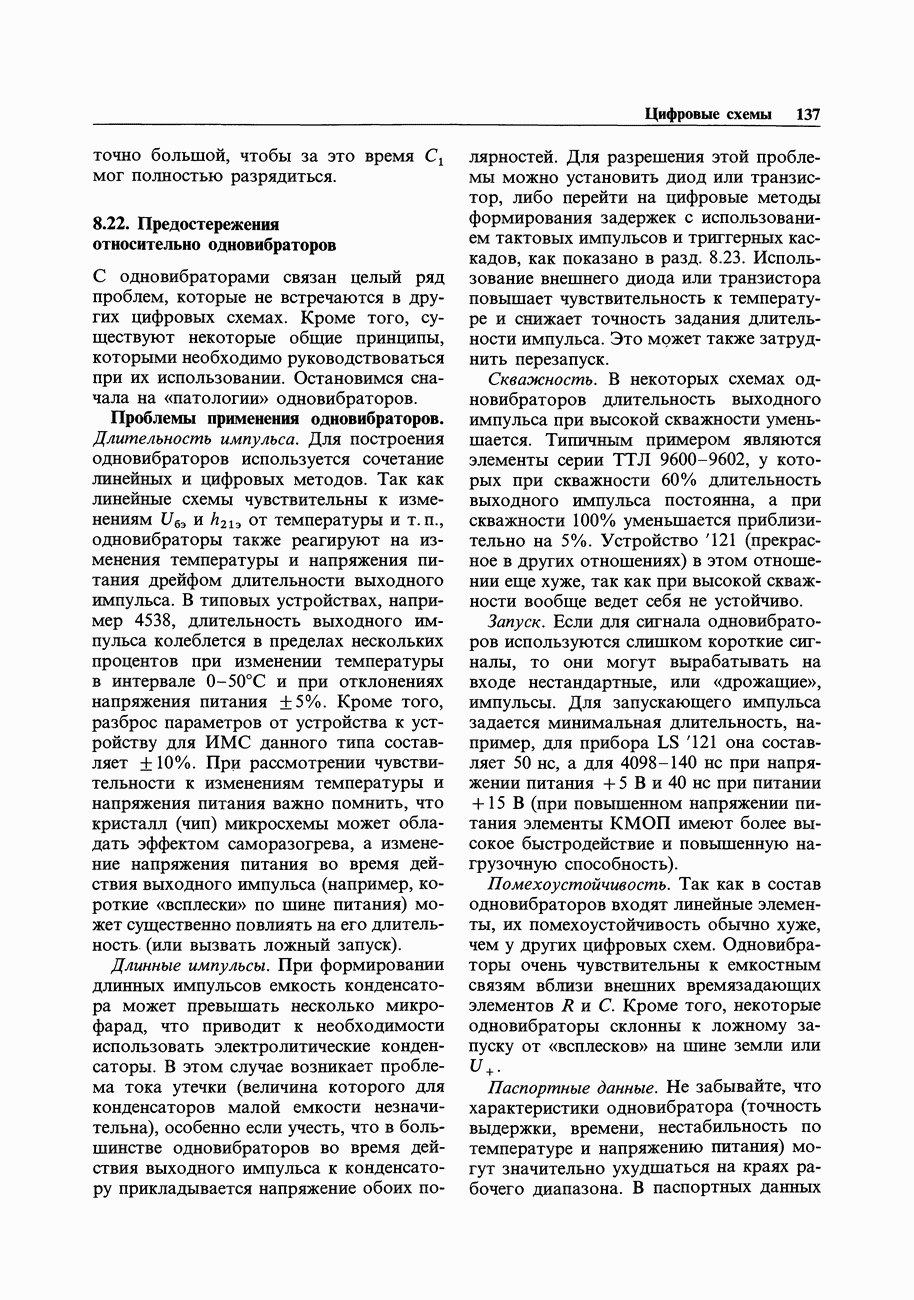

8.22. Предостережения относительно одновибраторов

С одновибраторами связан целый ряд проблем, которые не встречаются в других цифровых схемах. Кроме того, существуют некоторые общие принципы, которыми необходимо руководствоваться при их использовании. Остановимся сначала на «патологии» одновибраторов.

Проблемы применения одновибраторов.

Длительность импульса. Для построения одновибраторов используется сочетание линейных и цифровых методов. Так как линейные схемы чувствительны к изменениям от температуры и т.п., одновибраторы также реагируют на изменения температуры и напряжения питания дрейфом длительности выходного импульса. В типовых устройствах, например 4538, длительность выходного импульса колеблется в пределах нескольких процентов при изменении температуры в интервале и при отклонениях напряжения питания . Кроме того, разброс параметров от устройства к устройству для ИМС данного типа составляет При рассмотрении чувствительности к изменениям температуры и напряжения питания важно помнить, что кристалл микросхемы может обладать эффектом саморазогрева, а изменение напряжения питания во время действия выходного импульса (например, короткие «всплески» по шине питания) может существенно повлиять на его длительность (или вызвать ложный запуск).

Длинные импульсы. При формировании длинных импульсов емкость конденсатора может превышать несколько микрофарад, что приводит к необходимости использовать электролитические конденсаторы. В этом случае возникает проблема тока утечки (величина которого для конденсаторов малой емкости незначительна), особенно если учесть, что в большинстве одновибраторов во время действия выходного импульса к конденсатору прикладывается напряжение обоих полярностей. Для разрешения этой проблемы можно установить диод или транзистор, либо перейти на цифровые методы формирования задержек с использованием тактовых импульсов и триггерных каскадов, как показано в разд. 8.23. Использование внешнего диода или транзистора повышает чувствительность к температуре и снижает точность задания длительности импульса. Это может также затруднить перезапуск.

Скважность. В некоторых схемах одновибраторов длительность выходного импульса при высокой скважности уменьшается. Типичным примером являются элементы серии ТТЛ 9600-9602, у которых при скважности 60% длительность выходного импульса постоянна, а при скважности 100% уменьшается приблизительно на 5%. Устройство 121 (прекрасное в других отношениях) в этом отношении еще хуже, так как при высокой скважности вообще ведет себя не устойчиво.

Запуск. Если для сигнала одновибраторов используются слишком короткие сигналы, то они могут вырабатывать на входе нестандартные, или «дрожащие», импульсы. Для запускающего импульса задается минимальная длительность, например, для прибора LS 121 она составляет , а для при напряжении питания при питании (при повышенном напряжении питания элементы КМОП имеют более высокое быстродействие и повышенную нагрузочную способность).

Помехоустойчивость. Так как в состав одновибраторов входят линейные элементы, их помехоустойчивость обычно хуже, чем у других цифровых схем. Одновибраторы очень чувствительны к емкостным связям вблизи внешних времязадающих элементов R и С. Кроме того, некоторые одновибраторы склонны к ложному запуску от «всплесков» на шине земли или .

Паспортные данные. Не забывайте, что характеристики одновибратора (точность выдержки, времени, нестабильность по температуре и напряжению питания) могут значительно ухудшаться на краях рабочего диапазона.

В паспортных данных на устройство обычно задается диапазон длительностей выходного импульса, в котором оно имеет хорошие характеристики, и это может ввести в заблуждение. Кроме того, могут наблюдаться различия в тех же самых номерах изделий, когда они выпускаются различными изготовителями. Читайте паспортные данные тщательно!

Рис. 8.67. Цифровая задержка (б) заменяет задержку на одновибраторах (а).

Развязка по выходу. Вообще, в любом цифровом устройстве, содержащем триггеры, выходы должны быть буферированы (с помощью вентиля, инвертора, возможно, интерфейсной схемы типа линейного формирователя - возбудителя или драйвера) до того, как они поступят на кабель или внешний прибор. Если устройство типа одновибратора подключается к кабелю непосредственно, то его работа может стать неустойчивой за счет влияния нагрузочной емкости и отражения сигналов в кабеле.

Общие соображения по применению одновибраторов.

При использовании одновибраторов для формирования импульсной последовательности убедитесь в том, что на «концах» не будут вырабатываться дополнительные импульсы, т. е. что сигналы, разрешающие запуск одновибратора, сами не производят его запуск. Это легко сделать, если тщательно просмотреть таблицу истинности. Не увлекайтесь применением одновибраторов, хотя заманчиво ставить их везде, где только можно, и наблюдать, как импульсы от них разбегаются во все точки схемы. Схемы, содержащие большое число одновибраторов, свидетельствуют о неопытности разработчика. Кроме указанных проблем существуют еще и дополнительные сложности, связанные с тем, что схема, насыщенная одновибраторами, не допускает существенной регулировки тактовой частоты, поскольку все выдержки времени в схеме настроены на определенный порядок возникновения событий. Если есть возможность выполнить те же функции без применения одновибраторов, ею надо воспользоваться. Пример такой схемы показан на рис. 8.67.

Предположим, что требуется сформировать по спаду входного сигнала импульс, а затем еще один, задержанный по отношению к первому. Эти импульсы могут использоваться для предварительной установки схемы и запуска операций, перед которыми требовалось выполнить некоторые предварительные действия, о завершении которых сообщает спад входного сигнала. Так как для управления остальной частью схемы скорее всего используются тактовые импульсы, будем предполагать, что сигнал на D-входе снимается синхронно с передним фронтом такта. В схеме на рис. 8.67, а входной перепад запускает первый одновибратор, который по концу своего выходного импульса запускает второй одновибратор.

В схеме на рис. 8.67, б то же самое делается при помощи -триггеров, которые вырабатывают на выходе импульсы с длительностью, равной одному периоду тактовой частоты. В отличие от асинхронной схемы, в которой триггеры включаются каскадно, данная схема является синхронной. По ряду причин, в частности связанных с помехоустойчивостью, предпочтительнее применять синхронные системы. Если необходимо формировать импульсы большей длительности, можно использовать ту же самую схему, но взяв при этом другую тактовую частоту, которую можно получить путем деления основной (высокочастотной) тактовой последовательности с помощью цепочки счетных триггеров. В этом случае основной тактовый сигнал может использоваться для тактирования -триггеров. Как правило, в синхронных системах имеется несколько серий тактовых импульсов, образованных в результате деления основной частоты.
