7.25. Межприборное заземление

Идея главной точки заземления внутри одного прибора хороша, но что делать, если сигнал идет из одного прибора в другой и у каждого из них свое представление о «земле»? Рекомендуем несколько предложений.

Сигналы высокого уровня.

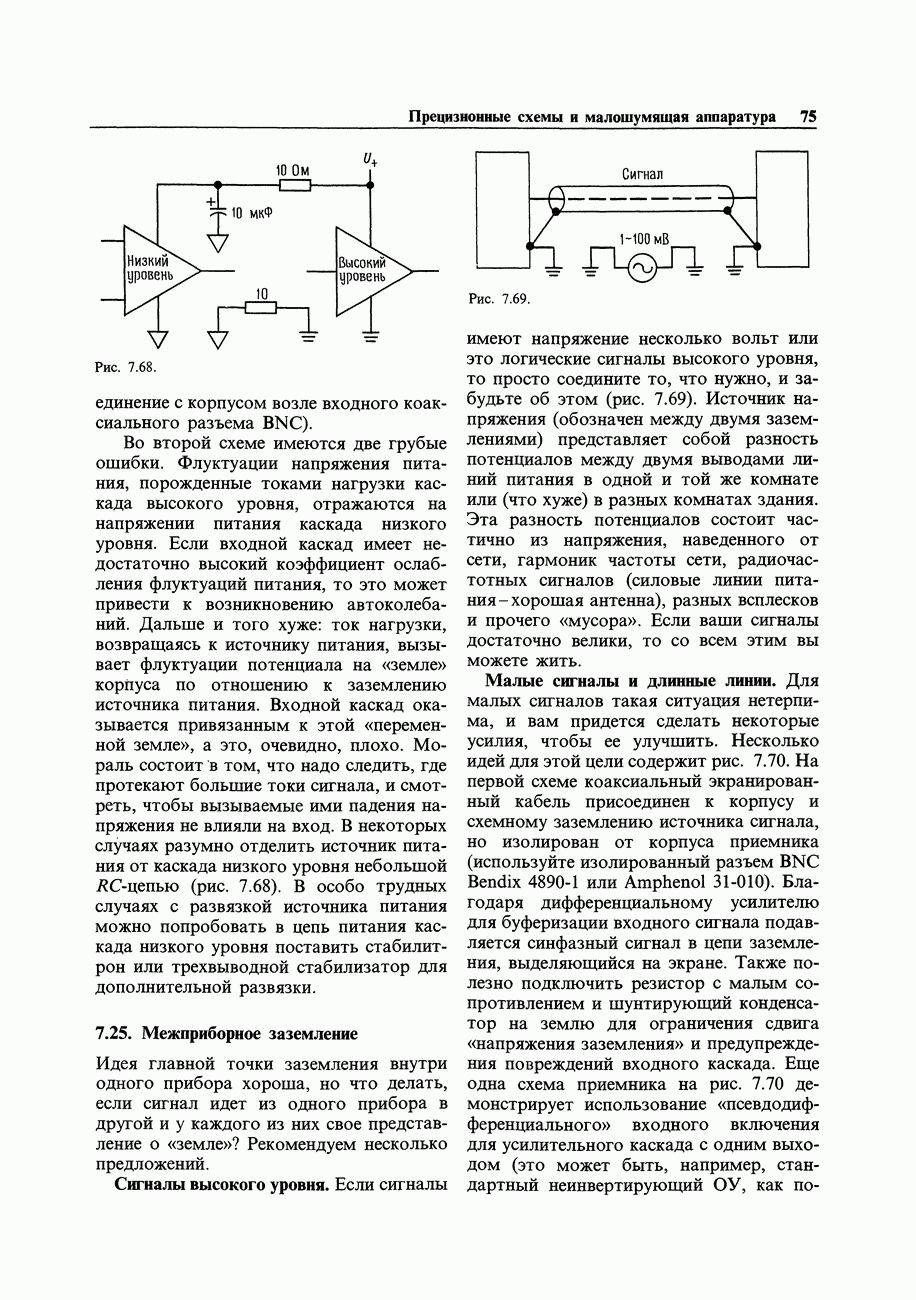

Если сигналы имеют напряжение несколько вольт или это логические сигналы высокого уровня, то просто соедините то, что нужно, и забудьте об этом (рис. 7.69). Источник напряжения (обозначен между двумя заземлениями) представляет собой разность потенциалов между двумя выводами линий питания в одной и той же комнате или (что хуже) в разных комнатах здания. Эта разность потенциалов состоит частично из напряжения, наведенного от сети, гармоник частоты сети, радиочастотных сигналов (силовые линии питания - хорошая антенна), разных всплесков и прочего «мусора». Если ваши сигналы достаточно велики, то со всем этим вы можете жить.

Малые сигналы и длинные линии.

Для малых сигналов такая ситуация нетерпима, и вам придется сделать некоторые усилия, чтобы ее улучшить. Несколько идей для этой цели содержит рис. 7.70. На первой схеме коаксиальный экранированный кабель присоединен к корпусу и схемному заземлению источника сигнала, но изолирован от корпуса приемника (используйте изолированный разъем BNC Bendix 4890-1 или Amphenol 31-010). Благодаря дифференциальному усилителю для буферизации входного сигнала подавляется синфазный сигнал в цепи заземления, выделяющийся на экране. Также полезно подключить резистор с малым сопротивлением и шунтирующий конденсатор на землю для ограничения сдвига «напряжения заземления» и предупреждения повреждений входного каскада. Еще одна схема приемника на рис. 7.70 демонстрирует использование «псевдодифференциального» входного включения для усилительного каскада с одним выходом (это может быть, например, стандартный неинвертирующий ОУ, как показано на схеме).

Рис. 7.70. Цепи заземления с экранированными кабелями для сигналов низкого уровня.

Сопротивление 10 Ом включенного между общей точкой усилителя и схемной землей резистора достаточно велико (во много раз больше полного сопротивления заземления источника), так что потенциал в этой точке задает опорная земля источника сигнала. Разумеется, любой шум, присутствующий в этом узле схемы, появится также на выходе, однако это становится неважным, если каскад имеет достаточно высокий коэффициент усиления , поскольку отношение полезного сигнала к шумам заземления увеличивается в раз. Таким образом, хотя данная схема не является подлинно дифференциальной (обладающей бесконечным КОСС), тем не менее работает она достаточно хорошо (с эффективным КОСС, равным ). Такой прием псевдодифференциального включения с отслеживанием потенциала земли можно использовать также для сигналов низкого уровня внутри самого прибора, когда возникают проблемы с шумами заземления.

Во второй схеме используется экранированная витая пара, экран которой присоединен к корпусу на обоих концах. Это не опасно, так как по экрану сигнал не идет. Дифференциальный усилитель используется, как и раньше, на приемном конце.

Рис. 7.71. Схема защиты входа приемника сигналов с очень длинной линии.

Если передается логический сигнал, то имеет смысл передавать дифференциальный сигнал (сигнал и его инверсию), как показано на рисунке. Во входных каскадах приемной стороны можно применять обычные дифференциальные усилители или, если очень сильны помехи от земли, специальные «изолированные» усилители (выпускаются фирмами Analog Devices и Burr-Brown). Последние могут работать при киловольтных синфазных сигналах. Также работают оптоэлектронные изолирующие модули, в некоторых случаях - это удобное решение для передачи цифровых сигналов.

На радиочастотах подходящий способ подавления синфазного сигнала на приемном конце дает трансформаторная связь; она также облегчает получить дифференциальный биполярный сигнал на передающем конце. Трансформаторы также популярны в звуковой аппаратуре, хотя они громоздки и ведут к некоторому искажению сигнала.

Для очень длинных кабельных линий (измеряемых милями) полезно принять меры против больших токов в экранах на радиочастотах. Способ достижения этого показан на рис. 7.71. Как было показано выше, дифференциальный усилитель работает с витой парой и на него не влияет напряжение экрана. Путем связи экрана через небольшую катушку индуктивности с корпусом удается сохранить малое напряжение постоянного тока, а большие радиочастотные токи исключить. На этой схеме показана также защита от выхода синфазного напряжения за пределы .

Хорошая схема защиты многопроводного кабеля, в котором требуется исключить синфазные наводки, показана на рис. 7.72. Так как у всех сигналов эта наводка одна и та же, то единственный провод, подключенный к земле на передающем конце, служит для компенсации синфазных сигналов во всех проводах сигнала. Просто этот сигнал считывается по отношению к земле на приемном конце и используется как опорный входной сигнал для всех дифференциальных усилителей, работающих с остальными сигналами.

Рис. 7.72. Подавление синфазной помехи при пользовании длинным многожильным кабелем.

Приведенные схемы хорошо подавляют синфазные помехи на низких и средних частотах, но против радиочастотных помех они могут оказаться неэффективными из-за низкого КОСС в приемном дифференциальном усилителе. Одной из возможностей здесь оказывается закрутка кабеля целиком вокруг ферритового тора (рис. 7.73). Это увеличивает последовательную индуктивность кабеля в целом, повышает полное сопротивление синфазному сигналу на высокой частоте и облегчает возможность шунтирования его на дальнем конце парой конденсаторов малой емкости на землю. Эквивалентная схема показывает, почему это происходит без ослабления дифференциального сигнала: у вас есть последовательные индуктивности, включенные в сигнальные линии и экран, но поскольку они образуют трансформатор с единичным отношением числа витков, дифференциальный сигнал не изменяется. Это есть на самом деле продольный трансформатор», который описывается в разд. 13.10.

Плавающий источник сигнала.

Та же несогласованность напряжений заземления в разных местах проявляется еще более серьезно на входах низкого уровня, поскольку там сигналы очень малы. Примером является головка магнитофона или другой источник сигнала, для которого нужна экранированная сигнальная линия. Если заземлить экран на обоих концах, то разность напряжений заземления появится в качестве сигнала на входе усилителя. Лучше всего отделить экран от заземления в источнике (рис. 7.74).

Рис. 7.73.

Рис. 7.74.

Изолирующие усилители.

Другим решением серьезных проблем, связанных с заземлением, является использование «изолирующего усилителя». Изолирующие усилители - это готовые устройства, предназначенные для передачи аналогового сигнала (с полосой частот, начинающейся с постоянного тока) от схемы с одним опорным уровнем заземления к другой схеме, имеющей совершенно другую землю (рис. 7.75). На практике в некоторых экзотических ситуациях потенциалы этих «земель» могут отличаться на много киловольт! Применение изолирующих усилителей обязательно в медицинской электронике - там, где электроды прикладываются к телу человека, с тем, чтобы полностью изолировать такие контакты от измерительных схем, запитанных непосредственно от сети переменного тока. В выпускаемых в настоящее время изолирующих усилителях используется один из следующих трех методов:

1. Трансформаторная изоляция (развязка) несущего сигнала высокой частоты, подвергнутого частотной или широтно-импульсной модуляции относительно узкополосным сигналом (с частотой от 0 до или около того), который необходимо изолировать (рис. 7.76). Этот метод применяется во всех изолирующих усилителях фирмы Analog Devices, а также в ряде устройств фирмы Burr-Brown. Изолирующие усилители с трансформаторной развязкой имеют удобную особенность: питание постоянного тока подается только на одну сторону (передающую или приемную); у всех у них в корпусе встроен преобразователь постоянного напряжения в постоянное напряжение с трансформаторной связью.

Рис. 7.75. Концепция изолирующего усилителя.

Рис. 7.76. Изолирующий усилитель с трансформаторной связью. (Analog Devices).

Усилители такого типа обеспечивают изоляцию до и имеют типичную полосу пропускания порядка , хотя некоторые устройства работают с сигналами до .

2. Оптоэлектронная передача сигнала через светодиод на передающем конце и фотодиод на стороне приемника. Типичным примером использования этого метода служит ISO 100 фирмы Burr-Brown.

Рис. 7.77. Аналоговый изолирующий усилитель с оптической связью.

Здесь не требуется высокочастотной несущей, поскольку сигналы, будь они даже постоянного тока, можно передавать оптически. Для того чтобы добиться хорошей линейности, Burr-Brown использовала изящный ход: свет от светодиода падает также на второй (согласованный с первым) фотодиод, включенный на передающем конце по схеме обратной связи, так что нелинейности свето- и фотодиода взаимно уничтожаются; см. рис. 7.77. ISO 100 требует источников питания на обоих концах, изолирует до 750 В и имеет полосу .

Рис. 7.78. Изолирующий усилитель с емкостной связью.

3. Изоляция за счет емкостной связи по высокочастотной несущей, модулированной по частоте сигналом, который необходимо изолировать (рис. 7.78). Представителями этого метода являются ISO 102, ISO 106 и ISO 122 фирмы Burr-Brown (рис. 7.79). Здесь нет обратной связи, как и при трансформаторной изоляции, но для большинства моделей нужны источники питания на обоих концах. Это обычно не доставляет трудностей, поскольку у вас, скорее всего, должны быть электронные схемы на обоих концах, генерирующие и использующие сигнал. Если это не так, то вы можете достать изолированный преобразователь постоянного напряжения для использования его в такого рода усилителе. ISO 106 обеспечивает изоляцию до и имеет полосу пропускания .

Рис. 7.79. Изолирующий усилитель ISO 106 фирмы Burr-Brown. (Burr-Brown Corporation).

Все изолирующие усилители такого рода предназначены для работы с аналоговыми сигналами и обладают умеренной полосой пропускания; стоимость каждого из них лежит в пределах от 25 до 100 долл. Такого же плана проблемы заземления могут возникать и в цифровых схемах, где они решены просто и эффективно: выпускаются изоляторы с оптической связью (оптоизоляторы) с большим выбором полосы (до 10 МГц и более), изолирующие разность потенциалов в несколько киловольт и имеющие низкую стоимость (1-2 долл.). Мы познакомимся с ними в гл. 9.

Защита сигнала.

К этому вопросу тесно примыкает защита сигнала - изящный способ уменьшения эффектов входной емкости и утечек при малых сигналах и большом полном сопротивлении. Если вы работаете с сигналами от микроэлектродов или емкостных датчиков с внутренним полным сопротивлением в сотни мегаом, то даже входная емкость в несколько пикофарад может в этом случае совместно с этим сопротивлением образовать фильтр нижних частот со спадом, начинающимся с нескольких герц! К тому же конечное значение сопротивления изоляции в соединительном кабеле легко может на порядки ухудшить рабочие параметры усилителя со сверхнизким током входного сигнала (ток смещения меньше пикоампера) за счет утечек. Обе эти проблемы разрешаются путем использования защитного электрода (рис. 7.80).

Рис. 7.80. Применение «защитного» экрана для увеличения входного полного сопротивления.

Внутренний экран соединен с повторителем; это эффективно исключает токи и резистивных, и емкостных утечек за счет нулевой разности потенциалов между сигнальным проводом и его окружением. Внешний заземленный экран предохраняет от помех защитный электрод; не доставляет хлопот работа повторителя на емкость и утечку между экранами, так как у повторителя малое полное выходное сопротивление.

Рис. 7.81. Схема образования помех от цифровых схем в линейном аналоговом сигнале.

Однако не следует применять этот прием чаще, чем это необходимо; имеет смысл ставить повторитель как можно ближе к источнику сигнала, защищая лишь небольшой отрезок кабеля, соединяющий повторитель и источник. Передавать сигнал после повторителя с его низким выходным полным сопротивлением к отдаленному усилителю можно и по обычному экранированному кабелю. Защиту сигнала мы рассмотрим в разд. 15.08 в связи с микроэлектродами с большим полным сопротивлением.

Влияние на выходные сигналы.

Как правило, выходное сопротивление ОУ настолько мало, что не надо заботиться о емкостных наводках на выходной сигнал. Однако в случае наличия высокочастотной или быстропереключающейся помехи основание для беспокойства имеется, особенно если от выходного сигнала требуется более или менее приличная точность. Рассмотрим пример на рис. 7.81. Прецизионный сигнал усиливается с помощью ОУ и проходит через область пространства, содержащую логические элементы с сигналами, дискретно изменяющимися со скоростью нарастания . Выходное полное сопротивление замкнутого ОУ повышается с частотой, достигая значений от 10 до 100 Ом на частоте 1 МГц (см. разд. 7.07). Какой должна быть наибольшая допустимая паразитная емкость связи, если влияние помехи должно быть меньше разрешения аналогового сигнала Удивительный .

Есть несколько решений этого вопроса. Лучше всего держать ваш маленький аналоговый сигнал подальше от скопления быстропереключающихся сигналов. Средней величины конденсатор, шунтирующий выход ОУ (возможно, с небольшим последовательным резистором для обеспечения устойчивости ОУ), может исправить положение, хотя и снизит скорость нарастания. Грубо говоря, конденсатор снижает частоту воспринимаемых помех до такого значения, при котором обратная связь усилителя может их подавить. Несколько сот пикофарад на землю придадут достаточную устойчивость аналоговому сигналу высокой частоты (представьте себе емкостный делитель напряжения). Еще одна возможность - это применить буферный усилитель с низким полным выходным сопротивлением, как , или мощный ОУ типа . Не пренебрегайте также возможностью использовать экранирование, витые пары и близость к платам заземления для уменьшения влияний.
