7.08. Усилители с автоподстройкой нуля (стабилизированные прерыванием)

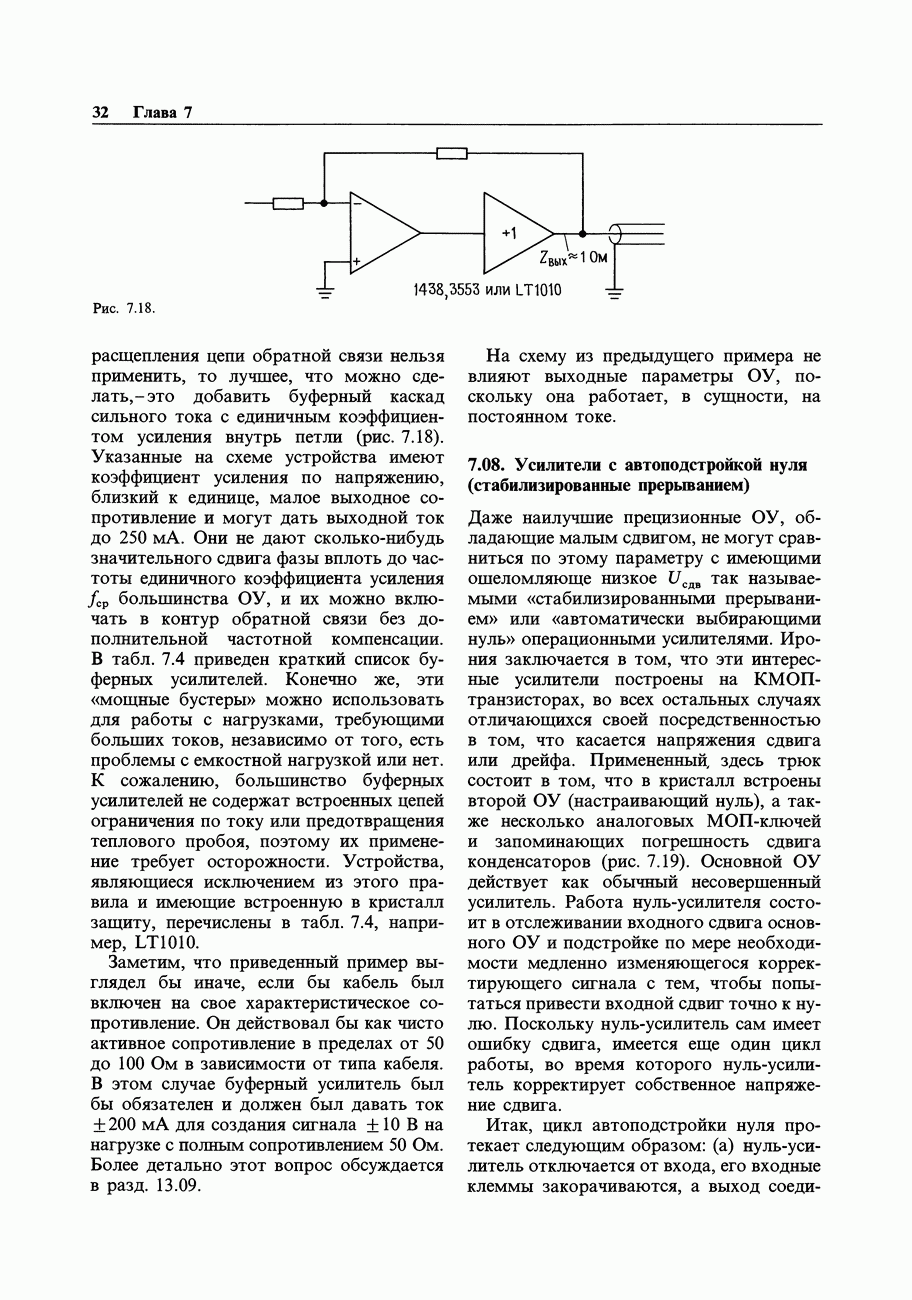

Даже наилучшие прецизионные ОУ, обладающие малым сдвигом, не могут сравниться по этому параметру с имеющими ошеломляюще низкое так называемыми «стабилизированными прерыванием» или «автоматически выбирающими нуль» операционными усилителями. Ирония заключается в том, что эти интересные усилители построены на КМОП-транзисторах, во всех остальных случаях отличающихся своей посредственностью в том, что касается напряжения сдвига или дрейфа. Примененный, здесь трюк состоит в том, что в кристалл встроены второй ОУ (настраивающий нуль), а также несколько аналоговых МОП-ключей и запоминающих погрешность сдвига конденсаторов (рис. 7.19). Основной ОУ действует как обычный несовершенный усилитель. Работа нуль-усилителя состоит в отслеживании входного сдвига основного ОУ и подстройке по мере необходимости медленно изменяющегося корректирующего сигнала с тем, чтобы попытаться привести входной сдвиг точно к нулю. Поскольку нуль-усилитель сам имеет ошибку сдвига, имеется еще один цикл работы, во время которого нуль-усилитель корректирует собственное напряжение сдвига.

Таблица 7.4. Быстродействующие буферные усилители

(см. оригинал)

Рис. 7.19. Стабилизированные прерыванием ОУ типа 7650.

Итак, цикл автоподстройки нуля протекает следующим образом: (а) нуль-усилитель отключается от входа, его входные клеммы закорачиваются, а выход соединяется с конденсатором, хранящим корректирующий сигнал; при этом сдвиг нуль-усилителя становится равным нулю; (б) вход нуль-усилителя подключается ко входу схемы, а выход - к конденсатору , хранящему корректирующий сигнал основного усилителя; теперь становится равным нулю сдвиг основного усилителя. Аналоговые МОП-ключи управляются встроенным в кристалл генератором с типичным значением частоты в несколько сотен герц. Конденсаторы хранения напряжения ошибки имеют типичное значение емкости и в большинстве случаев являются навесными компонентами; фирмы LTC, Maxim и Teledyne выпускают ряд удобных усилителей с автоподстройкой нуля, в которых дискретные конденсаторы встроены прямо в корпус ИМС.

ОУ с автоматической настройкой нуля наилучшим образом делает то, для чего он и был сконструирован, а именно: обеспечивает значения (и температурного коэффициента) в пять раз лучшие, чем у наилучших прецизионных биполярных ОУ (см. табл. 7.2). Более того, они делают это, полностью сохраняя скорость и полосу пропускания ОУ, в отличие от применявшихся ранее синхронных усилителей, которые также называли «усилители с прерыванием», но которые имели полосу пропускания, ограниченную долями частоты таймера прерывателя (см. ниже).

Это хорошие новости. Плохие же заключаются в том, что усилители с автоподстройкой нуля имеют ряд «недугов», которые нам необходимо знать. Прежде всего, будучи устройствами КМОП-типа, большинство из них серьезно ограничены по величине питания (типичное полное напряжение питания 15 В) и поэтому не могут работать от обычных источников питания . Исключением из этого правила являются «высоковольтные» ОУ с автоподстройкой нуля фирм Maxim , работающие при напряжении питания В. Во-вторых, большинство такого рода ОУ требуют внешних (навесных) конденсаторов (исключения: ). Третья проблема со многими усилителями данного типа (особенно с теми, у которых ограничено напряжение питания) состоит в том, что у них значительно ограничен диапазон входного синфазного сигнала; например, популярный ОУ имеет гарантированный диапазон синфазного входного сигнала от — 5 до , когда он запитан от обычного для него источника питания (для усовершенствованного ОУ ICL7652 этот диапазон составляет от —4,3 до В; это более широкий диапазон, но поскольку он не включает потенциала минусового источника питания, данный усилитель нельзя запитывать от «однополярного» источника).

Намного лучше обстоит дело с высоковольтными усилителями - например, МАХ432 имеет гарантированный диапазон синфазного сигнала от —15 до В при питании от источника . В табл. 4.1 показано, какие усилители с прерыванием имеют диапазон синфазного входного сигнала, ограниченный снизу напряжением питания; хотя популярный ICL7652 не входит в этот перечень, однако улучшенные версии фирм в него входят, что позволяет использовать для их питания обычный однополярный источник.

Четвертый недостаток ОУ КМОП-типа - их слабый выход по току, иногда составляющий всего лишь . Превосходный во всех остальных отношениях, МАХ432 может выдать ток не более Пятой в перечне недостатков, но часто первой по важности, является проблема шумов от тактового генератора. Она возникает из-за емкостной связи в МОП-ключах (см. разд. 3.12), что приводит к резким выбросам сигнала на выходе. Спецификации здесь часто вводят в заблуждение, так как в них обычно оговаривается величина отнесенного ко входу шума при Ом, а кроме того, его величина дается только для очень низких частот; например, типичное значение отнесенного ко входу шума составляет (от постоянного тока до 1 Гц, при Ом). Однако при нулевом входном сигнале на выходе может наблюдаться последовательность импульсов чередующейся полярности длительностью и величиной низкочастотных схемах можно (и необходимо) ставить на выходе -фильтр, который ограничит полосу пропускания до нескольких сотен герц и устранит указанные выбросы. Такого рода импульсный шум не имеет также никакого значения для интегрирующих схем (например, для интегрирующего АЦП, см. разд. 9.21) или для такого рода схем, в которых выходной сигнал изменяется медленно (например, в схеме с термопарой на входе и вольтметром на выходе). Итак, если все, что нам нужно это отследить очень медленно изменяющийся сигнал, и если исходя из этого мы отфильтруем выходной сигнал фильтром нижних частот до очень малых значений частоты (ниже 1 Гц), то усилитель с прерывателем действительно даст нам меньший шум, чем обычный малошумящий ОУ; см. рис. 7.20.

Рис. 7.20. На очень низких частотах стабилизированные прерыванием ОУ имеют шумы меньше, чем обычные малошумящие ОУ. Шумы измерены в полосе частот от 0 до указанного значения (Maxim Integrated Products, Inc).

Последняя проблема, связанная с усилителями с автоподстройкой нуля, их катастрофические характеристики по насыщению.

Происходит следующее. Автоматически настраивающая нуль схема при попытке привести разностное напряжение на входе к нулю действует так, как если бы в полной мере работала обратная связь. Если выход усилителя насыщен (или если отсутствует внешняя цепь, обеспечивающая обратную связь), то на входе будет большое дифференциальное напряжение, которое нуль-усилитель воспримет как входную погрешность сдвига; при этом он слепо выдаст большое корректирующее напряжение, которое будет подзаряжать корректирующие конденсаторы до тех пор, пока нуль-усилитель сам не войдет в насыщение. Восстановление длится невероятно долго - до секунды! «Лекарство» такое: чувствовать, когда выход подходит к насыщению и фиксировать вход, чтобы предотвратить насыщение. Большинство ОУ с автоподстройкой нуля с этой целью снабжены «фиксатором» выхода, который для предотвращения насыщения подключается назад к инвертирующему входу. Не допустить насыщения в усилителе с прерыванием, не имеющем «фиксирующего» вывода (а также и в обычном ОУ), можно, подключив параллельную цепь обратной связи из двунаправленного стабилитрона (два встречно-последовательно соединенных стабилитрона), которая фиксирует выход на уровне напряжения пробоя стабилитрона, не позволяя ему достигать напряжения питания; лучше всего такой проем работает в инвертирующей схеме.
