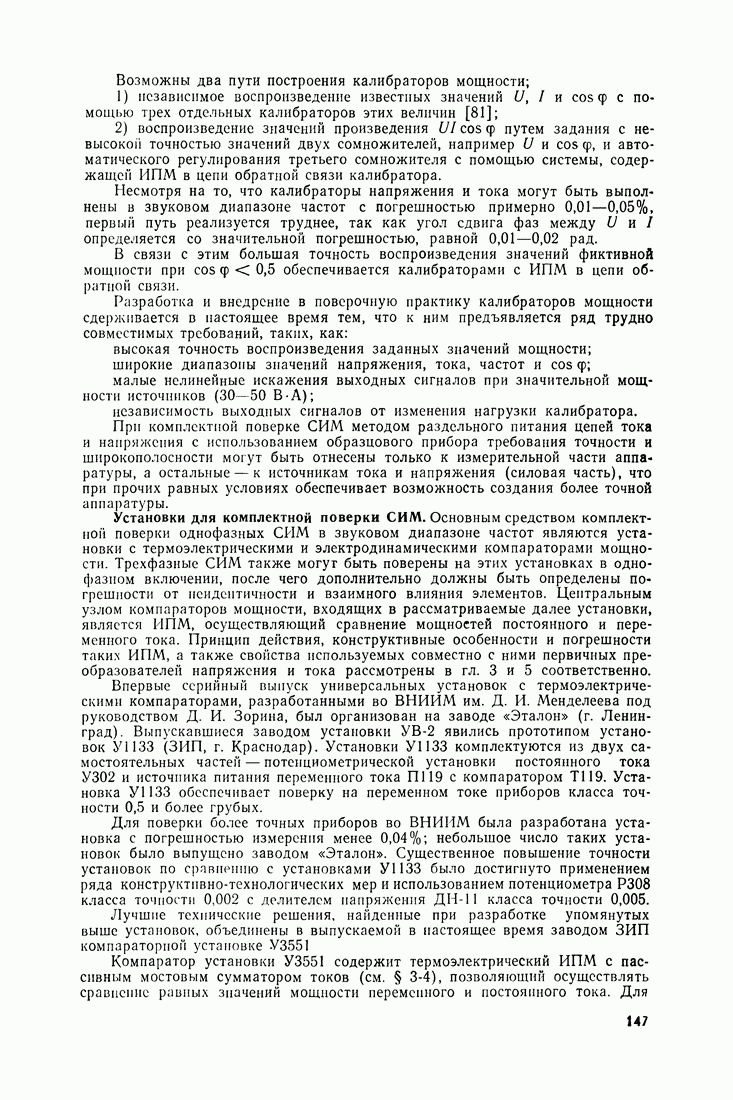

Установки для комплектной поверки СИМ.

Основным средством комплектной поверки однофазных СИМ в звуковом диапазоне частот являются установки с термоэлектрическими и электродинамическими компараторами мощности. Трехфазные СИМ также могут быть поверены на этих установках в однофазном включении, после чего дополнительно должны быть определены погрешности от пеидептичности и взаимного влияния элементов. Центральным узлом компараторов мощности, входящих в рассматриваемые далее установки, является ИПМ, осуществляющий сравнение мощностей постоянного и переменного тока. Принцип действия, конструктивные особенности и погрешности таких ИПМ, а также свойства используемых совместно с ними первичных преобразователей напряжения и тока рассмотрены в гл. 3 и 5 соответственно.

Впервые ссрийный выпуск универсальных установок с термоэлектрическими компараторами, разработанными во ВНИИМ им. Д. И. Менделеева под руководством Д. И. Зорина, был организован на заводе «Эталон» (г. Ленинград). Выпускавшиеся заводом установки УВ-2 явились прототипом установок (ЗИП, г. Краснодар). Установки комплектуются из двух самостоятельных частей — потенциометрической установки постоянного тока и источника питания переменного тока с компаратором Установка обеспечивает поверку на переменном токе приборов класса точности 0,5 и более грубых.

Для поверки более точных приборов во ВНИИМ была разработана установка с погрешностью измерения менее 0,04%; небольшое число таких установок было выпущено заводом «Эталон». Существенное повышение точности установок по сравнению с установками было достигнуто применением ряда конструктивно-технологических мер и использованием потенциометра класса точности 0,002 с делителем напряжения класса точности 0,005.

Лучшие технические решения, найденные при разработке упомянутых выше установок, объединены в выпускаемой в настоящее время заводом ЗИП компараториой установке

Компаратор установки содержит термоэлектрический ИПМ с пассивным мостовым сумматором токов (см. § 3-4), позволяющий осуществлять сравнение равных значений мощности переменного и постоянного тока. Для

измерения мощности постоянного тока в используется полуавтоматическая установка

Поверка приборов с пределами измерения напряжения менее 0,5 В и тока менее 10 мА производится на установке с помощью отдельного компаратора, содержащего более чувствительные термопреобразователи и фотоусилители для усиления их э д. с.

Погрешность поверки приборов на установке различна для различных величин, зависит от диапазона измерений этих величин и от области частот. Основные технические характеристики установки приведены в табл. 6-1.

Таблица 6-1 (см. скан)

Установка по точности относится к образцовой аппаратуре II разряда поверочных схем для средств измерений напряжения и тока и является наиболее точным из выпускаемых средств поверки ваттметров звукового диапазона частот.
