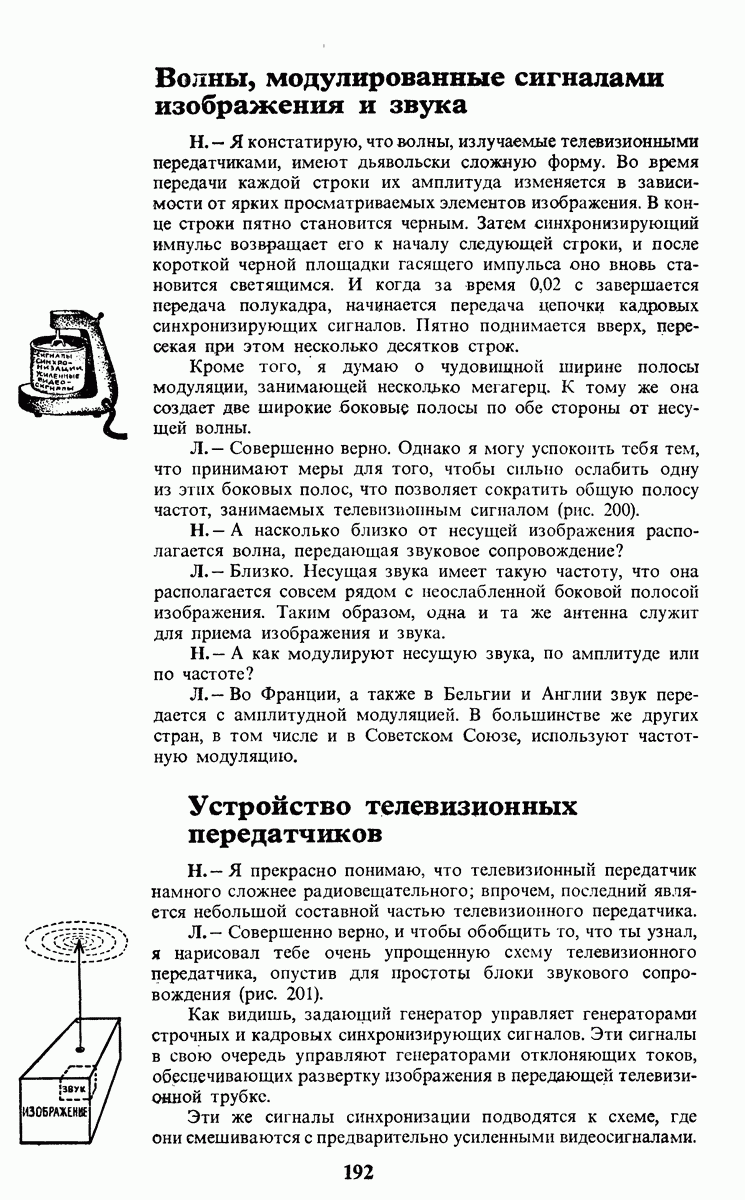

Волны, модулированные сигналами изображения и звука

Н. — Я констатирую, что волны, излучаемые телевизионными передатчиками, имеют дьявольски сложную форму. Во время передачи каждой строки их амплитуда изменяется в зависимости от ярких просматриваемых элементов изображения. В конце строки пятно становится черным. Затем синхронизирующий имнульс возвращает его к началу следующей строки, и после короткой черной площадки гасящего импульса оно вновь становится светящимся. И когда за время 0,02 с завершается передача полукадра, начинается передача цепочки кадровых синхронизирующих сигналов. Пятно поднимается вверх, пересекая при этом несколько десятков строк.

Кроме того, я думаю о чудовищной ширине полосы модуляции, занимающей нескодько мегагерц. К тому же она создает две широкие боковые полосы по обе стороны от несущей волны.

Л. — Совершенно верно. Однако я могу успокоить тебя тем, что принимают меры для того, чтобы сильно ослабить одну из этих боковых полос, что позволяет сократить общую полосу частот, занимаемых телевизионным сигналом (рис. 200).

Н. - А насколько близко от несущей изображения располагается волна, передающая звуковое сопровождение?

Л. — Близко. Несущая звука имеет такую частоту, что она располагается совсем рядом с неослабленной боковой полосой изображения. Таким образом, одна и та же антенна служит для приема изображения и звука.

Н. — А как модулируют несущую звука, по амплитуде или по частоте?

Л. — Во Франции, а также в Бельгии и Англии звук передается с амплитудной модуляцией. В большинстве же других стран, в том числе и в Советском Союзе, используют частотную модуляцию.
