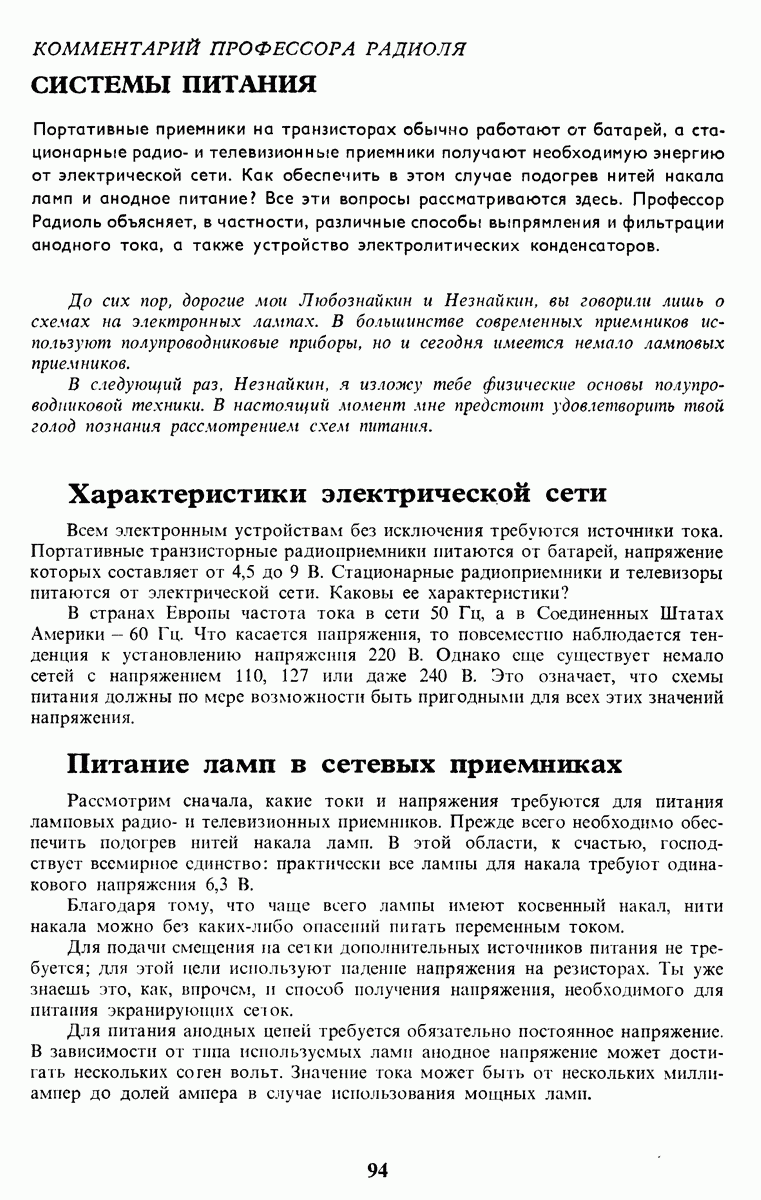

КОММЕНТАРИЙ ПРОФЕССОРА РАДИОЛЯСИСТЕМЫ ПИТАНИЯПортативные приемники на транзисторах обычно работают от батарей, а стационарные радио- и телевизионные приемники получают необходимую энергию от электрической сети. Как обеспечить в этом случае подогрев нитей накала ламп и анодное питание? Все эти вопросы рассматриваются здесь. Профессор Радиоль объясняет, в частности, различные способы выпрямления и фильтрации анодного тока, а также устройство электролитических конденсаторов. До сих пор, дорогие мои Любознайкин и Незнайкин, вы говорили лишь о схемах на электронных лампах. В большинстве современных приемников используют полупроводниковые приборы, но и сегодня имеется немало ламповых приемников. В следующий раз, Незнайкин, я изложу тебе физические основы полупроводниковой техники. В настоящий момент мне предстоит удовлетворить твой голод познания рассмотрением схем питания. Характеристики электрической сетиВсем электронным устройствам без исключения требуются источники тока. Портативные транзисторные радиоприемники питаются от батарей, напряжение которых составляет от 4,5 до 9 В. Стационарные радиоприемники и телевизоры питаются от электрической сети. Каковы ее характеристики? В странах Европы частота тока в сети 50 Гц, а в Соединенных Штатах Америки — 60 Гц. Что касается напряжения, то повсеместно наблюдается тенденция к установлению напряжения 220 В. Однако еще существует немало сетей с напряжением 110, 127 или даже 240 В. Это означает, что схемы питания должны по мере возможности быть пригодными для всех этих значений напряжения. Питание ламп в сетевых приемникахРассмотрим сначала, какие токи и напряжения требуются для питания ламповых радио- и телевизионных приемников. Прежде всего необходимо обеспечить подогрев нитей накала ламп. В этой области, к счастью, господствует всемирное единство: практически все лампы для накала требуют одинакового напряжения 6,3 В. Благодаря тому, что чаще всего лампы имеют косвенный накал, нити накала можно без каких-либо опасений питать переменным током. Для подачи смещения на сетки дополнительных источников питания не требуется; для этой цели используют наденне напряжения на резисторах. Ты уже знаешь это, как, впрочем, и способ получения напряжения, необходимого для питания экранирующих сеток. Для питания анодных цепей требуется обязательно постоянное напряжение. В зависимости от типа используемых ламп анодное напряжение может достигать нескольких сотен вольт. Значение тока может быть от нескольких миллиампер до долей ампера в случае использования мощных ламп.
|
