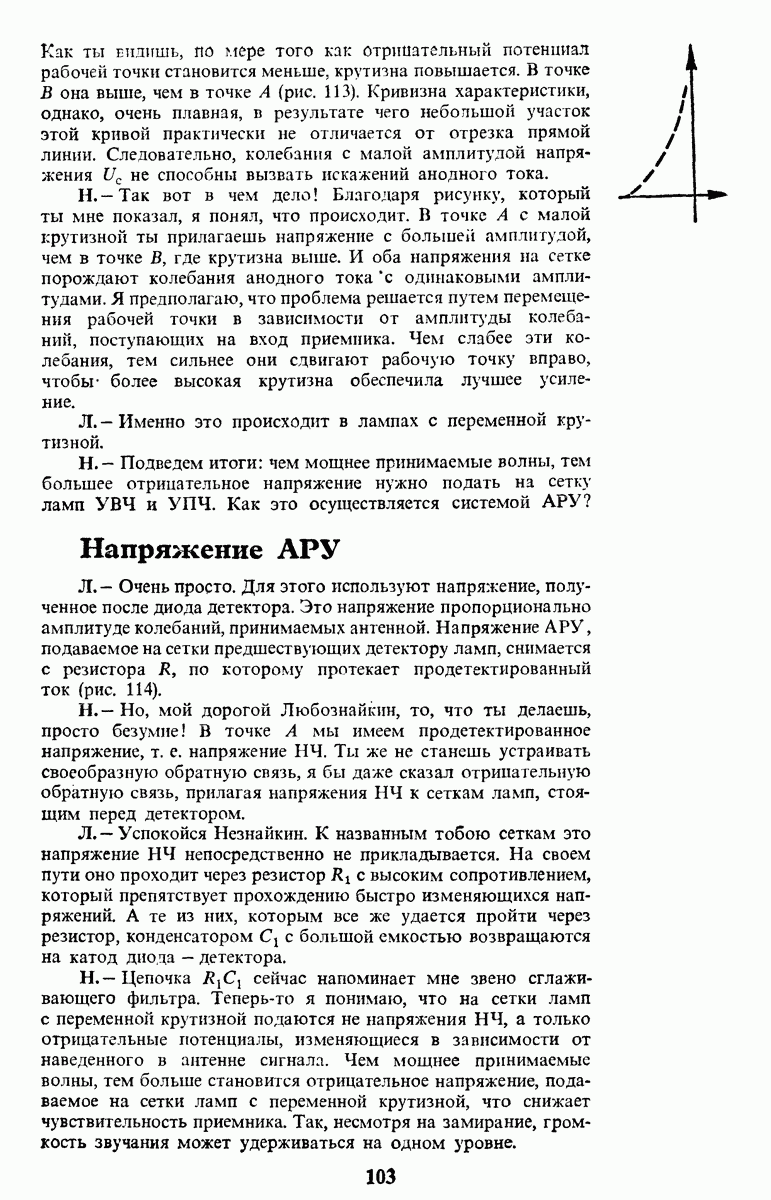

Напряжение АРУ

Л. - Очень просто. Для этого используют напряжение, полученное после диода детектора. Это напряжение пропорционально амплитуде колебаний, принимаемых антенной. Напряжение АРУ, подаваемое на сетки предшествующих детектору ламп, снимается с резистора R, по которому протекает продетектированный ток (рис. 114).

Н. — Но, мой дорогой Любознайкин, то, что ты делаешь, просто безумие! В точке А мы имеем продетектированное напряжение, т. е. напряжение НЧ. Ты же не станешь устраивать своеобразную обратную связь, я бы даже сказал отрицательную обратную связь, прилагая напряжения НЧ к сеткам ламп, стоящим перед детектором.

Л. — Успокойся Незнайкин. К названным тобою сеткам это напряжение НЧ непосредственно не прикладывается. На своем пути оно проходит через резистор с высоким сопротивлением, который препятствует прохождению быстро изменяющихся напряжений. А те из них, которым все же удается пройти через резистор, конденсатором с большой емкостью возвращаются на катод диода — детектора.

Н. - Цепочка сейчас напоминает мне звено сглаживающего фильтра. Теперь-то я понимаю, что на сетки ламп с переменной крутизной подаются не напряжения НЧ, а только отрицательные потенциалы, изменяющиеся в зависимости от наведенного в антенне сигнала. Чем мощнее принимаемые волны, тем больше становится отрицательное напряжение, подаваемое на сетки ламп с переменной крутизной, что снижает чувствительность приемника. Так, несмотря на замирание, громкость звучания может удерживаться на одном уровне.

Задержанная АРУ

Л. — Я вижу, что ты хорошо понял принцип действия системы АРУ. Мне остается лишь добавить, что часто используют лампу, содержащую два диода с общим катодом. Один из диодов служит для детектирования сигнала, т. е. выделения колебаний НЧ, другой — детектирует колебания для создания напряжения АРУ, которое подается на сетки ламп УВЧ и УПЧ (рис. 115). Такое разделение функций позволяет создать задержанную АРУ, регулирующее действие которой начинается только после того, как мощность принимаемых волн превысит некоторую величину. Если мощность меньше этой величины, снижения чувствительности приемника не происходит. В отсутствие напряжения АРУ приемник работает с максимальной чувствительностью.

Рис. 115. Использование двойного дно да позволяет разделить функции детектора и автоматической регулировки усиления и сделать последнюю задержанной, что повышает чувствительность приемника.

Рис. 116. Потенциометр R позволяет регулировать громкость звука приемника.

Задержанная АРУ осуществляется путем подачи отрицательного напряжения на анод диода, служащего для создания напряжения АРУ. Причем АРУ начинает действовать тогда, когда подаваемые на этот диод колебания по своей амплитуде превосходят отрицательное напряжение на аноде.
