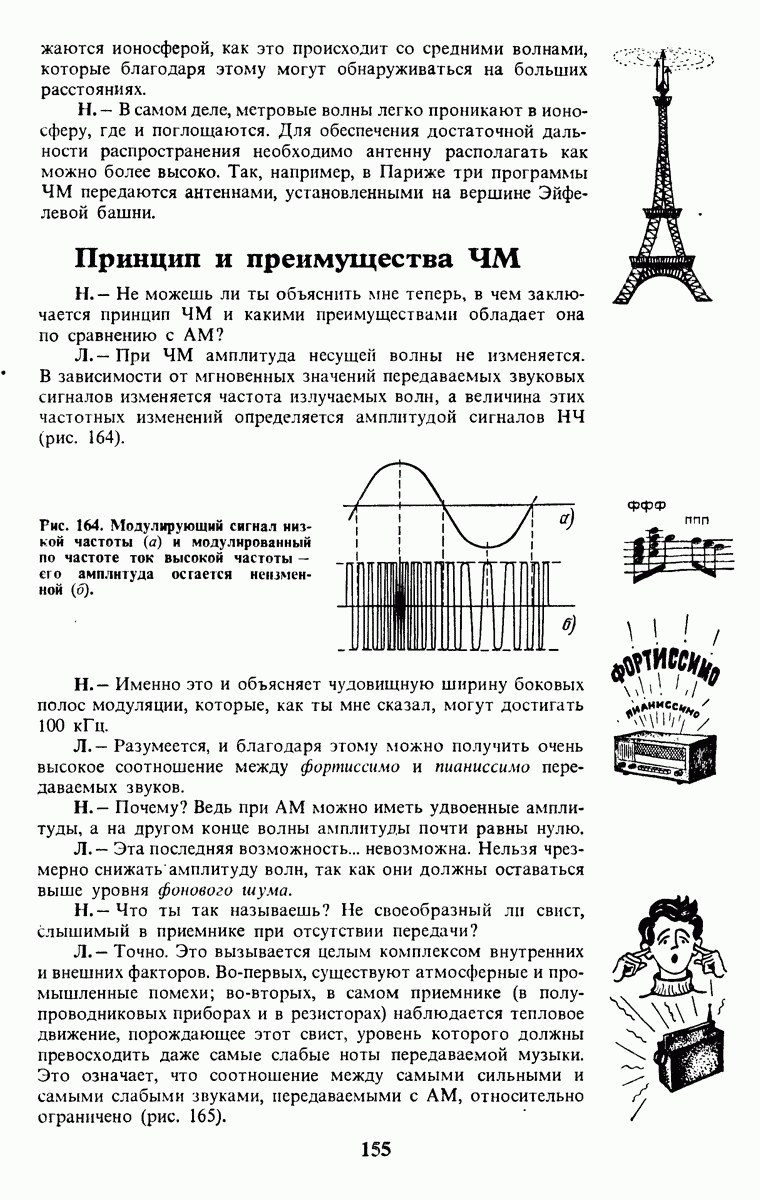

Принцип и преимущества ЧМ

Н. — Не можешь ли ты объяснить мне теперь, в чем заключается принцип ЧМ и какими преимуществами обладает она по сравнению с

Л. — При ЧМ амплитуда несущей волны не изменяется. В зависимости от мгновенных значений передаваемых звуковых сигналов изменяется частота излучаемых волн, а величина этих частотных изменений определяется амплитудой сигналов ИЧ (рис. 164).

Рис. 164. Модулирующий сигнал низкой частоты (а) и модулированный по частоте ток высокой частоты — его амплитуда остается неизменной (б).

Н. — Именно это и объясняет чудовищную ширину боковых полос модуляции, которые, как ты мне сказал, могут достигать .

Л. — Разумеется, и благодаря этому можно получить очень высокое соотношение между фортиссимо и пианиссимо передаваемых звуков.

Н. — Почему? Ведь при AM можно иметь удвоенные амплитуды, а на другом конце волны амплитуды почти равны нулю.

Л. — Эта последняя возможность... невозможна. Нельзя чрезмерно снижатьамплитуду волн, так как они должны оставаться выше уровня фонового шума.

Н. - Что ты так называешь? Не своеобразный свист, слышимый в приемнике при отсутствии передачи?

Л. — Точно. Это вызывается целым комплексом внутренних и внешних факторов. Во-первых, существуют атмосферные и промышленные помехи; во-вторых, в самом приемнике (в полупроводниковых приборах и в резисторах) наблюдается тепловое движение, порождающее этот свист, уровень которого должны превосходить даже самые слабые ноты передаваемой музыки. Это означает, что соотношение между самыми сильными и самыми слабыми звуками, передаваемыми с AM, относительно ограничено (рис. 165).

Н. — А каково наибольшее соотношение между фортиссимо и пианиссимо оркестра, когда мы его слушаем в зале?

Л. — Оно может достигать десяти тысяч. Даже при ЧМ при приеме нельзя воспроизвести такого высокого соотношения. Однако удается получить вполне достаточное соотношение в громкости звуков.

Итак, подведем итоги: ты видишь, что модулированная по частоте волна имеет постоянную амплитуду. Ее частота изменяется в соответствии с частотой модулирующих сигналов. Если, например, используются сигналы с частотой 1000 Гц, то частота излучаемой волны изменяется 1000 раз в секунду.

Рис. 165. При AM пределы модуляции ограничиваются удвоенной амплитудой «смодулированной волны по максимуму и внутренними шумами (по минимуму).

Рис. 166. Для осуществления ММ можно использовать в качестве микрофона конденсатор, емкость которого изменяется под воздействием звуковых волн и тем самым заставляет изменяться час готу передатчика.

Рис. 167. Диод Д под воздействием микрофонных сигналов изменяет частоту колебательного контура.

Рис. 168. Диод Д, включенный в противоположном его проводимости направлении, выполняет роль конденсатора, емкость которого изменяется в зависимости от напряжения и таким образом изменяет настройку контура.

А размах этих изменений частоты зависит от амплитуды модулирующих сигначов.

Н. — Если я правильно понял, здесь чистота передаваемых звуковых сигналов не ограничена полосой , как при АМ.

Л. — Разумеется. И именно в этой ширине передаваемой полосы частот, а также в неограниченном соотношении их амплитуд заключайся несомненное превосходи во ЧМ над AM. Кроме того, стабильность амшппуды волн обеспечивает прекрасный коэффициент полезного действия (к. п. д.) передатчиков.
