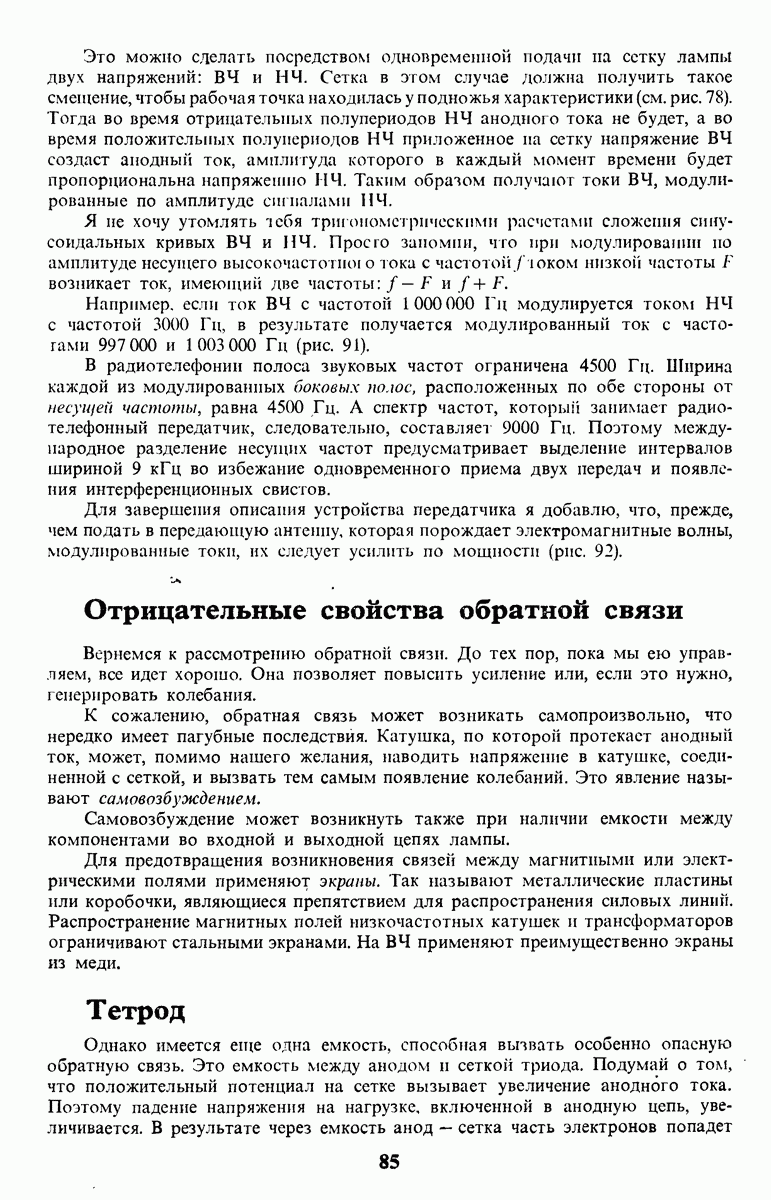

Тетрод

Однако имеется еще одна емкость, способная вызвать особенно опасную обратную связь. Это емкость между анодом и сеткой триода. Подумай о том, что положительный потенциал на сетке вызывает увеличение анодного тока. Поэтому падение напряжения на нагрузке, включенной в анодную цепь, увеличивается. В результате через емкость анод — сетка часть электронов попадет обратно на сетку, создав на ней еще более высокий положительный потенциал.

Работа лампы станет неустойчивой, и может возникнуть самовозбуждение.

Здесь, как ты видишь, мы сталкиваемся с паразитной обратной связью. Как с ней бороться?

И в этом случае можно воспользоваться экраном. Нет, Незнайкин, не думай, что я смеюсь над тобой. Экран, о котором я сейчас говорю, представляет собой сетку со строго фиксированным потенциалом. Ее размещают между управляющей сеткой и анодом. Так получили четырехэлектродную лампу, потому что помимо катода, управляющей сетки и анода в ней имеется экранирующая сетка. Поэтому лампу называют тетродом (от греческого слова «тетра» — четыре).

Чтобы экранирующая сетка не мешала, а, наоборот, способствовала прохождению электронов, на нее подают высокий положительный потенциал, который все же ниже потенциала анода. Для этой цели экранирующую сетку можно соединить с общей точкой двух резисторов, включенных последовательно между двумя полюсами источника высокого напряжения (рис. 93, а).

Рис. 93. В схеме с тетродом для подачи положительного напряжения на экранирующую сетку можно использовать делитель напряжения из двух резисторов (а) или подключить экранирующую сетку к положительному полюсу источника высокого напряжения через резистор (б).

Говорят, что резисторы образуют делитель напряжения. Можно также соединить экранирующую сетку через резистор с положительным полюсом источника напряжения (рис. 93, б). Имеющая положительный потенциал экранирующая сетка притягивает электроны, и образовавшийся таким образом ток создает падение напряжения на резисторе, необходимое для поддержания потенциала экранирующей сетки заданной величины.

Благодаря экранирующей сетке действие анода на электронный поток уменьшается, а чем меньше действие анода на электронный поток по сравнению с действием управляющей сетки, тем больше усиление лампы.

Я надеюсь, что ты не забыл определение коэффициента усиления. Это отношение изменения потенциала сетки к изменению потенциала анода, вызывающие такое же изменение величины анодного тока. Из сказанного ты легко поймешь, что у тетрода коэффициент усиления значительно больше, чем у триода; он может достигать и даже превышать 1000.

Что же касается крутизны, то у тетрода и триода значения ее примерно одинаковы, так как экранирующая сетка не оказывает никакого влияния на результат воздействия потенциала управляющей сетки на величину анодного тока.

Ты, надеюсь, не забыл, что коэффициент усиления равен произведению крутизны S на внутреннее сопротивление :

И если у тетрода значительно больше, чем у триода, а значения S примерно одинаковы, то следует предположить, что и тоже намного выше. В самом деле, внутреннее сопротивление тетрода очень велико. Оно может даже достигать 1 МОм.
