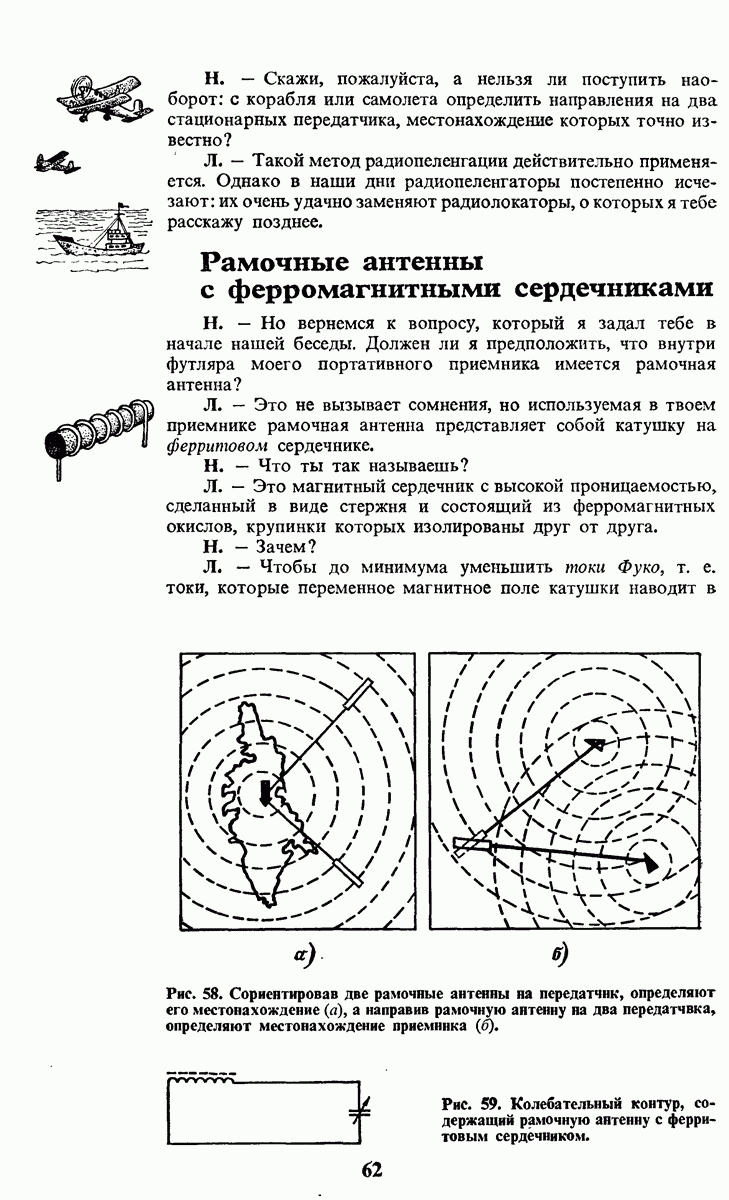

Рамочные антенны с ферромагнитными сердечникамиН. — Но вернемся к вопросу, который я задал тебе в начале нашей беседы. Должен ли я предположить, что внутри футляра моего портативного приемника имеется рамочная антенна? Л. — Это не вызывает сомнения, но используемая в твоем приемнике рамочная антенна представляет собой катушку на ферритовом сердечнике. Н. — Что ты так называешь? Л. — Это магнитный сердечник с высокой проницаемостью, сделанный в виде стержня и состоящий из ферромагнитных окислов, крупинки которых изолированы друг от друга. Н. — Зачем? Л. — Чтобы до минимума уменьшить токи Фуко, т. е. токи, которые переменное магнитное поле катушки наводит в любом помещенном в него проводнике.
Рис. 58. Сориентировав две рамочные антенны на передатчик, определяют его местонахождение (а), а направив рамочную антенну на два передатчвка, определяют местонахождение приемника (б).
Рис. 59. Колебательный контур, содержащий рамочную антенну с ферритовым сердечником. Благодаря изоляции магнитных зерен активное сопротивление магнитного сердечника так велико, что его практически можно рассматривать как диэлектрик. В результате токи Фуко равны нулю и наша катушка, служащая внутренней антенной, не растрачивает энергию понапрасну. Такие антенны носят название ферритовых или магнитных. Н. - Но для какой цели служит этот сердечник? Л. — Принимая во внимание очень малые размеры ферритовой антенны, установленной в футляре радиоприемника, необходимо использовать сердечник, позволяющий повысить индуктивность и, что самое главное, дающий возможность более эффективно принимать радиоволны. Благодаря своей высокой магнитной проницаемости эти сердечники, облегчая прохождение магнитных силовых линий, концентрируют волны в ферритовых антеннах. Н. — А как такие антенны соединяются с входом приемной схемы? - Л. — Обычно ферритовая антенна является индуктивностью входного колебательного контура и поэтому соединяется с обкладками настроечного конденсатора переменной емкости Н. — Понятно. И последний вопрос относительно антенны. Никакого труда не вызывает ориентация в нужном направлении портативного радиоприемника. Но ведь нельзя же крутить громоздкий и тяжелый приемник, стоящий в углу комнаты. Как поступают в этом случае? Л. — В этом случае вращают только ферритовую антенну, установленную внутри футляра, с помощью специальной ручки, находящейся на передней панели радиоприемника.
|
