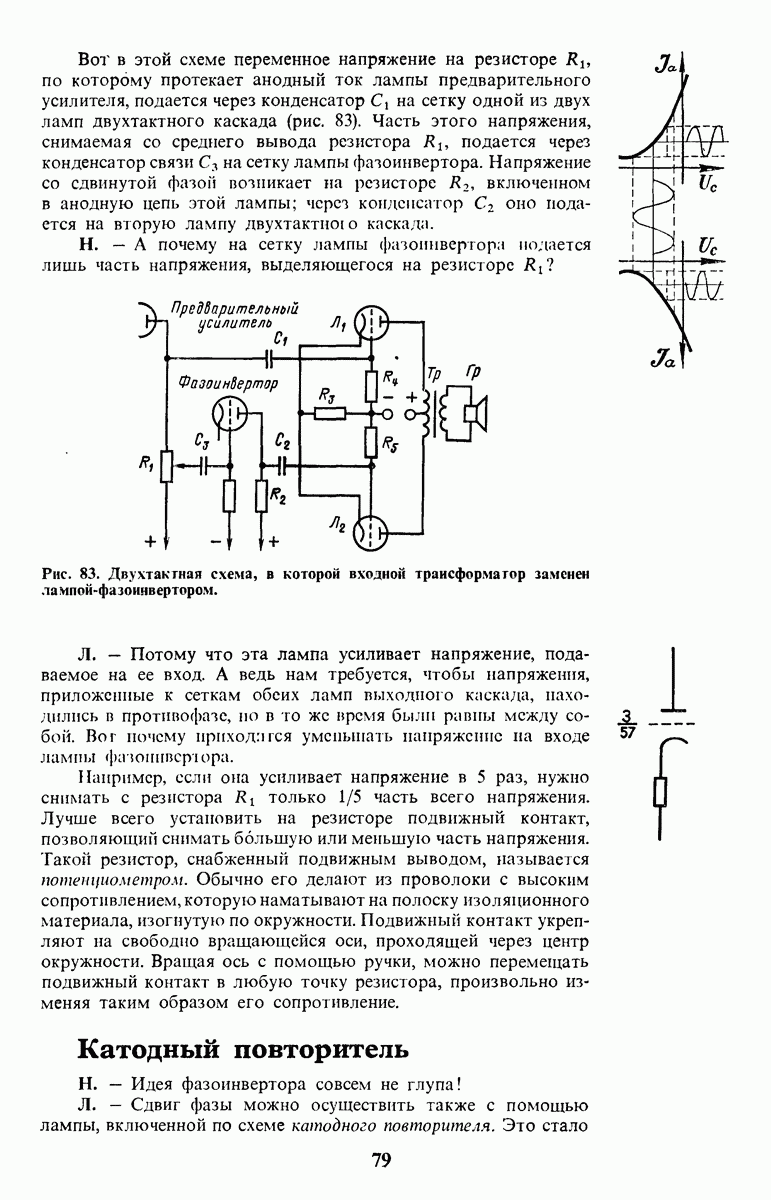

Катодный повторитель

Н. — Идея фазоинвертора совсем не глупа!

Л. — Сдвиг фазы можно осуществить также с помощью лампы, включенной по схеме катодного повторителя.

Это стало возможным после появления ламп с косвенным накалом. Идея очень проста. Кроме резистора, включенного между анодом и положительным полюсом источника напряжения, в анодную цеиг, вводят еще один резистор; его включают между отрицательным полюсом источника и катодом (рис. 84). Ты легко можешь догадаться, что когда на сетке возрастает положительный потенциал и вследствие этого увеличивается анодный ток, потенциал на выводе резистора, соединенном с анодом, уменьшается, тогда как на выводе другого резистора, соединенного с катодом, увеличивается. Стало быть, на аноде и на катоде лампы катодного повторителя колебания находятся в противофазе. И нам остается с помощью конденсаторов связи подать их на сетки обеих ламп двухтактного каскада.

Рис. 84. Двухтактная схема, в которой сдвиг входных напряжений по фазе осуществляется катодным повторитслем. Напряжения, прилагаемые на лампы поступают с анода и катода лампы катодиого повторителя.

Н. — Дает ли катодный повторитель одновременно и усиление?

Л. — Нет. Потому что на катоде появляется напряжение, находящееся в противофазе с напряжением, приложенным на сетку, в результате чего входное напряжение катодного повторителя оказывается уменьшенным. Нельзя же, Незнайкин, требовать от одного триода слишком многого. Достаточно того, что триод способен детектировать и усиливать как ВЧ, так и НЧ колебания, причем на этом его возможности не ограничиваются. Триод служит также для генерирования колебаний. Но сегодня вечером уже слишком поздно приступать к объяснению устройства и работы схемы генератора. Я думаю, что мой дядюшка с удовольствием объяснит это тебе.
