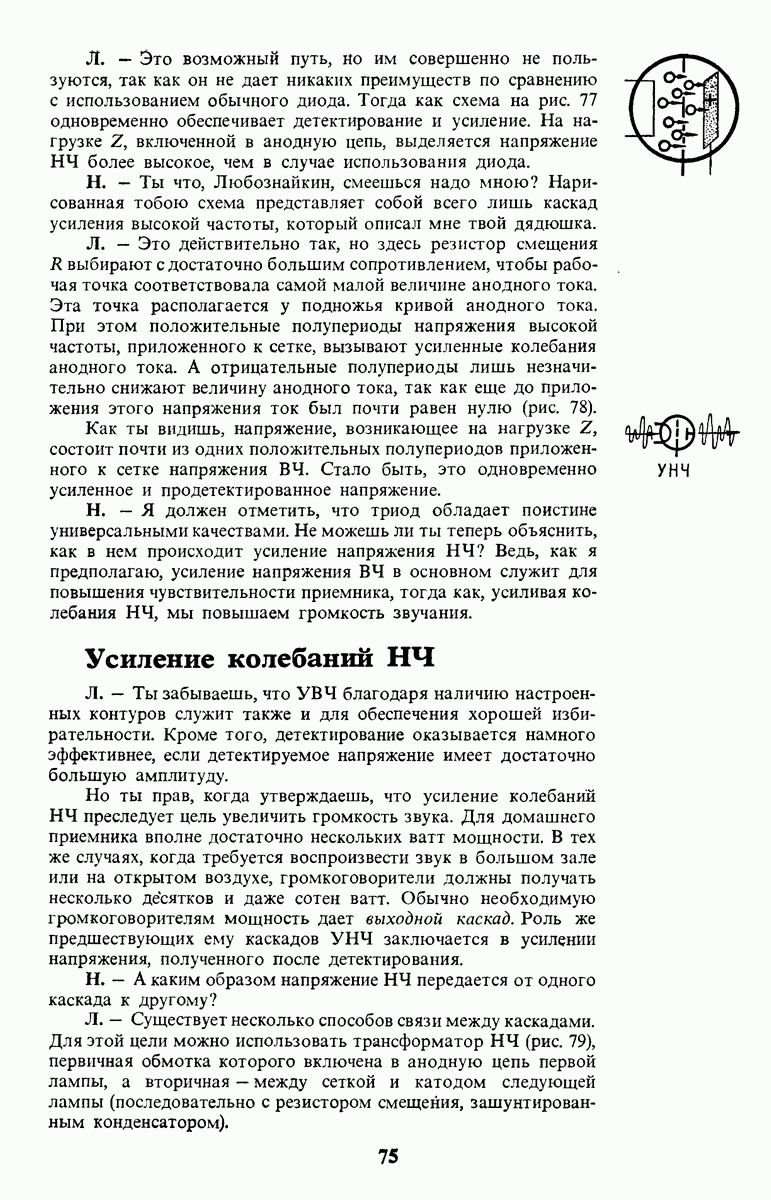

Усиление колебаний НЧ

Л. — Ты забываешь, что УВЧ благодаря наличию настроенных контуров служит также и для обеспечения хорошей избирательности. Кроме того, детектирование оказывается намного эффективнее, если детектируемое напряжение имеет достаточно большую амплитуду.

Но ты прав, когда утверждаешь, что усиление колебаний НЧ преследует цель увеличить громкость звука. Для домашнего приемника вполне достаточно нескольких ватт мощности. В тех же случаях, когда требуется воспроизвести звук в большом зале или на открытом воздухе, громкоговорители должны получать несколько десятков и даже сотен ватт. Обычно необходимую громкоговорителям мощность дает выходной каскад. Роль же предшествующих ему каскадов УНЧ заключается в усилении напряжения, полученного после детектирования.

Н. - А каким образом напряжение НЧ передается от одного каскада к другому?

Л. — Существует несколько способов связи между каскадами. Для этой цели можно использовать трансформатор НЧ (рис. 79), первичная обмотка которого включена в анодную цепь первой лампы, а вторичная — между сеткой и катодом следующей лампы (последовательно с резистором смещения, зашунтированным конденсатором).

Н. - А как сделан такой трансформатор? По схеме я вижу, что он снабжен магнитным сердечником или магнитопроводом.

Л. — На НЧ сердечник крайне необходим. А чтобы в нем не возникло даже самых малых токов Фуко, сердечник собран из изолированных друг от друга пластин из мягкой стали.

Н. — В итоге, если я правильно понял, протекающий по первичной обмотке анодный ток порождает во вторичной обмотке переменное напряжение. Это напряжение подается на вход следующего каскада.
