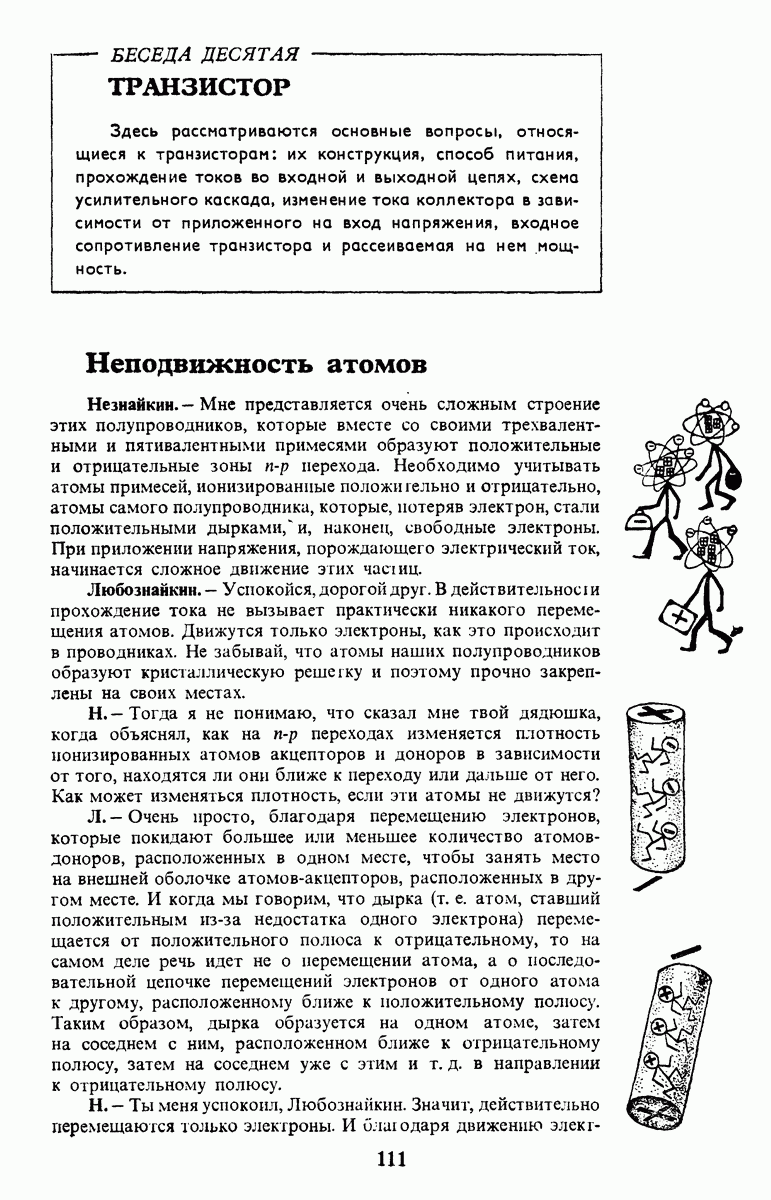

БЕСЕДА ДЕСЯТАЯ. ТРАНЗИСТОР

Здесь рассматриваются основные вопросы, относящиеся к транзисторам: их конструкция, способ питания, прохождение токов во входной и выходной цепях, схема усилительного каскада, изменение тока коллектора в зависимости от приложенного на вход напряжения, входное сопротивление транзистора и рассеиваемая на нем мощность.

Неподвижность атомов

Незнайкин. — Мне представляется очень сложным строение этих полупроводников, которые вместе со своими трехвалентными и пятивалентными примесями образуют положительные и отрицательные зоны перехода. Необходимо учитывать атомы примесей, ионизированные положи гельно и отрицательно, атомы самого полупроводника, которые, потеряв электрон, стали положительными дырками, и, наконец, свободные электроны. При приложении напряжения, порождающего электрический ток, начинается сложное движение этих частиц.

Любознайкин. — Успокойся, дорогой друг. В действительное I и прохождение тока не вызывает практически никакого перемещения атомов. Движутся только электроны, как это происходит в проводниках. Не забывай, что атомы наших полупроводников образуют кристаллическую решетку и поэтому прочно закреплены на своих местах.

Н. — Тогда я не понимаю, что сказал мне твой дядюшка, когда объяснял, как на переходах изменяется плотность ионизированных атомов акцепторов и доноров в зависимости от того, находятся ли они ближе к переходу или дальше от него. Как может изменяться плотность, если эти атомы не движутся?

Л. — Очень просто, благодаря перемещению электронов, которые покидают большее или меньшее количество атомов-доноров, расположенных в одном месте, чтобы занять место на внешней оболочке атомов-акцепторов, расположенных в другом месте. И когда мы говорим, что дырка (т. е. атом, ставший положительным из-за недостатка одного электрона) перемещается от положительного полюса к отрицательному, то на самом деле речь идет не о перемещении атома, а о последовательной цепочке перемещений электронов от одного атома к другому, расположенному ближе к положительному полюсу. Таким образом, дырка образуется на одном атоме, затем на соседнем с ним, расположенном ближе к отрицательному полюсу, затем на соседнем уже с этим и т. д. в направлении к отрицательному полюсу.

Н. — Ты меня успокоил, Любознайкин. Значит, действительно перемещаются только электроны.

И благодаря движению электронов изменяются заряды некоторых атомов, которые перестают быть нейтральными и становятся положительными, если они теряют электрон, или отрицательными, если они получают лишний электрон.

Переход + переход = транзистор

Л. — С удовольствием отмечаю, что ты хорошо усвоил, что происходит на переходе. Это позволяет мне соединить два перехода, чтобы получить транзистор.

Н. - Я не очень хорошо представляю, как ты соединишь два перехода.

Л. — Это несложно. Возьми два противоположно направленных перехода, например переход и переход, и сделай общей их зону п. Таким образом получишь транзистор типа p-n-p. Средняя часть, в данном случае зона n, должна быть очень тонкой. Она называется базой. Одна из крайних зон p называется эмиттером, а другая — коллектором.

Н. — Очень красивые названия. Однако, на мой взгляд, конструкция лишена какого бы то ни было смысла. Твой транзистор представляет превосходное препятствие для прохождения тока. Ты установил два диода, включив их в противоположных направлениях. Каждый из них пропускает ток только в одном направлении. А при таком расположении направления проводимости диодов ориентированы в разные стороны (рис. 124). Ты можешь сколько угодно прилагать между своими эмиттером и коллектором отрицательно-положительный или положительно-отрицательный потенциал, все равно тока не будет.
