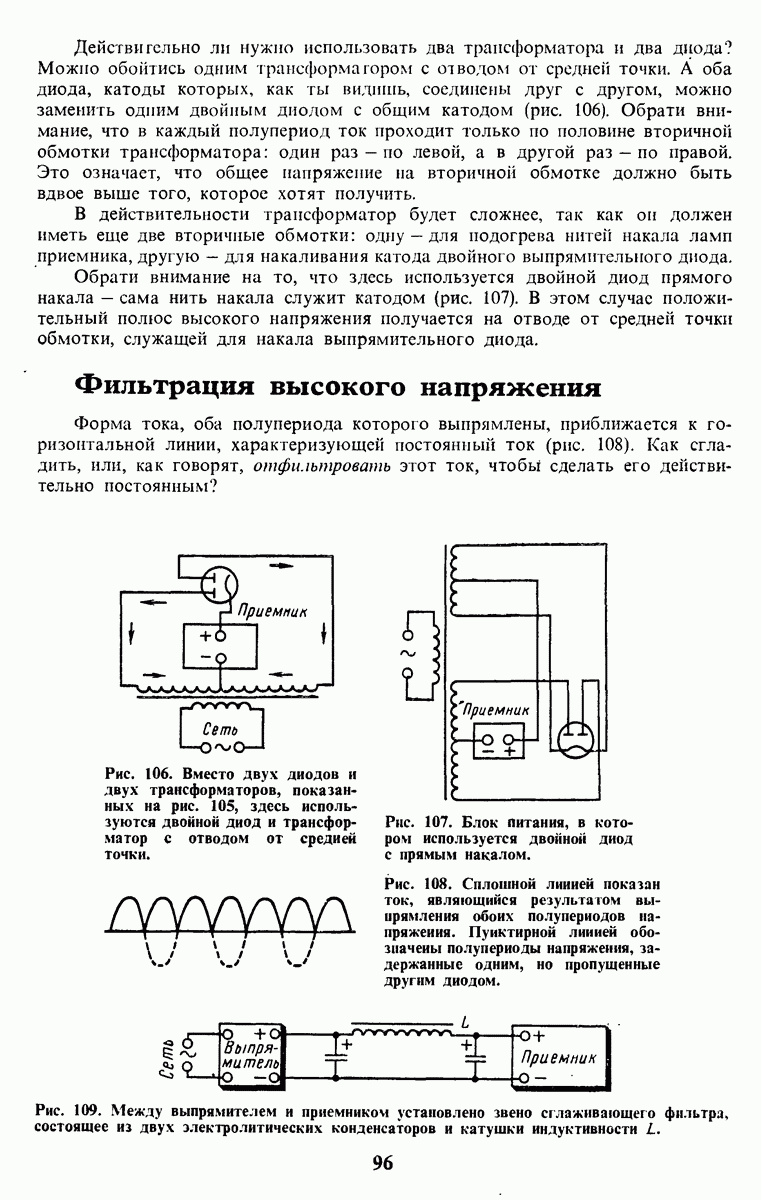

Фильтрация высокого напряжения

Форма тока, оба полупериода которого выпрямлены, приближается к горизонтальной линии, характеризующей постоянный ток (рис. 108). Как сгладить, или, как говорят, отфильтровать этот ток, чтобы сделать его действительно постоянным?

Рис. 106. Вместо двух диодов и двух трансформаторов, показанных на рис. 105, здесь используются двойной диод и трансформатор с отводом от средней точки.

Рис. 107. Блок питания, в котором используется двойной диод с прямым накалом.

Рис. 108. Сплошной линией показан ток, являющийся результатом выпрямления обоих полупериодов напряжения. Пунктирной линией обозначены полупериоды напряжения, задержанные одним, но пропущенные другим диодом.

Рис. 109. Между выпрямителем и приемником установлено звено сглаживающего фильтра, состоящее из двух электролитических конденсаторов и катушки индуктивности .

Для этой цели применяют фильтры, состоящие из катушки индуктивности, называемой дросселем, и конденсаторов (рис. 109).

Дроссель имеет стальной сердечник, называемый магнитопроводом, и обладает большой индуктивностью, которая препятствует нарастанию и убыванию тока в цепи и поэтому способствует сглаживанию пульсаций выпрямляемого тока.

Кроме того, чтобы уменьшить колебания тока, на выходе выпрямителя параллельно нагрузке включают конденсатор с большой емкостью между положительным и отрицательным полюсами высокого напряжения. Конденсатор в момент нарастания тока заряжается, а когда ток в цепи уменьшается, отдает накопленный заряд, тем самым компенсируя уменьшение напряжения в цепи. Чем больше емкость Конденсатора, тем больше и его заряд и, следовательно, тем лучше он сможет поддержать ток в цепи. Обычно включают два конденсатора: один до дросселя, а другой после него. Такая схема представляет собой фильтрующее звено. В некоторых случаях используют даже два таких звена, включая их последовательно.
