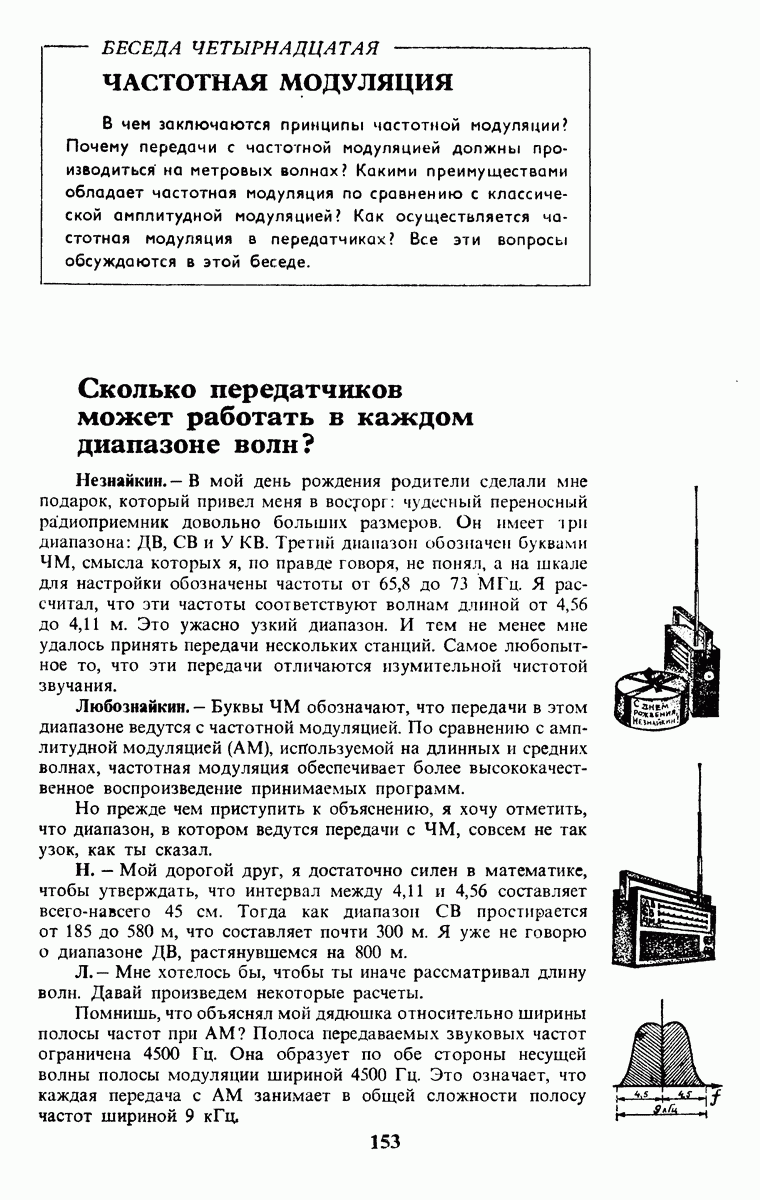

БЕСЕДА ЧЕТЫРНАДЦАТАЯ. ЧАСТОТНАЯ МОДУЛЯЦИЯ

В чем заключаются принципы частотной модуляции? Почему передачи с частотной модуляцией должны производиться на метровых волнах? Какими преимуществами обладает частотная модуляция по сравнению с классической амплитудной модуляцией? Как осуществляется частотная модуляция в передатчиках? Все эти вопросы обсуждаются в этой беседе.

Сколько передатчиков может работать в каждом диапазоне волн?

Незнайкин. — В мой день рождения родители сделали мне подарок, который привел меня в восторг: чудесный переносный радиоприемник довольно больших размеров. Он имеет три диапазона: ДВ, СВ и У КВ. Третий диапазон обозначен буквами ЧМ, смысла которых я, по правде говоря, не понял, а на шкале для настройки обозначены частоты от 65,8 до 73 МГц. Я рассчитал, что эти частоты соответствуют волнам длиной от 4,56 до . Это ужасно узкий диапазон. И тем не менее мне удалось принять передачи нескольких станций. Самое любопытное то, что эти передачи отличаются изумительной чистотой звучания.

Любознайкин. — Буквы ЧМ обозначают, что передачи в этом диапазоне ведутся с частотной модуляцией. По сравнению с амплитудной модуляцией (AM), используемой на длинных и средних волнах, частотная модуляция обеспечивает более высококачественное воспроизведение принимаемых программ.

Но прежде чем приступить к объяснению, я хочу отметить, что диапазон, в котором ведутся передачи с ЧМ, совсем не так узок, как ты сказал.

Н. — Мой дорогой друг, я достаточно силен в математике, чтобы утверждать, что интервал между 4,11 и 4,56 составляет всего-навсего 45 см. Тогда как диапазон СВ простирается от 185 до , что составляет почти . Я уже не говорю о диапазоне ДВ, растянувшемся на .

Л. — Мне хотелось бы, чтобы ты иначе рассматривал длину волн. Давай произведем некоторые расчеты.

Помнишь, что объяснял мой дядюшка относительно ширины полосы частот при AM? Полоса передаваемых звуковых частот ограничена 4500 Гц. Она образует по обе стороны несущей волны полосы модуляции шириной 4500 Гц. Это означает, что каждая передача с AM занимает в общей сложности полосу частот шириной .

Н. — Я помню. По этой причине частоты несущих волн передающих станции разнесены на .

Л. — Совершенно верно. Сможешь ли ты подсчитать, сколько станций с разнесенными таким образом частотами может уместиться в диапазоне ДВ, занимающем полосу частот от 150 до

Н. — Рассчитать легко. Ширина диапазона составляет . Раз целив эту величину на , я определил, что в этом диапазоне волн могут работать 22 передатчика.

Л. — А теперь проделай эти же расчеты для диапазона СВ, частоты которого находятся в пределах от 500 до .

-Хорошо. Здесь располагаем полосой . Если я разделю это число на 9, то получу почти 128. Вот какое количество станций может одновременно работать в диапазоне СВ на различных частотах несущих волн.

А теперь и без просьбы с твоей стороны я проделаю эти же расчеты для диапазона ЧМ, имеющего частоты от 65,8 до 73 МГц. Ширина диапазона равна 7,2 МГц, или . Деление этого числа на 9 дает 800. Просто чудовищно! Я никогда бы не подумал, что на этом пространстве в 45 см можно разместить такое большое количество передатчиков, частоты которых различаются между собой на .
