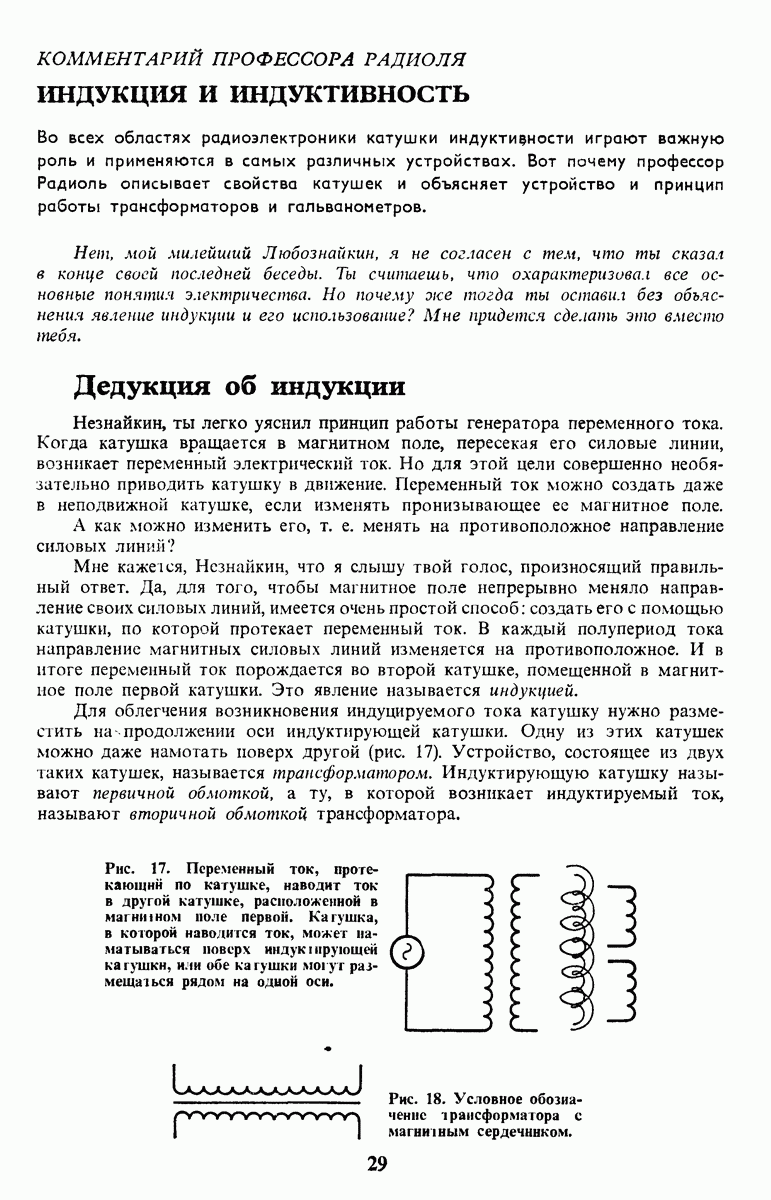

КОММЕНТАРИЙ ПРОФЕССОРА РАДИОЛЯ

ИНДУКЦИЯ И ИНДУКТИВНОСТЬ

Во всех областях радиоэлектроники катушки индуктивности играют важную роль и применяются в самых различных устройствах. Вот почему профессор Радиоль описывает свойства катушек и объясняет устройство и принцип работы трансформаторов и гальванометров.

Нет, мой милейший Любознайкин, я не согласен с тем, что ты сказал в конце своей последней беседы. Ты считаешь, что охарактеризовал все основные понятия электричества. Но почему же тогда ты оставил без объяснения явление индукции и его использование? Мне придется сделать это вместо тебя.

Дедукция об индукции

Незнайкин, ты легко уяснил принцип работы генератора переменного тока. Когда катушка вращается в магнитном поле, пересекая его силовые линии, возникает переменный электрический ток. Но для этой цели совершенно необязательно приводить катушку в движение. Переменный ток можно создать даже в неподвижной катушке, если изменять пронизывающее ее магнитное поле.

А как можно изменить его, т. е. менять на противоположное направление силовых линий?

Мне кажется, Незнайкин, что я слышу твой голос, произносящий правильный ответ. Да, для того, чтобы магнитное поле непрерывно меняло направление своих силовых линий, имеется очень простой способ: создать его с помощью катушки, по которой протекает переменный ток. В каждый полупериод тока направление магнитных силовых линий изменяется на противоположное. И в итоге переменный ток порождается во второй катушке, помещенной в магнитное поле первой катушки. Это явление называется индукцией.

Для облегчения возникновения индуцируемого тока катушку нужно разместить на продолжении оси индуктирующей катушки. Одну из этих катушек можно даже намотать поверх другой (рис. 17). Устройство, состоящее из двух таких катушек, называется трансформатором. Индуктирующую катушку называют первичной обмоткой, а ту, в которой возникает индуктируемый ток, называют вторичной обмоткой трансформатора.

Рис. 17. Переменный ток, протекающий по катушке, наводит ток в другой катушке, расположенной в магнитном ноле первой. Катушка, в которой наводится ток, может наматываться поверх индуктирующей катушки, или обе катушки могут размещаться рядом на одной оси.

Рис. 18. Условное обозначение трансформатора с магнитным сердечником.

Для работы в электрической цепи с относительно низкой частотой трансфор маторы делают с сердечником из мягкой стали (рис. 18), что увеличивает интенсивность магнитного поля, так как его силовые линии намного лепк проходят по стали, чем по воздуху.

Коэффициент трансформации

Напряжение, возникающее во вторичной обмотке трансформатора, зависит от напряжения первичной обмотки: оно прямо пропорционально напряжении» первичной обмотки. Кроме того, оно определяется соотношением числа витков обеих обмоток. Если первичная и вторичная обмотки имеют одинаковое количество витков, то на выводах вторичной обмотки получают такое же напряжение, которое подается на выводы первичной. Но, если говорить в более общей форме, напряжение вторичной обмотки равно произведению напряжения первичной обмотки на отношение числа витков вторичной обмотки к числу витков первичной обмотки :

Скажем проще: напряжения обеих обмоток пропорциональны числу их витков:
