1.2.3. УСТРОЙСТВА АВТОМАТИЧЕСКОГО ВЫЗОВА ДЛЯ СИСТЕМ ПЕРЕДАЧИ ДАННЫХ ПО ТЕЛЕФОННЫМ СЕТЯМ

В коммутируемой телефонной сети при передаче данных помимо обслуживаемых оконечных установок могут использоваться и необслуживаемые установки. Если необслуживаемой является вызывающая установка, то это означает, что все операции в процессе установления соединения, выполняемые обычно обслуживающим персоналом с помощью телефонного аппарата - снятие микротелефонной трубы, ожидание ответного сигнала станции, набор номера, осуществляются ООД через его стык с АПД (рис. 1.3.2).

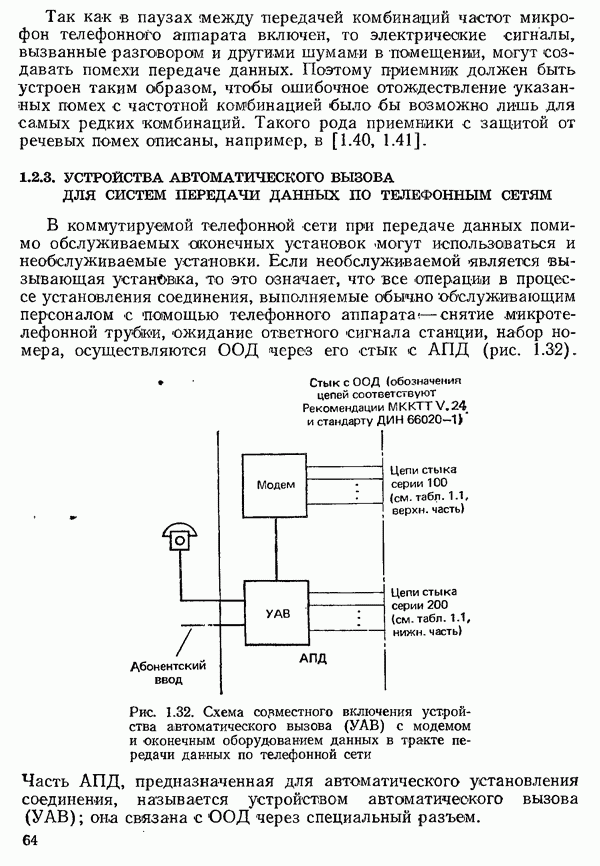

Рис. 1.32. Схема сорместного включения устройства автоматического вызова (УАВ) с модемом и оконечным оборудованием данных в тракте передачи данных по телефонной сети

Часть АПД, предназначенная для автоматического установления соединения, называется устройством автоматического вызова (УАВ); она связана с ООД через специальный разъем.

Стык и процедура автоматического установления соединения, предусмотренные Рекомендацией МККТТ V.25, описаны в разд. 1.1.1.1. Определения цепей стыка для автоматического вызова наряду с описанием стыков модемов содержатся в Рекомендации , а их электрические характер, истики соответствуют Рекомендации V.28. Номера этих цепей относятся к серии 200 (см. табл. 1.1, нижнюю часть).

Процесс установления соединения начинается по требованию со стороны ООД, которое подает соответствующий сигнал в цепь стыка 202 (см. разд. 1.1.1.1). Вслед за этим УАВ замыкает местный шлейф, что для коммутационной телефонной станции служит сигналом состояния «Трубка снята». После получения тонального сигнала ответа станции (он играет роль приглашения к набору номера) цифры вызываемого номера с ООД поступают одна за другой на УАВ, которое передает их на коммутационную станцию. Для этого, например (при использовании системы абонентской сигнализации с обычным номеронабирателем), УАВ размыкает местный шлейф в таком же ритме, как это происходит при вращении диска номеронабирателя. В системах с кнопочным набором процедура на стыке протекает аналогично, отличие состоит лишь в том, что УАВ вместо периодического прерывания шлейфа передает частоты кнопочного набора, соответствующие цифрам вызываемого номера.

После завершения процесса набора номера УАВ посылает в линию тональные сигналы вызова (например, на нижней характеристической частоте соответствующего модема) длительностью от 0,5 до 0,7 с, чтобы при ошибочном соединении указать вызываемому абоненту, что с ним соединилась оконечная установка передачи данных, производившая вызов автоматически.

В паузах длительностью от 1,5 до 2,5 с между сигналами вызова УАВ ожидает тональный сигнал ответа (частотой 2100 Гц) вызываемой оконечной установки передачи данных. После того как он получен, УАВ переключает телефонную линию на модем своей оконечной установки. Теперь между двумя оконечными установками может быть создан соединительный тракт передачи данных (см. разд. 1.1.1.2).
