1.1.4. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕПЕЙ СТЫКОВ

Электрическая цепь стыка состоит из генератора и приемника сигналов стыка и двух проводов соединительного кабеля (рис. 1.7). Стандарты на электрические характеристики цепей стыка касаются характеристик контактных (зажимов генератора и приемника, а также системы сигналов и логических состояний. Параметры соединительного кабеля указываются лишь ориентировочно.

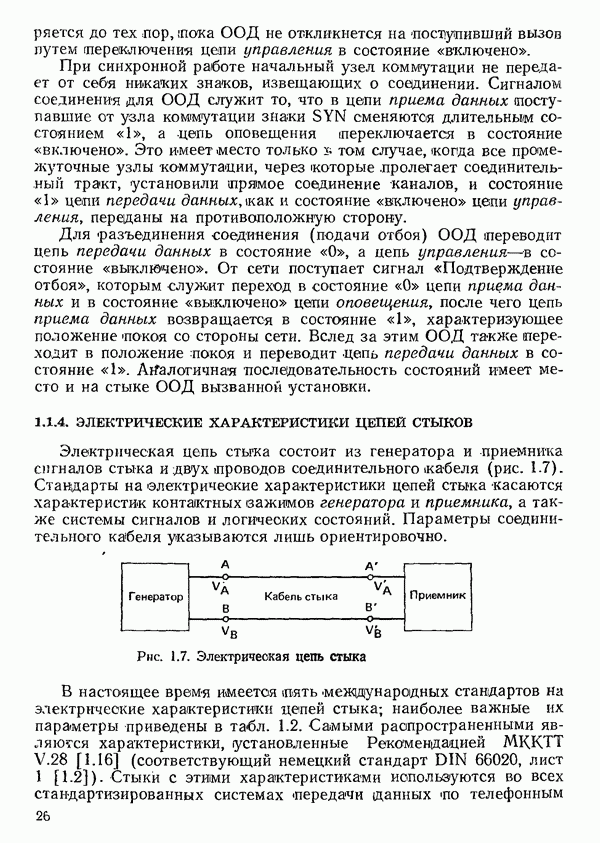

Рис. 1.7. Электрическая цепь стыка

В настоящее время имеется пять международных стандартов на электрические характеристики цепей стыка; наиболее важные их параметры приведены в табл. 1.2. Самыми распространенными являются характеристики, установленные Рекомендацией [1.16] (соответствующий немецкий стандарт лист 1 [1.2]). Стыки с этими характеристиками используются во всех стандартизированных системах передачи данных по телефонным

(кликните для просмотра скана)

сетям. Такие же характеристики (Предусмотрены и для стыков, которые имеет аппаратура специализированных сетей передачи данных и которые должны соответствовать аналогичным стыкам АПД, применяемой в телефонных сетях (см. разд. 1.1.3).

Для периферийных оконечных установок систем передачи данных по коммутируемым телефонным сетям (Рекомендация [1.9], ранее , имеющих центральные установки со стыком по Рекомендации введен специальный контактный стык (Рекомендация [1.17]). Генератор в данном случае представляет собой механический контакт, а источник напряжения находится в приемнике. Стандартом на этот стык предусматривается особенно малый ток стыка в тех случаях, когда приемник расположен в АПД. Благодаря этому можно использовать такие тины АПД, источником (питания для которых служит станционная батарея телефвнной сети (ом. разд. 1.2.2.1).

Для аппаратуры передачи данных, на которую распространяется Рекомендация [1.8] и которая предназначена для работы по первичным групповым трактам со скоростями до указанная Рекомендация предусматривает стык, цепи которого в целях защиты от помех выполнены симметричными относительно земли.

Электрические параметры, установленные Рекомендациями и (идентичными для несимметричных и симметричных относительно земли цепей стыков, соответствуют особенностям реализации аппаратуры на интегральных микросхемах. В Рекомендациях и основные параметры выбраны таким образом, что их допустимые области изменения частично совпадают с соответствующими областями по Рекомендации благодаря чему обеспечивается совместимость генераторов и приемников обоих стыков. Электрические параметры, предусмотренные Рекомендациями и (или соответственно в первую очередь относятся к аппаратуре, применяемой в специализированных сетях передачи данных (ом. разд. 1.1.3) и системах передачи данных по первичным групповым трактам, отвечающих Рекомендации (см. разд. 1.3.3).

Кроме того, МККТТ признал допустимым применение в модемах для параллельной передачи данных по каналам ТЧ в качестве альтернативы стандартному стыку с электрическими характеристиками, установленными Рекомендацией стыков с характеристиками, отвечающими Рекомендациям и Планируется также разработка чисто симметричного по отношению к земле стыка (как стык, соответствующий Рекомендации с минимальным числом соединительных цепей, который будет использоваться вместо прежнего.

Стандартизация стыков включает в себя и положения, касающиеся разъемов (штекеров) для подключения соединительного

кабеля и их конструктивных элементов. Для устройств, стыки которых соответствуют Рекомендации и для всех модемов, рассчитанных на работу .по каналам ТЧ, стандартом [1.18] предусмотрен -полюсный разъем и установлено назначение отдельных его контактов. В табл. 1.1 указаны номера контактных штифтов, соответствующих цепям стыка. Они также согласованы на международном уровне. В настоящее время установлен стандарт на -полюсный разъем, который может быть попользован наряду с указанным выше в стыках, соответствующих Рекомендациям и Для модемов, предназначенных для передачи по первичным групповым трактам со скоростями до 72 кбит/с в соответствии с Рекомендацией такой 37-полюсный разъем уже разработан. В модемах для передачи по таким трактам согласно Рекомендации применяется -полюсный разъем по стандарту

Для стыков в сетях передачи данных (ем. разд. 1.1.3) стандартом установлен -полюсный разъем,
