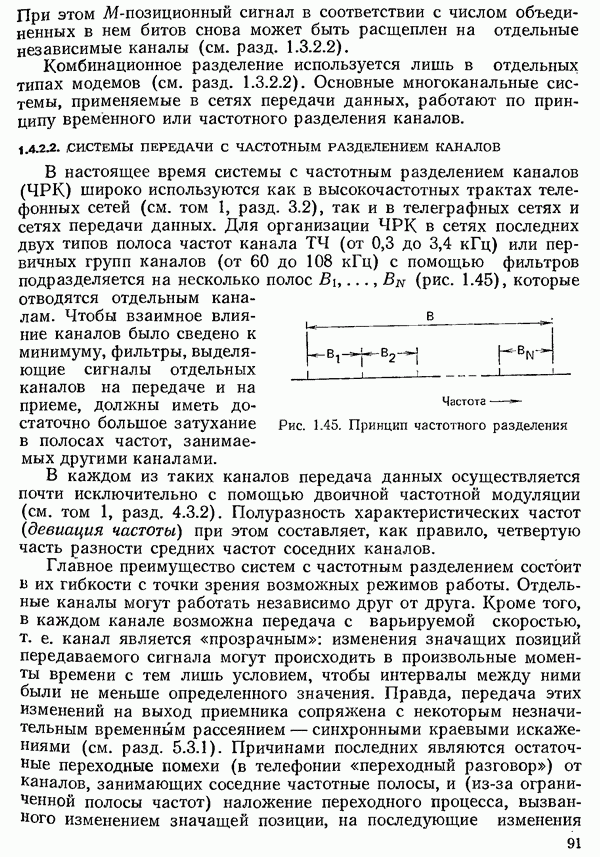

1.4.2.2. СИСТЕМЫ ПЕРЕДАЧИ С ЧАСТОТНЫМ РАЗДЕЛЕНИЕМ КАНАЛОВ

В настоящее время системы с частотным разделением каналов (ЧРК) широко используются как в высокочастотных трактах телефонных сетей (см. том 1, разд. 3.2), так и в телеграфных сетях и сетях передачи данных. Для организации ЧРК в сетях последних двух типов полоса частот канала ТЧ (от 0,3 до или первичных групп каналов (от 60 до с помощью фильтров подразделяется на несколько полос (рис. 1.45), которые отводятся отдельным каналам. Чтобы взаимное влияние каналов было сведено к минимуму, фильтры, выделяющие сигналы отдельных каналов на передаче и на приеме, должны иметь достаточно большое затухание в полосах частот, занимаемых другими каналами.

Рис. 1.45. Принцип частотного разделения

В каждом из таких каналов передача данных осуществляется почти исключительно с помощью двоичной частотной модуляции (см. том 1, разд. 4.3.2). Полуразность характеристических частот (девиация частоты) при этом составляет, как правило, четвертую часть разности средних частот соседних каналов.

Главное преимущество систем с частотным разделением состоит в их гибкости с точки зрения возможных режимов работы. Отдельные каналы могут работать независимо друг от друга. Кроме того, в каждом канале возможна передача с варьируемой скоростью, т. е. канал является «прозрачным»: изменения значащих позиций передаваемого сигнала могут происходить в произвольные моменты времени с тем лишь условием, чтобы интервалы между ними были не меньше определенного значения. Правда, передача этих изменений на выход приемника сопряжена с некоторым незначительным временным рассеянием — синхронными краевыми искажениями (см. разд. 5.3.1). Причинами последних являются остаточные переходные помехи (в телефонии «переходный разговор») от каналов, занимающих соседние частотные полосы, и (из-за ограниченной полосы частот) наложение переходного процесса, вызванного изменением значащей позиции, на последующие изменения

сигнала в рассматриваемом канале (межсимвольная интерференция, см. том 1, разд. 4.1).

Системы с ЧРК, работающие в полосе частот канала ТЧ. В современных сетях дальней связи, нормируемых на международном уровне, системы с частотным разделением каналов, занимающие в целом полосу канала ТЧ (от 0,3 до 3,4 кГц), используются для телеграфии и передачи данных с низкими скоростями (от 50 до 200 бит/с). Их обычно называют системами тонального телеграфирования (ТТ) [1.54, 1.55]. Такое название было введено для того, чтобы подчеркнуть отличие этих систем от применявшихся ранее систем телеграфирования на постоянном токе.

Основные характеристики систем ТТ с частотной модуляцией, стандартизированных МККТТ, приведены в табл.

Таблица 1.11. Системы тонального телеграфирования с частотной модуляцией

В одном канале ТЧ могут объединяться не только каналы каждой из трех указанных систем в отдельности, но и каналы сразу нескольких из них.

При указанных в табл. 1.11 уровнях передачи в каждом из каналов уровень мощности полной системы ТТ, занимающей весь канал ТЧ, получается равным Однако при расчетах многоканальных систем за основу берут средний уровень на один канал в час наибольшей нагрузки, равный только Тем самым предполагается, что в каждой первичной группе каналов ВЧ тракта занято по одной системе ТТ. В таких странах, как ФРГ, где имеется плотная сеть Телекс, этого не всегда достаточно. Поэтому в настоящее время принимается во внимание снижение уровня передачи в системах ТТ. При снижении уровня на в каждой первичной группе каналов можно было бы использовать две системы ТТ (см. также том 1, разд. 3.2.2).

Специальные системы. Наряду с перечисленными выше системами ТТ, для некоторых особых областей применения разработаны дополнительные устройства и специальные системы ТТ. С целью лучшего использования особенно дорогих видов телефонных каналов (например, подводных кабельных линий) для передачи

сигналов данных со скоростью 200 бит/с кроме указанной в табл. 1.11 системы ТТ, отвечающей Рекомендации МККТТ R.38A, может применяться специальная система (Рекомендация МККТТ R.38B), содержащая при несколько больших допустимых искажениях восемь каналов, частотный интервал между которыми сокращен до 360 Гц [1.59].

Кроме того, принцип частотного разделения позволяет использовать некоммутируемый канал ТЧ одновременно для нескольких целей: область частот, соответствующая этому каналу (0,3-3,4 кГц) с помощью НЧ и ВЧ фильтров разделяется на две полосы; нижняя полоса частот (примерно до может быть отведена для телефонной или факсимильной связи, или для передачи данных (например, с общей скоростью 1200 бит/с согласно Рекомендации МККТТ V.23), а верхняя полоса частот (приблизительно во всех перечисленных случаях служит для организации одного или нескольких каналов тонального телеграфирования согласно табл. 1.11, т. е. со скоростями передачи 50, 100 или 200 бит/с, соответствующими Рекомендациям МККТТ R.35 [1.56], R.37 [1.57] или R.38A [1.58].

В коротковолновых радиоканалах, рассчитанных на передачу модулированных сигналов с одной боковой полосой, также применяются системы ТТ, предназначенные для телеграфной связи и передачи данных. Вследствие меняющихся во времени условий передачи по таким каналам эти системы имеют некоторые особенности, которые рассматриваются в разд. 4.3.2.

Принцип разделения каналов по частоте с двоичной частотной модуляцией в каждом из них применим и в тех случаях, когда имеется в распоряжении полоса частот более широкая, чем полоса ТЧ. Так, например, в полосе частот первичных групп каналов 108 кГц) по этому принципу можно организовать 12 каналов со скоростью передачи 2400 бит/с или два канала со скоростью 9600 бит/с. Характеристики такой системы частотного разделения указаны в Рекомендации МККТТ Х.40 [1.60]. Важнейшие из них приведены в табл. 1.12.

Таблица 1.12. Системы частотным разделением каналов, применяемые в первичных групповых трактах
