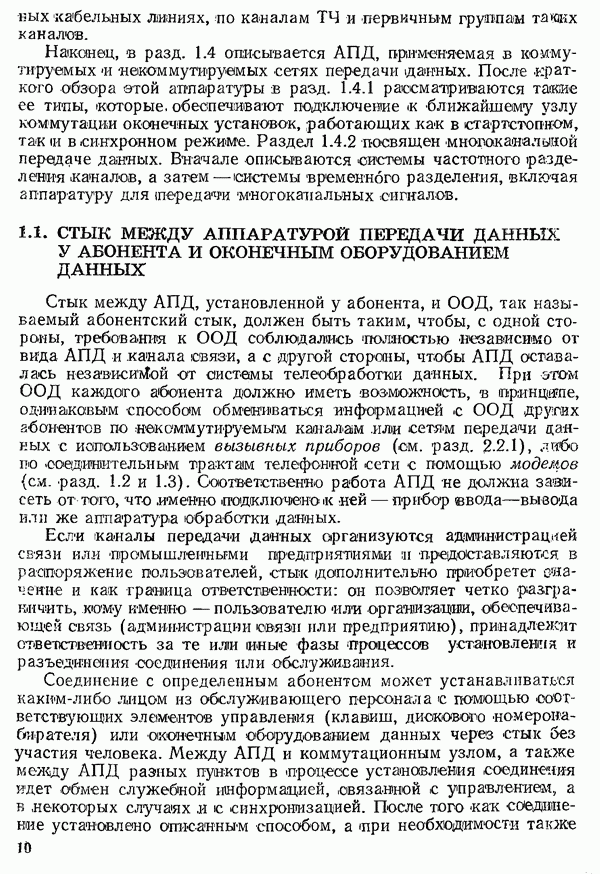

1.1. СТЫК МЕЖДУ АППАРАТУРОЙ ПЕРЕДАЧИ ДАННЫХ У АБОНЕНТА И ОКОНЕЧНЫМ ОБОРУДОВАНИЕМ ДАННЫХ

Стык между АПД, установленной у абонента, и ООД, так называемый абонентский стык, должен быть таким, чтобы, с одной стороны, требования к ООД соблюдались полностью независимо от вида АПД и канала связи, а с другой стороны, чтобы АПД оставалась независимой от системы телеобработки данных. При этом ООД каждого абонента должно иметь возможность, в принципе, одинаковым способом обмениваться информацией с ООД других абонентов по некоммутируемым каналам или сетям передачи данных с использованием вызывных приборов (ом. разд. 2.2.1), либо по соединительным трактам телефонной сети с помощью модемов (см. разд. 1.2 и 1.3). Соответственно работа АПД не должна зависеть от того, что именно подключено: не ней — прибор ввода—вывода или же аппаратура обработки данных.

Если каналы передачи данных организуются администрацией связи или промышленными предприятиями предоставляются в распоряжение пользователей, стык дополнительно приобретет значение и как граница ответственности: он позволяет четко разграничить, кому именно — пользователю или организации, обеспечивающей связь (администрации связи или предприятию), принадлежит ответственность за те или иные фазы процессов установления и разъединения соединения или обслуживания.

Соединение с определенным абонентом может устанавливаться каким-либо лицом из обслуживающего персонала с помощью соответствующих элементов управления (клавиш, дисковою номеронабирателя) или оконечным оборудованием данных через стык без участия человека. Между АПД и коммутационным узлом, а также между АПД разных пунктов в процессе установления соединения идет обмен служебной информацией, связанной с управлением, а в некоторых случаях и с синхронизацией. После того — как соединение установлено описанным способом, а при необходимости также

обеспечен тактовый синхронизм, АПД через стык освобождает соединительный тракт для передачи данных-. Если по техническим причинам имеется возможность организовать только односторонний соединительный тракт, то в процессе обмена данными оконечное оборудование может через стык изменить направление передачи.. Разъединение всегда Производится оконечным оборудованием через стык.

Все процессы в ходе сеанса связи (включая установление и разъединение соединения и изменение направления передачи) должны осуществляться АПД таким образом, чтобы состояние цепей стыка в каждый момент времени было однозначным. Под этим подразумевается, что все сигналы данных, поступающие на цепи передачи, должны действительно передаваться но линии связи, а в цепях приема данных должна быть исключена ошибочная смена состояния в течевне всего времени, пока прочие цепи работают в режиме обмена данными.

Стыки описанного типа в первую очередь получили распространение в АПД, предназначенной для работы то коммутируемым и некоммутнруемым телефонным каналам: в модемах и устройствах автоматического вызова. Аналогичным образом эти стыки используются и в сетях передачи данных, где функции указанных устройств выполняют вызывные приборы. Независимо от тина АПД стык содержит кроме цепей заземления, передачи и приема данных то или иное число цепей управления (для команд, направляемых на АПД), оповещения (для контрольных сигналов, направляемых на оконечное оборудование), и, поскольку оконечное оборудование должно иметь возможность посылать через стык сигналы вызова других установок, цепи автоматического установления соединения. При использовании синхронного оконечного оборудования стык должен также включать в себя цепи синхронизации. В этом случае данные передаются АПД в соответствии с тактовым сигналом, имеющемся в цепи синхронизации. При приеме изохронных сигналов данных АПД в случае необходимости восстанавливает тактовый синхронном и принятый сигнал данных поступает на оконечное оборудование синхронно с тактовым сигналом в приемной цепи синхронизации.

Для того чтобы в сети передачи данных у абонентов можно было устанавливать особенно простой тип АПД — приборы подключения (ом. разд. 2.2.2), наряду с описанным типом стыка был разработан и другой. При его использовании оконечное оборудование также участвует в установлении соединения. Управляющей информацией с узлом коммутации обмениваются не приборы подключения, а оконечное оборудование. Для этого уже в процессе установления соединения в соответствии с различными его стадиями оно должно вырабатывать и посылать по цепи передачи данных сигналы изменения полярности и знаки, а также «распознавать и

обрабатывать изменения полярности и знаки, поступающие по цепи приема даиных. При этом пипе стыка в случае использования стартстопного оконечного оборудования нужны только цепи передачи и приема данных, а специальные цепи управления, оповещения и автоматического соединения не требуются; в случае применения синхронного оконечного оборудования (вследствие предъявляемого при этом требования обеспечения возможности передачи произвольной последовательности битов) необходимы наряду с цепями синхронизации, передачи и приема данных также цепи управления и оповещения.

В последующих разделах будут описаны различные типы стыков и рассмотрены электрические свойства их цепей. Все указываемые характеристики стыков, а также сами стыковочные разъемы и назначение их отдельных контактов отвечают международным рекомендациям, выработанным на основе соглашений между ИСО, организацией пользователей, с одной стороны, и МККТТ, организацией ведомств связи и промышленных фирм (см. том 1, разд. 1.6) — с другой стороны. Эти рекомендации находят свое отражение и в национальных стандартах. Только благодаря широкой стандартизации стыков удается обеспечить прочти беспрепятственную совместную работу оконечного оборудования разных типов с аппаратурой передачи данных различного выпуска.
