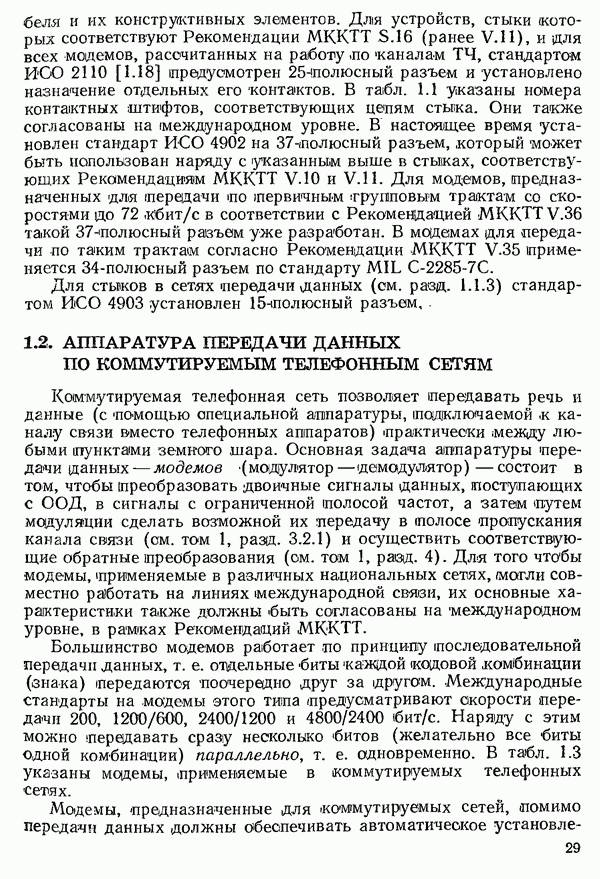

1.2. АППАРАТУРА ПЕРЕДАЧИ ДАННЫХ ПО КОММУТИРУЕМЫМ ТЕЛЕФОННЫМ СЕТЯМКоммутируемая телефонная сеть позволяет передавать речь и данные (с помощью специальной аппаратуры, подключаемой к каналу связи вместо телефонных аппаратов) практически между любыми пунктами земного шара. Основная задача аппаратуры передачи данных модемов (модулятор—демодулятор) — состоит в том, чтобы преобразовать двоичные сигналы данных, поступающих с ООД, в сигналы с ограниченной полосой частот, а затем путем модуляции сделать возможной их передачу в полосе пропускания канала связи (ом. том 1, разд. 3.2.1) и осуществить соответствующие обратные преобразования (ом. том 1, разд. 4). Для того чтобы модемы, применяемые в различных национальных сетях, могли совместно работать на линиях международной связи, их основные характеристики также должны быть согласованы на международном уровне, в рамках Рекомендаций МККТТ. Большинство модемов работает по принципу последовательной передачи данных, т. е. отдельные биты каждой кодовой комбинации (знака) передаются поочередно друг за другом. Международные стандарты на модемы этого типа предусматривают скорости передачи 200, 1200/600, 2400/1200 и 4800/2400 бит/с. Наряду с этим можно передавать сразу несколько битов (желательно все биты одной комбинации) параллельно, т. е. одновременно. В табл. 1.3 указаны модемы, применяемые в коммутируемых телефонных сетях. Модемы, предназначенные для коммутируемых сетей, помимо передачи данных должны обеспечивать автоматическое установление (кликните для просмотра скана) (кликните для просмотра скана) и разъединение соединения (ом. также разд. 1.1). После установления соединения между телефонными аппаратами или устройством автоматического вызова (см. разд. 1.2.3) и телефонным аппаратом (при автоматическом вызове) происходит переключение на соответствующие модемы (рис. 1.8).
Рис. 1.8. Переключение с телефонных аппаратов на модем при ручном вызове. Показано состояние покоя, при которому линии подключены телефонные аппараты Если вызываемая оконечная установка относится к числу обслуживаемых, (переключение осуществляется вручную, если же она необслуживаемая, переключение происходит автоматически после обработки сигнала вызова. В системе Почтового ведомства ФРГ переключение производится путем нажатия на специальную клавишу на телефонном аппарате. В обоих случаях поступивший сигнал вызова направляется на ООД по цепи стыка 125. Разумеется, при разработке модемов следует принимать во внимание все характеристики коммутируемой телефонной сети, первоначально выбранные в расчете на (передачу речевых сигналов (см. том 1, разд. 3.2). Это означает, в частности, следующее: Импульсы, посылаемые для начисления абонентской платы (обычно с частотой заполнения 15 или 12 кГц), не должны мешать передаче данных. Сопротивления контактов входного переключателя АПД со стороны сети для постоянного шлейфового тока не должны превышать некоторого максимального значения, чтобы после переключения с режима телефонной связи на передачу данных соединение не прерывалось. Должна быть обеспечена возможность передачи по соединительным трактам с эхозаградителями, которые прежде всего необходимы при межконтинентальной телефонной связи (в особенности через спутники). Для этого вызываемая оконечная установка должна посылать сигнал частотой 2100 Гц, обеспечивающий отключение эхозаградителей. Это позволяет быстро изменять направление передачи и вести передачу в обоих направлениях (см. том 1, разд. 3.2.2.5). Упомянутый сигнал служит также для уведомления вызывающего абонента о том, что вызов поступил по назначению (см. разд. 1.2.3). Прочие требования могут касаться, например, полного входного сопротивления аппаратуры передачи и симметрии цепей относительно земли. О допустимой мощности на передаче уже говорилось в томе 1 (ом. разд. 3.2.2.1). Важное преимущество телефонной сети с автоматической коммутацией, как и любой коммутируемой сети, заключается в том, что при наличии в соединительном тракте сильных помех соединение можно установить заново и при этом может случиться так, что в новом соединительном тракте помехи будут слабее. Соединительные тракты коммутируемых телефонных сетей являются двухпроводными (см. том 1, разд. 3.2.1). Сигналы данных» спектры которых занимают большую часть полосы частот канала ТЧ, могут по этой причине в каждый момент времени передаваться только в одном направлении, однако направление передачи можно изменять (полудуплексный режим). Квитирующие сигналы, скорость передачи которых существенно меньше, чем сигналов данных, могут передаваться по вспомогательному каналу одновременно с сигналами в основном канале. Дуплексный режим с приблизительно одинаковой, скоростью передачи в обоих направлениях возможен только в том случае, если сигнал каждого из направлений занимает не более половины используемой полосы частот. Влияние характеристик канала связи на передачу данных следует принимать во внимание прежде всего при высоких скоростях передачи (ом. том 1, разд. 5). Для коррекции неравномерности затухания и группового времени замедления в коммутируемых сетях, в отличие от некоммутируемых трактов передачи, нельзя использовать корректоры с ручной настройкой, так как перестройка корректора, необходимая при каждом новом соединении, потребовала бы слиатком много времени. Поэтому, если компромиссного корректора недостаточно, в таких сетях устанавливают автоматические корректоры.
|
