4.4.1.2. СИМПЛЕКСНЫЕ СИСТЕМЫ АЗО

В малых радиостанциях и подвижных системах радиосвязи из-за трудностей, сопряженных с установкой антенн или выделением рабочих частот (см. разд. 4.2.3), отдельный обратный канал удается организовать не всегда. В таких случаях для защиты данных от ошибок применяются симплексные системы АЗО, в которых работа на передачу и прием осуществляется поочередно. После передачи закодированных знаков при таком методе в обеих установках производится изменение направления связи, а затем установка, работавшая до этого на прием, посылает на противоположную сторону сигнал запроса повторения или сигнал подтверждения. Чтобы сохранить в течение времени, когда происходит ввод знаков, без изменения скорость работы оконечного оборудования данных (устройств ввода — вывода), блок из такого же числа закодированных знаков передается со скоростью, в несколько раз превышающей скорость ввода, например с двойной скоростью. Освободившийся при этом интервал времени используется для передачи в обратном направлении сигналов запроса и подтверждения, а также для компенсации запаздывания сигналов в канале связи и радиоаппаратуре.

Диаграмма процесса повторения знаков при симплексном методе АЗО представлена на рис. 4.10. Знаки, поступающие от источника данных передающей оконечной установки, так же как и при

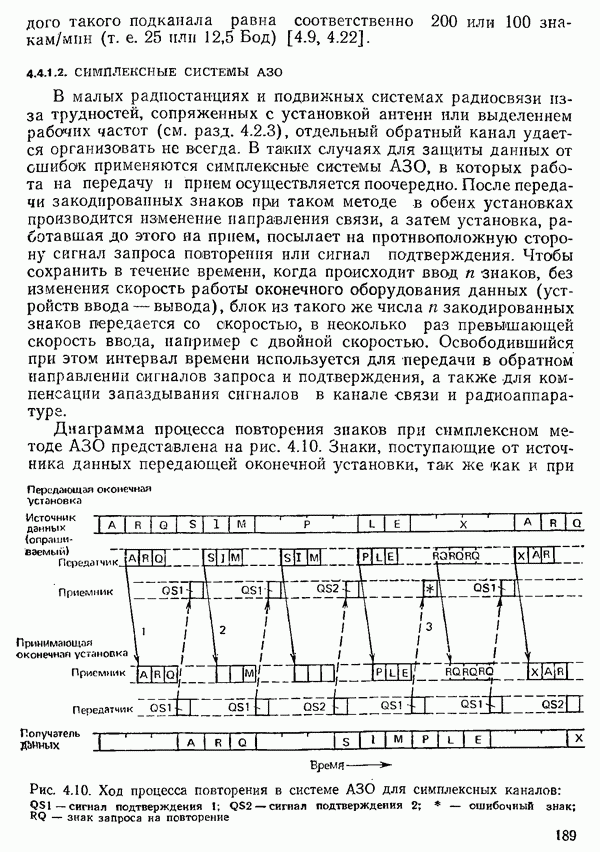

Рис. 4.10. Ход процесса повторения в системе АЗО для симплексных каналов: -сигнал подтверждения сигнал подтверждения 2; — ошибочный знак; знак запроса на повторение

описанном выше дуплексном методе АЗО, преобразуются в комбинации семиэлемснтного равновесного кода. Передающая установка направляет блок данных, состоящий, например, из трех закодированных знаков, на приемную установку, и если сигнал был принят без помех, эта установка после изменения направления работы передает в обратном направлении, т. е. на первую установку, сигнал подтверждения (рис. 4.10, сигнал 1) после безошибочного приема второго блока посылается сигнал подтверждения Поскольку в обратном направлении передаются только знаки управления, для упомянутых подтверждений можно выделить определенные комбинации семиэлементного кода. Итак, при безошибочном приеме в обратном направлении поочередно передаются квитирующие сигналы

Если же в каком-либо блоке обнаружен ошибочный знак (т. е. в кодовой комбинации весовое соотношение нарушено), то посланный пере этим сигнал подтверждения повторяется (рис. 4.10, сигнал 2), что служит для передающей установки командой на повторение последнего блока данных до тех пор, пока он не будет зарегистрирован принимающей установкой как безошибочный. Если сам сигнал подтверждения принят передающей установкой с ошибкой (рис. 4.10, сигнал 3), то она в свою очередь с помощью блока из трех знаков запроса требует повторения последнего посланного сигнала подтверждения. На время, пока идет процесс повторения, как и при дуплексном методе АЗО, считывание знаков, поступающих от источника данных, или соответственно, выдача знаков получателю данных прерывается [4.23].
