3.4. СЕТИ С КОММУТАЦИЕЙ СООБЩЕНИЙ

В сети с коммутацией сообщений между оконечными установками, обменивающимися информацией, нет сквозного соединения; в коммутационных узлах сообщения заносятся в память и передаются далее по участкам переприема от узла к узлу.

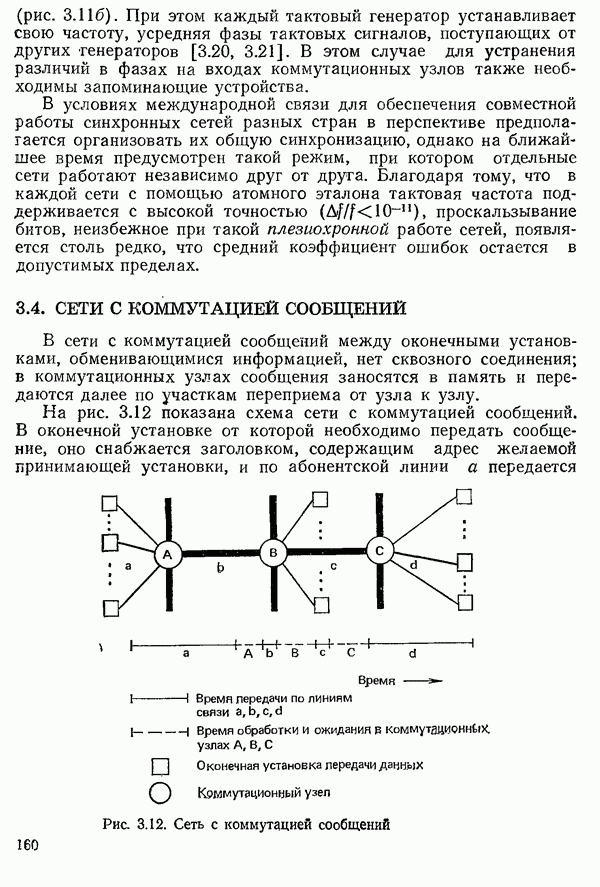

На рис. 3.12 показана схема сети с коммутацией сообщений. В оконечной установке от которой необходимо передать сообщение, оно снабжается заголовком, содержащим адрес желаемой принимающей установки, и по абонентской линии а передается

Рис. 3.12. Сеть с коммутацией сообщений

на ближайший коммутационный узел А. В нем сообщение запоминается, обрабатывается его заголовок, определяется, в какую из исходящих линий далее его нужно направить и, наконец, передается на следующий коммутационный узел В. Если линия Ь, некоторой нужно передать сообщение далее, занята, оно остается к запоминающем устройстве до тех пор, пока не будут передами все находящиеся перед ним в очереди другие сообщения. Поскольку на участке b скорость передачи обычно выше, чем в абонентской линии а, длительность передачи по этому участку на временной диаграмме показана более короткой. Коммутационный узел В, в котором сообщение обрабатывается так же, как и в узле, А, передает сообщение по линии с на узел С. От последнего оно передается по абонентской линии на принимающую оконечную установку.

Время ожидания, в течение которого сообщение хранится в коммутационном узле, зависит от длины очередей на линиях связи. Поэтому общее время прохождения сообщения между двумя оконечными установками в сети с коммутацией сообщений может быть весьма различным. Эта характеристика сети должна приниматься во внимание при управлении передачей в оконечных установках.

Запись сообщений в память упрощает трансформацию скоростей различных видов оконечного оборудования данных, осуществляемую в коммутационных узлах.

В то время, как в сетях с коммутацией каналов в распоряжение абонентов всегда предоставляются дуплексные каналы, в сетях с коммутацией сообщений могут независимо друг от друга предоставляться каналы в прямом и обратном направлениях. Поэтому при полудуплексном режиме по каналам обратного направления могут передаваться сообщения других абонентов и соединительные линии между коммутационными узлами используются лучше, т. е. их требуется меньше, чем в сети с коммутацией

Рис. 3.13. Диаграмма занятия линий в системах «запрос—ответ»: а) при коммутации каналов; б) при коммутации сообщений

каналов. Еще лучше позволяет использовать линии обмен в режиме «запрос—ответ» или диалоговом, с паузами между отдельными сообщениями (рис. 3.13). В паузах линии связи могут быть заняты другими сообщениями.

Экономию линий связи необходимо сопоставлять с затратами, которых требуют запоминание и обработка сообщений в коммутационных узлах. Чтобы предотвратить возможную передачу сообщений по ошибочным адресам или потери сообщений из-за помех, в коммутационных узлах приходится устанавливать устройства для обнаружения и исправления ошибок. По этим причинам стоимость коммутационного оборудования в сетях с коммутацией сообщений оказывается более высокой, чем в сетях с коммутацией каналов [3, 22, 3.23, 3.24].
