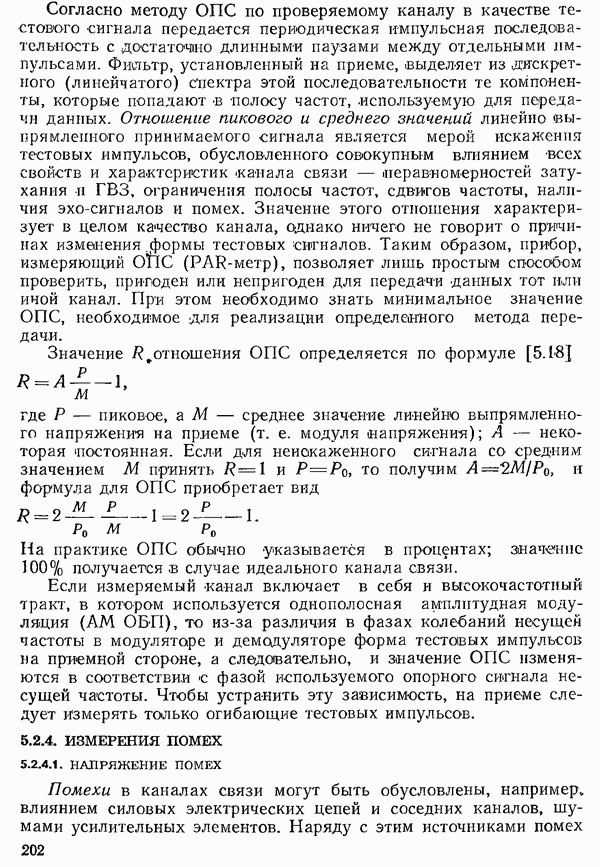

5.2.4. ИЗМЕРЕНИЯ ПОМЕХ

5.2.4.1. НАПРЯЖЕНИЕ ПОМЕХ

Помехи в каналах связи могут быть обусловлены, например, влиянием силовых электрических цепей и соседних каналов, шумами усилительных элементов. Наряду с этим источниками помех

нередко служдт несовершенные механические контакты, соединения с Плохим качеством пайки, а также резкие колебания нагрузки в близко расположенных силовых электрических цепях и линиях (см. том 1, разд. 3).

Таким образом, как по происхождению, так и по своей амплитуде и форме помехи могут быть весьма разнообразными. Если напряжения помех в соответствии с их частотой и амплитудой оценивают, принимая в расчет субъективное восприятие их человеком (псофометрически), то полученное при такой оценке напряжение называют напряжением помех (шумов), или псофометрическим напряжением [5.21, 19, 26, 27]. Для измерения этого напряжения необходимы специальные приборы — измерители напряжения шумов, или псофометры [5.22, 5.23, 19, 26, 27]. Чтобы обеспечивалась сравнимость результатов таких измерений, приняты соответствующие международные соглашения. При этом наряду со стандартизацией приборов первостепенное значение имеет установление псофометрической характеристики, по которой производится оценка. Псофометрическая характеристика напряжения помех при телефонной связи соответствует частотной характеристике звукового давления, которое в среднем оказывает на человеческое ухо капсюль телефонной трубки при определенном входном напряжении, с учетом зависимости чувствительности уха от частоты при малой громкости. Эта характеристика определяет весовые коэффициенты переменного синусоидального напряжения шума в зависимости от его частоты, отнесенные к напряжению на частоте 800 Гц (рис. 5.8).

Рис. 5.8. Псофометрическая характеристика для оценки напряжения помех при телефонном разговоре согласно Рекомендации [5.22]

В измерителях напряжений шумов для реализации нужной псофометрической характеристики используются соответствующие

фильтры. Наряду с характеристикой фильтра важное значение для измерения напряжения шума имеет вид выпрямления переменного напряжения. При измерениях в телефонной аппаратуре МККТТ рекомендует определять эффективные (действующие) значения [5.22]. При этом, чтобы не происходило ограничения сигнала при пиках шума, характеристика используемого усилителя должна иметь очень большой линейный участок. Особые требования предъявляются также к стабильности измерительных цепей и к динамическим характеристикам измерительных приборов. Влияние флуктуационного шума и сходных с ним помех на передачу данных при соответствующем выборе рабочего уровня, как правило, невелико по сравнению с другими видами помех, например импульсными помехами и кратковременными перерывами.
