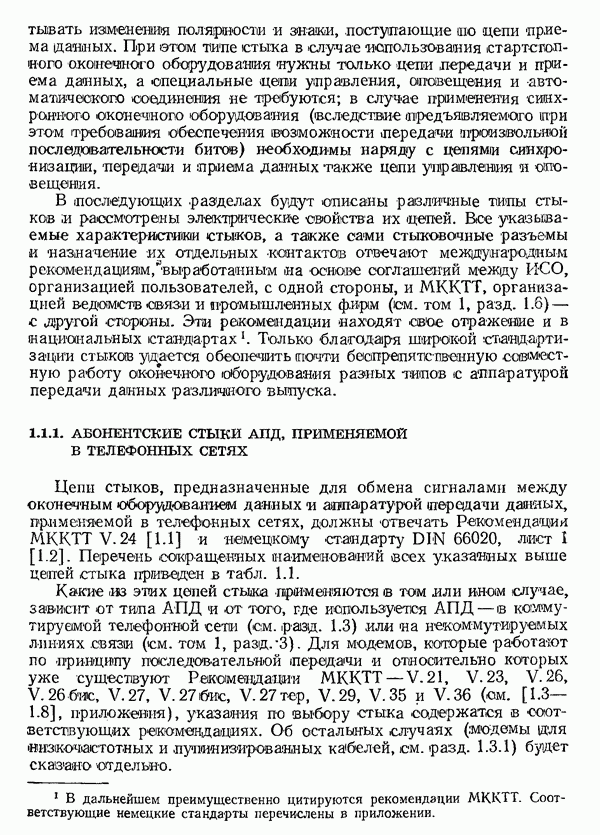

1.1.1. АБОНЕНТСКИЕ СТЫКИ АПД, ПРИМЕНЯЕМОЙ В ТЕЛЕФОННЫХ СЕТЯХ

Цепи стыков, предназначенные для обмена сигналами между оконечным оборудованием данных и аппаратурой передачи данных, применяемой в телефонных сетях, должны отвечать Рекомендация МККТТ V. 24 [1.1] и немецкому стандарту DIN 66020, лист I [1.2]. Перечень сокращенных наименований всех указанных выше ценей стыка приведен в табл. 1.1.

Какие из этих цепей стыка применяются в том или ином случае, зависит от типа АПД и от того, где используется АПД - в коммутируемой телефонной сети (см. разд. 1.3) или на некоммутируемых линиях связи (см. том 1, разд. 3). Для модемов, которые работают по принципу последовательной передачи и относительно которых уже существуют Рекомендации МККТТ - V. 21, V. 23, V. 26, V. 26 бис, V. 27, V. 27 бис, V. 27 тер, V. 29, V. 35 и V. 36 (см. [1.3-1.8], приложения), указания по выбору стыка содержатся в соответствующих рекомендациях. Об остальных случаях (модемы для низкочастотных и лупинизированных кабелей, см. разд. 1.3.1) будет сказано отдельно.

(кликните для просмотра скана)

Продолжение табл. 1.1. (см. скан)

Особым случаем является параллельная передача (Рекомендации МККТТ V. 20 [1.9] — ранее V. 30 и V. 19 ом. разд. 1.2.2). Так как стыки между АПД и ООД при параллельной передаче в функциональном отношении сходны со стыками при последоватсльной передаче (только число цепей данных больше), то подробно останавливаться на них не будем.

Некоммупируемые телефонные каналы дают возможность вести длительную передачу данных между абонентами. Эта передача может прерываться, если кроме АПД имеются дополнительные устройства для телефонной связи. Стык в этом случае должен соответствовать стыку АПД при ручном наборе номера в коммутируемой телефонной сети (см. разд. 1.3).

При использовании коммутируемых соединительных трактов, кроме передачи данных следует рассматривать также процедуры ручного или автоматического установления соединения, которое осуществляется через специальные цепи стыка и регламентируется Рекомендацией МККТТ V. 25 [1.10].

1.1.1.1. УСТАНОВЛЕНИЕ СОЕДИНЕНИЯ В ТЕЛЕФОННОЙ СЕТИ

Установление соединения начинается с вызова (набора номера) желаемого абонента. Как уже упоминалось, вызов может

осуществляться самим абонентом, например с помощью номеронабирателя телефонного аппарата, или автоматически оконечным оборудованием данных с помощью устройства автоматического вызова (УАВ), которое Рекомендацией МККТТ V. 24 определяется как составная часть АПД (ом. разд. 1.2.3). На рис. 1.1 показаны временные диаграммы процессов, происходящих в цепях стыка между ООД и УАВ. Оконечное оборудование начинает процесс набора номера, в ходе которого оно переводит цепь стыка состояние «включено» и подключает УАВ к линии связи. Занимая линию связи, это устройство тем самым берет на себя дальнейшие функции установления соединения и прежде всего переводит цепь 203 в состояние «включено». После распознавания сигнала таршугашения к набору номера (тонального сигнала искания) от телефонного узла коммутации (цепь 210 в состоянии «включено») УАВ переходит к передаче на линию связи через цепи 206—209 двоичной комбинации, представляющей первую цифру вызываемого номера. Каждая следующая цифра поступает от УАВ при наличии состояния «включено» в цепи 210 и передается, как только от ООД поступает разрешающий сигнал в форме состояния «включено» цепи 211. Выдачу каждой цифры УАВ подтверждает состоянием «выключено» цепи 210.

Рис. 1.1. Последовательности сигналов на стыке между АПД и ООД при автоматическом вызове (сигналы в цепях 205 и 213 не показаны): интервал А — поступление цифр набираемого номера; интервал В — поступление знака

Конец набора номера обозначается с помощью специальной двоичной комбинации «Конец номера» (международное сокращение — EON, End of Number), которая поступает от УАВ как только цепь 211 будет переведена ООД в состояние «включено». Выдачу этой комбинации УАВ также подтверждает состоянием «включено» в цепи 210. Затем ООД переключает цепь 211 в состояние «выключено» и переводит в состояние «включено», если с того еще не произошло ранее, цепь 108.2. После этого УАВ посылает в линию прерывистый сигнал вызова.

Аппаратура передачи данных вызываемой оконечной установки после поступления сигнала вызова подключается (либо автоматически после обработки этого сигнала, либо вручную) к линии связи и подтверждает подключение, посылая в линию связи тональный

сигнал ответа. Принятый сигнал вызова ООД в обоих случаях передает на цепь стыка 125.

В вызывающей оконечной установке УАВ, как только оно получит сигнал ответа (не жаднее окончания этого сигнала), переключает линию на модем. Для ООД (Сигналом подключении модема служит состояние «включено» цепи 107. После выдачи этого сигнала модем самостоятельно обеспечивает дальнейший ход сеанса связи. Устройство автоматического вызова переводит цепь 204 в состояние «включено» и подтверждает успешное установление соединения. Теперь ООД путем перевода цепи 202 в состояние «выключено» может возвратить УАВ в исходное состояние.

Если УАВ не получает от вызываемой оконечной установки ответа в течение 10—40 с (например, необслуживаемая установка в данный моменгг не работает или линия занята), то оно сигнализирует об этом ООД переводом цепи 205 в состояние «включено». Затем УАВ должно вернуться в исходное состояние путем переключения в начальное состояние цепи 202.

1.1.1.2. УСТАНОВЛЕНИЕ СОЕДИНИТЕЛЬНОГО ТРАКТА ПЕРЕДАЧИ ДАННЫХ

Для подключения АПД к линии связи после установления соединения (рис. 1.2) используется либо цепь стыка 108.1, либо ее вариант 108.2.

Рис. 1.2. Последовательности сигналов на стыке между АПД и ООД при использовании телефонных соединительных трактов (время прохождения сигналов от передающей до приемной установок не учитывается, т. е. принято равным нулю): — время срабатывания цепи 109; — время последействия цепи 109; - время задержки между переходами в состояние «включено» цепей 105 и 106

В то время как состояние «включено» в цепи 108.1 непосредственно обеспечивает подключение АПД к линии, такое же состояние в цепи 108.2 имеет лишь подготовительные функции. Это означает, что ручное подключение кроме указанного состояния

требует еще нажатия соответствующей клавиши в АПД на передаче и обработки поступившего вызова в АПД вызываемой необслуживаемой установки. Если же вызывающая установка является необслуживаемой (т. е. подключение осуществляется автоматически), то необходима описанная выше обработка ответного сигнала в ее УАВ. Когда подключение произведено, АПД сообщает о своей готовности к работе, переводя цепь 107 в состояние «включено».

После того как ООД передающей установки перевело цепь 105 в состояние «включено», АПД посылает в линию связи сигнал передачи. Однако поступление передаваемых данных с ООД в цель 103 может начаться лишь тогда, когда АПД освободит соединительный тракт, переведя в состояние «включено» цепь 106. Интервал времени перед освобождением соединительного тракта необходим для надежного распознавания принятого сигнала в приемнике вызванной установки. При синхронном режиме, кроме того, в течение этого времени приемник входит в синхронизм. В случае использования устройств передачи данных с адаптивными корректорами в течение времени посылаются специальные стартовые сигналы, необходимые для настройки корректора (см. разд. 1.2.1.4 и 2.3.2).

Для АПД приемной оконечной установки предусмотрено определенное время срабатывания: поступивший сигнал передается на цепь стыка 109 не сразу, а с задержкой на Такая (задержка необходима для того, чтобы достаточно надежно можно было отличить принятый сигнал от импульсных помех, при синхронном режиме установить синхронизм, а в случае использования АПД с адаптивными корректорами настроить последние. В то время когда цепь 109 находится в состоянии «выключено», в цепи приема данных 104 АПД может сохранять состояние «1», чтобы воспрепятствовать ложным сменам ее состояния, возможным при нулевом уровне сигнала за счет импульсных помех. С переходом в состояние «включено» цепи 106 или 109 установление соединения заканчивается.

1.1.1.3. СИНХРОННЫЙ РЕЖИМ

В синхронном режиме данные поступают на стык в соответствии с тактовыми сигналами. Последние вводятся но цепям 113 или 114 в зависимости от того, где они формируются—в ООД или АПД. Для тактового сигнала, синхронизирующего АПД на приемной стороне, предусмотрена цепь 115. Каждый переход из состояния «включено» в состояние «выключено» цепи синхронизации маркирует очередной момент передачи данных на стык.

1.1.1.4. ДУПЛЕКСНЫЙ РЕЖИМ

В дуплексном режиме каждая АПД одновременно ведет передачу и прпем. Поэтому соединительный тракт оказывается свободным для передачи данных лишь тогда, когда посланный сигнал принят

АПД противопо ложной стороны и тем самым подключение подтверждено (рис. 1.3). В этом случае цепь 106 переходит в состояние «включено» лишь при наличии состояния «включено» цепи 109.

Рис. 1.3. Последовательности сигналов на стыке между АПД и ООД и начало передачи данных в дуплексном режиме: — время срабатывания цепи 109

1.1.1.5. ПОЛУДУПЛЕКСНЫЙ РЕЖИМ

В полудуплексном режиме АПД попеременно работает на передачу и на прием (рис. 1.4). Изменение направления передачи осуществляется тем ООД, которое расповнает конец принятого сообщения. Конец может быть выявлен по принятой последовательности битов (после чего ООД на передающей стороне переводит цепь 105 в состояние «выключено» и в АПД выключается передатчик) или по снижению уровня приема ниже установленного минимального значения. В обоих случаях ООД на приемной стороне должно ожидать перехода цепи 109 в состояние «выключено». Такой переход происходит после упомянутого снижения уровня приема не сразу, а лишь через определенное время последействия на рис. 1.4), превышающее длительность перерывов, которые возможны в шале связи. Только когда зафиксировано состояние «выключено» цепи 109, ООД оконечной установки, работавшей ранее на прием, переключается на передачу, переводя цепь 105 в состояние «включено». Передача данных начинается после того, как АПД посредством перевода щепш 106 в состояние «включено» откроет соединительный траист. До тех пор, пока цепь 105 находится в состоянии

«включено», цепь приема данных 104 работающей на передачу установки для защиты от ложных изменений состояния разд. 1.1.1.2) должна находиться в состоящий «1».

Рис. 1.4. Последовательности сигналов на стыке между АПД и ООД при работе в полудуплексном режиме и изменении направления передачи: сраб — время срабатывания цепи 109; время последействия цепи 109; время задержка между переходами в состояние «включено» цепей 105 и 106

По окончании переданного сообщения ООД переводит цепь 105 в состояние «выключено». С «появлением состоянии «выключено» цепи прекращает дальнейшую передачу данных. Работавшая ранее на передачу АПД не сразу готова к приему: вначале может оказаться необходимым сохранение в течение некоторого времени в ее передатчике упоминавшейся в разд. 1.1.1.2 блокировки Цепи 104 для защиты от ошибок, вызванных эхом в линии связи (эхо у говорящего, см. том 1, разд. 3.2.2.5). Затем в течение времени задержки, предусмотренного для цепи на рис. 1.4), определяется очередное значение уровни приема; в синхронном режиме, кроме того, синхронизируется АПД, а при наличии в системе адаптивного корректора производится его настройка.

1.1.1.6. РАБОТА С ВСПОМОГАТЕЛЬНЫМ КАНАЛОМ

В тех случаях, когда в одном направлении передается только квитирующая информация (подтверждения приема), можно избежать изменения направления передачи, если постоянно отвести для этой информации вспомогательный (обратный) канал с узкой полосой пропускания (см. рази, 1.2.1). Тогда процесс передачи происходит так же, как в дуплексном режиме (см. разд. 1.1.1.4). В режиме раооты с вспомогательным каналом используются те же цепи

стыка, что и при работе с обычным каналом передачи данных.

1.1.1.7. РАЗЪЕДИНЕНИЕ СОЕДИНИТЕЛЬНОГО ТРАКТА

Разъединение осуществляется по сигналу ООД, которое «переводит цепь 108.1 или 108.2 в состояние «выключено». В результате этого АПД отключается от линии связи .и прекращает передачу данных, переводя цепи 106, 107 и 109 в состояния «выключено».
